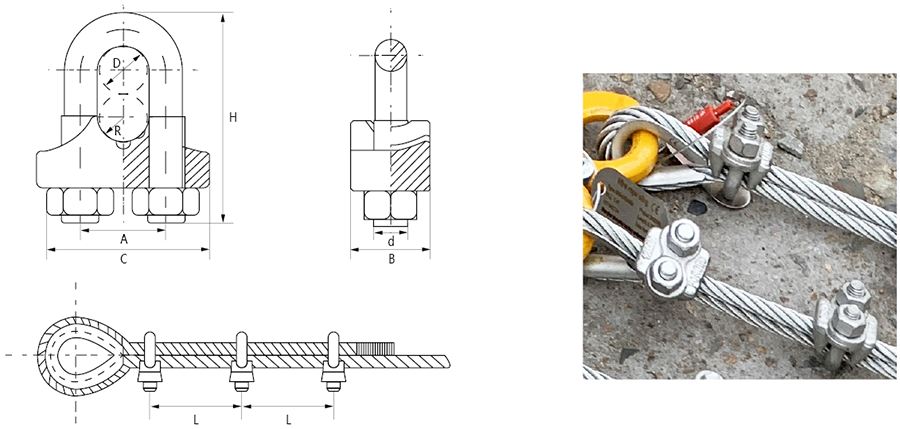

规格型号	适用绳径	绳夹最小需求数量	尺寸（mm）							自重
	D（mm）		L	A	B	C	R	H	d	Kg
5976-M6	6	3	39	13	14	27	3.5	31	M6	0.03
5976-M8	>6～8	3	52	17	19	36	4.5	41	M8	0.07
5976-M10	>8～10	3	65	21	23	44	5.5	51	M10	0.135
5976-M12	>10～12	3	78	25	28	53	6.5	62	M12	0.23
5976-M14	>12～14	3	91	29	32	61	7.5	72	M14	0.35
5976-M16	>14～16	3	104	31	32	63	8.5	77	M14	0.39
5976-M18	>16～18	3	117	35	37	72	9.5	87	M16	0.59
5976-M20	>18～20	4	130	37	37	74	10.5	92	M16	0.6
5976-M22	>20～22	4	143	43	46	89	12	108	M20	1.1
5976-M24	>22～24	4	156	45.5	46	91	13	113	M20	1.15
5976-M26	>24～26	4	169	47.5	46	93	14	117	M20	1.2
5976-M28	>26～28	5	182	51.5	51	102	15	127	M22	1.5
5976-M32	>28～32	5	208	55.5	51	106	17	136	M22	1.7
5976-M36	>32～36	5	234	61.5	55	116	19.5	151	M24	2.2

KT钢丝绳夹

●符合Q/HAG3.15-2021标准
●主要用于钢丝绳的现场连接
●具有方便快捷，安装简单的特点

规格型号	尺寸 mm					自重
	A	B	C	D	E	Kg
KT-M6	26	20	32	6	13	0.04
KT-M8	34	24	38.5	8	18	0.08
KT-M10	40	28	48	10	21	0.14
KT-M12	47	34	57.5	12	25	0.22
KT-M15	53	38	68.5	14	29	0.34
KT-M18	59	40	76.5	14	35	0.47
KT-M20	64	44	85	16	37	0.55
KT-M22	73	52	96	18	42	0.77
KT-M25	81	59	106	20	46	1.1
KT-M28	88	61	121	22	51	1.5
KT-M32	98	70	131	22	57	2.1
KT-M36	10	75	152	24	62	2.4
KT-M40	112	80	160	24	66	3
KT-M45	125	89	175	27	73	4.1
KT-M50	143	98	200	30	81	5
KT-M56	152	108	216	30	90	7.3

G450钢丝绳夹

●符合欧盟EN 13411-5 B型标准（原美联邦FF-C-450D标准）、
●仅适用于强度等级1960级以下钢丝绳的固定
●锻造卡座
●固定后的强度为钢丝绳破断值的80%
●表面达克罗或热镀锌处理

规格型号	适用绳径 mm	尺寸mm							扭矩	自重
		a	b	c	d	e	f	g	Nm	kg
G450-1/8	3-4	5	24	12	11	24	21	10	6.1	0.027
G450-3/16	5	6	31	15	13	29	24	13	10.2	0.065
G450-1/4	6-7	8	34	19	13	37	30	18	20.3	0.091
G450-5/16	8	10	45	22	19	43	33	19	40.7	0.136
G450-3/8	9-10	11	49	26	19	49	42	25	61.0	0.213
G450-7/16	11-12	12	60	30	25	58	46	26	88	0.345
G450-1/2	13	13	61	30	25	58	48	31	88	0.363
G450-9/16	14-15	14	72	33	32	63	52	31	129	0.472
G450-5/8	16	14	74	33	32	64	54	36	129	0.481
G450-3/4	18-20	16	86	38	37	72	57	38	176	0.68
G450-7/8	22	19	98	45	41	80	62	40	305	0.96
G450-1	24-26	19	108	48	46	88	67	47	305	1.18
G450-1 1/8	28-30	19	117	51	51	91	73	48	305	1.32
G450-1 1/4	32-34	22	130	59	54	105	79	56	488	1.95
G450-1 3/8	36	22	140	60	59	108	79	58	488	2.09
G450-1 1/2	38-40	22	147	66	60	112	85	64	488	2.45
G450-1 5/8	41-42	25	161	70	67	121	92	67	583	3.18
G450-1 3/4	44-46	29	174	78	70	134	97	76	800	4.2
G450-2	48-52	32	195	86	78	150	113	85	1017	5.9
G450-2 1/4	56-58	32	213	98	81	162	116	100	1017	7.26
G450-2 1/2	62-65	32	227	105	87	168	119	113	1017	8.62
G450-2 3/4	68-72	32	243	112	91	174	127	124	1017	10.43
G450-3	75-78	38	271	121	98	194	135	136	1627	14.06
