双肢吊装带索具
●吊装带组合索具执行JB/T8521.2-2007、EN1492-2:2000+A1:2008标准.
●本吊带组合索具由吊环、吊装带、卸扣、吊钩、金属末端件等组合而成.
●本吊带组合索具可根据客户要求自由组合.
●每套吊装带组合索具都挂有不锈钢铭牌,以便于保证产品质量的可追溯性.
●在使用过程中注意夹角与吨位的关系.
●吊装带组合索具具有轻便、柔软、不损伤被吊物表面的特点.
●提供合格证及质保证书.
标准式
●配备欧式眼型吊钩,实用且实惠
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/SD2Y900.jpg)
自锁式
●配备欧式眼型自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/SD2Z900.jpg)
旋转自锁式
●配备欧式眼型旋转自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●非承载条件下可调节旋转吊钩受力方向
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/SD2X900.jpg)
吊带钩式
●配备吊装带专用吊钩,安装方便快捷
●吊带钩强度等级G100,自重更轻,强度更高
●吊带钩的开闭式结构可方便更换受损吊装带,节约成本
●与EN1492-2:2000+A1:2008标准吊装带颜色匹配,可通过专属颜色快速区分额载,避免错用
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/DDZH2900.jpg)
![](/web_upfile/ck_file/images/2017/09/DZDZH9001.jpg)
吊装带使用说明
●本吊带组合索具由吊环、吊装带、卸扣、吊钩、金属末端件等组合而成.
●本吊带组合索具可根据客户要求自由组合.
●每套吊装带组合索具都挂有不锈钢铭牌,以便于保证产品质量的可追溯性.
●在使用过程中注意夹角与吨位的关系.
●吊装带组合索具具有轻便、柔软、不损伤被吊物表面的特点.
●提供合格证及质保证书.

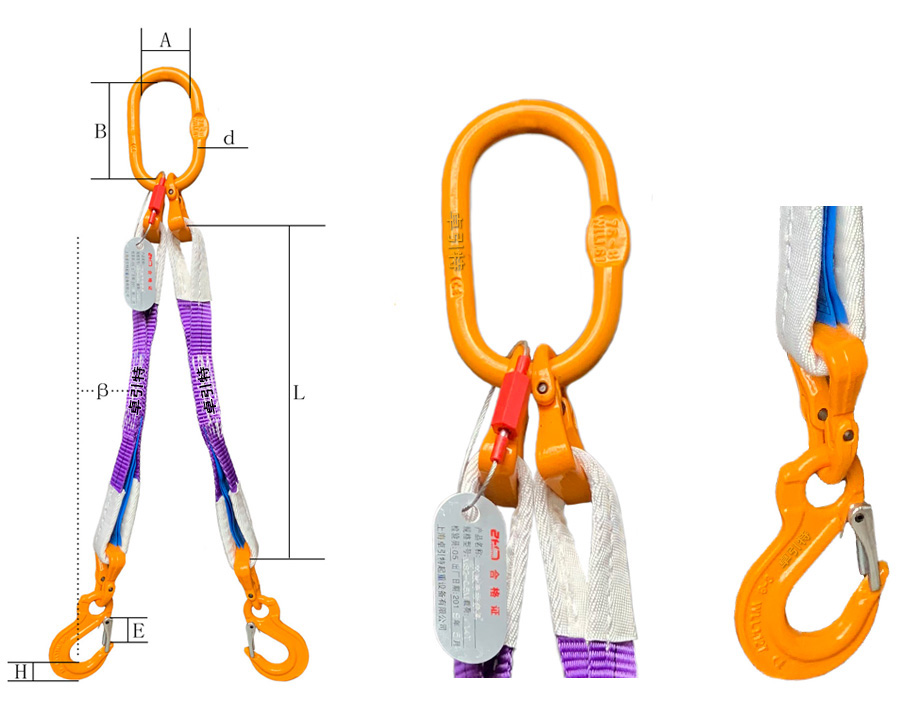

标准式
●配备欧式眼型吊钩,实用且实惠
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/SD2Y900.jpg)
规格型号 | 额载 (t) | 长度范围 | 尺寸mm | 强力环( t ) | 吊钩( t ) | |||||
β≤45° | 45°<β≤60° | L(m) | A | B | d | E | H | |||
MS2A-1.4 | 1.4 | 1 | 1~10 | 60 | 110 | 13 | 24 | 21 | 1.6 | 1.12 |
MS2A-2.8 | 2.8 | 2 | 1~10 | 75 | 135 | 18 | 30 | 27.5 | 3.15 | 2 |
MS2A-4.2 | 4.2 | 3 | 1~10 | 90 | 160 | 22 | 34 | 33 | 5.3 | 3.15 |
MS2A-5.6 | 5.6 | 4 | 1.5~10 | 100 | 180 | 26 | 39 | 43.5 | 8 | 5.3 |
MS2A-7 | 7 | 5 | 2.0~10 | 100 | 180 | 26 | 39 | 43.5 | 8 | 5.3 |
MS2A-8.4 | 8.4 | 6 | 2.0~10 | 110 | 200 | 32 | 46 | 50 | 11.2 | 8 |
MS2A-11.2 | 11.2 | 8 | 2.0~10 | 110 | 200 | 32 | 46 | 50 | 11.2 | 8 |
MS2A-14 | 14 | 10 | 2.0~10 | 140 | 260 | 36 | 48 | 56 | 14 | 12.5 |
MS2A-16.8 | 16.8 | 12 | 3.0~10 | 160 | 300 | 40 | 48 | 56 | 17 | 12.5 |
MS2A-21 | 21 | 15 | 3.0~10 | 180 | 340 | 45 | 71 | 62 | 21.2 | 15 |
MS2A-28 | 28 | 20 | 3.0~10 | 190 | 350 | 50 | 81 | 75 | 31.5 | 21.2 |
MS2A-35 | 35 | 25 | 3.0~10 | 200 | 400 | 56 | 102 | 89 | 45 | 31.5 |
MS2A-42 | 42 | 30 | 3.5~10 | 200 | 400 | 56 | 102 | 89 | 45 | 31.5 |

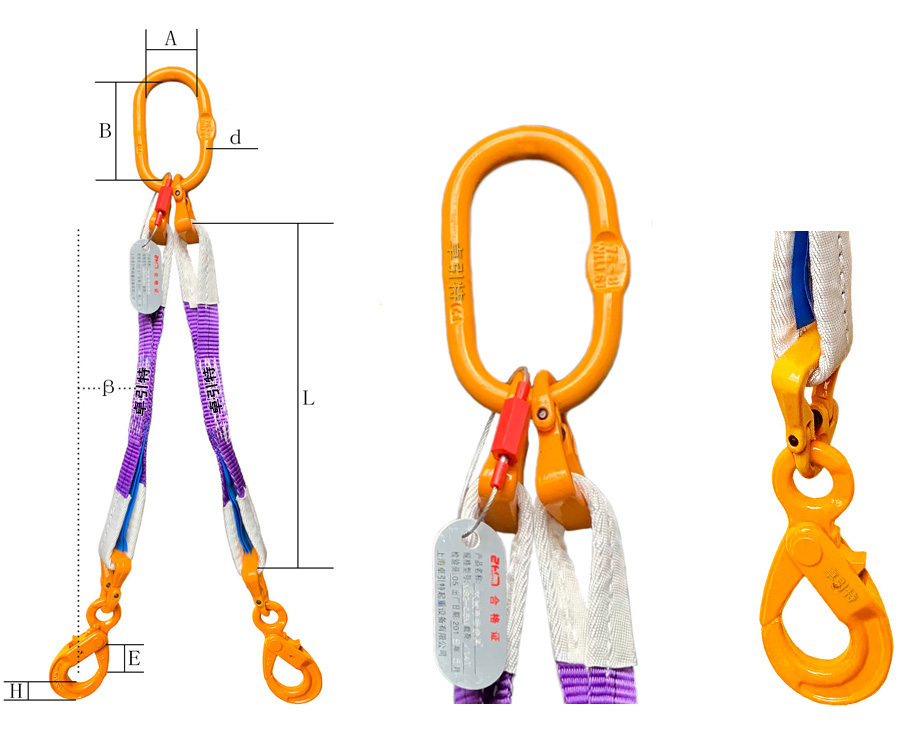

自锁式
●配备欧式眼型自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/SD2Z900.jpg)
规格型号 | 额载 (t) | 长度范围 | 尺寸mm | 强力环( t ) | 吊钩( t ) | |||||
β≤45° | 45°<β≤60° | L(m) | A | B | d | E | H | |||
MS2B-1.4 | 1.4 | 1 | 1~10 | 60 | 110 | 13 | 28 | 19.5 | 1.6 | 1.12 |
MS2B-2.8 | 2.8 | 2 | 1~10 | 75 | 135 | 18 | 35 | 24 | 3.15 | 2 |
MS2B-4.2 | 4.2 | 3 | 1~10 | 90 | 160 | 22 | 45 | 30 | 5.3 | 3.15 |
MS2B-5.6 | 5.6 | 4 | 1.5~10 | 100 | 180 | 26 | 52.5 | 40 | 8 | 5.3 |
MS2B-7 | 7 | 5 | 2.0~10 | 100 | 180 | 26 | 52.5 | 40 | 8 | 5.3 |
MS2B-8.4 | 8.4 | 6 | 2.0~10 | 110 | 200 | 32 | 63 | 50.5 | 11.2 | 8 |
MS2B-11.2 | 11.2 | 8 | 2.0~10 | 110 | 200 | 32 | 63 | 50.5 | 11.2 | 8 |
MS2B-14 | 14 | 10 | 2.0~10 | 140 | 260 | 36 | 85 | 55 | 14 | 12.5 |
MS2B-16.8 | 16.8 | 12 | 3.0~10 | 160 | 300 | 40 | 85 | 55 | 17 | 12.5 |
MS2B-21 | 21 | 15 | 3.0~10 | 180 | 340 | 45 | 86 | 67 | 21.2 | 15 |
MS2B-28 | 28 | 20 | 3.0~10 | 190 | 350 | 50 | 96 | 75 | 31.5 | 21.2 |
MS2B-35 | 35 | 25 | 3.0~10 | 200 | 400 | 56 | 133 | 97 | 45 | 31.5 |
MS2B-42 | 42 | 30 | 3.5~10 | 200 | 400 | 56 | 133 | 97 | 45 | 31.5 |

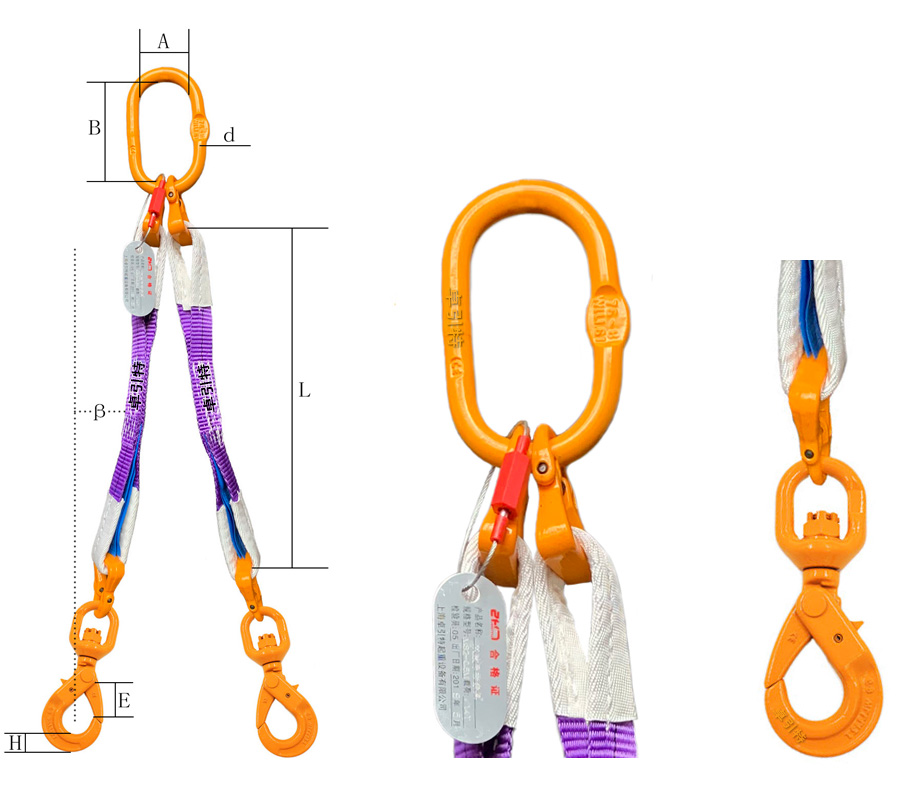

旋转自锁式
●配备欧式眼型旋转自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●非承载条件下可调节旋转吊钩受力方向
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/SD2X900.jpg)
规格型号 | 额载 (t) | 长度范围 | 尺寸mm | 强力环( t ) | 吊钩( t ) | |||||
β≤45° | 45°<β≤60° | L(m) | A | B | d | E | H | |||
MS2C-1.4 | 1.4 | 1 | 1~10 | 60 | 110 | 13 | 29 | 20 | 1.6 | 1.12 |
MS2C-2.8 | 2.8 | 2 | 1~10 | 75 | 135 | 18 | 34 | 26 | 3.15 | 2 |
MS2C-4.2 | 4.2 | 3 | 1~10 | 90 | 160 | 22 | 44 | 30 | 5.3 | 3.15 |
MS2C-5.6 | 5.6 | 4 | 1.5~10 | 100 | 180 | 26 | 52 | 40.5 | 8 | 5.3 |
MS2C-7 | 7 | 5 | 2.0~10 | 100 | 180 | 26 | 52 | 40.5 | 8 | 5.3 |
MS2C-8.4 | 8.4 | 6 | 2.0~10 | 110 | 200 | 32 | 60 | 50.5 | 11.2 | 8 |
MS2C-11.2 | 11.2 | 8 | 2.0~10 | 110 | 200 | 32 | 60 | 50.5 | 11.2 | 8 |
MS2C-14 | 14 | 10 | 2.0~10 | 140 | 260 | 36 | 83 | 62 | 14 | 12.5 |
MS2C-16.8 | 16.8 | 12 | 3.0~10 | 160 | 300 | 40 | 83 | 62 | 17 | 12.5 |
MS2C-21 | 21 | 15 | 3.0~10 | 180 | 340 | 45 | 88 | 66 | 21.2 | 15 |
MS2C-28 | 28 | 20 | 3.0~10 | 190 | 350 | 50 | 95.5 | 74 | 31.5 | 21.2 |
MS2C-35 | 35 | 25 | 3.0~10 | 200 | 400 | 56 | 150 | 96 | 45 | 31.5 |
MS2C-42 | 42 | 30 | 3.5~10 | 200 | 400 | 56 | 150 | 96 | 45 | 31.5 |

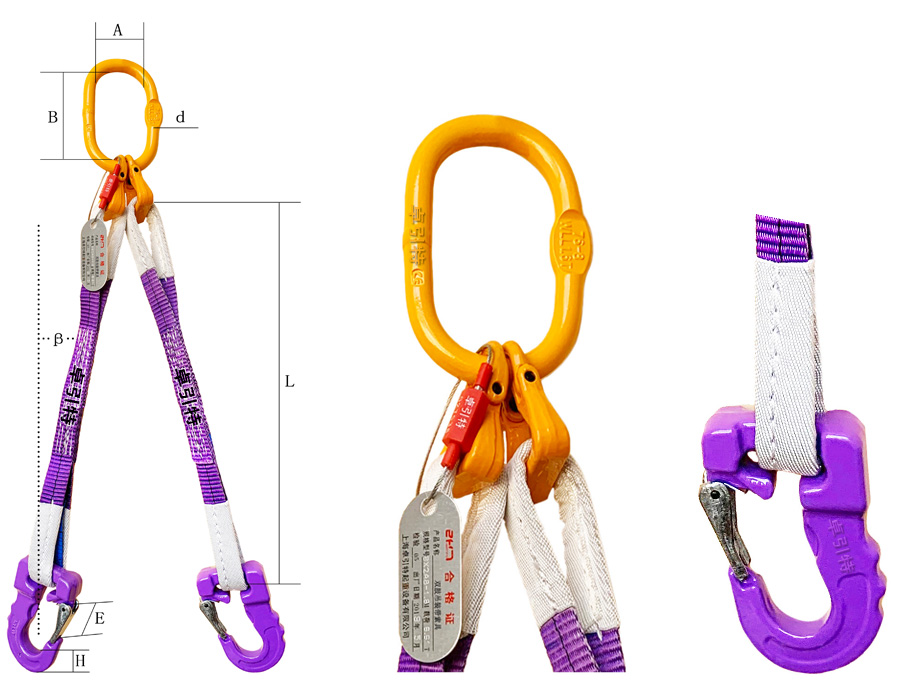

吊带钩式
●配备吊装带专用吊钩,安装方便快捷
●吊带钩强度等级G100,自重更轻,强度更高
●吊带钩的开闭式结构可方便更换受损吊装带,节约成本
●与EN1492-2:2000+A1:2008标准吊装带颜色匹配,可通过专属颜色快速区分额载,避免错用
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/DDZH2900.jpg)
规格型号 | 额载 (t) | 长度范围 | 尺寸mm | 强力环( t ) | 吊钩( t ) | |||||
β≤45° | 45°<β≤60° | L(m) | A | B | d | E | H | |||
MS2D-1.4 | 1.4 | 1 | 1~10 | 60 | 110 | 13 | 33 | 21 | 1.6 | 1 |
MS2D-2.8 | 2.8 | 2 | 1~10 | 75 | 135 | 18 | 40 | 27 | 3.15 | 2 |
MS2D-4.2 | 4.2 | 3 | 1~10 | 90 | 160 | 22 | 41 | 33 | 5.3 | 3 |
MS2D-5.6 | 5.6 | 4 | 1.5~10 | 100 | 180 | 26 | 50.5 | 40.5 | 8 | 4 |
MS2D-7 | 7 | 5 | 2.0~10 | 100 | 180 | 26 | 50.5 | 40.5 | 8 | 5 |
![](/web_upfile/ck_file/images/2017/09/DZDZH9001.jpg)
吊装带使用说明
