三肢吊装带索具
●吊装带组合索具执行JB/T8521.2-2007、EN1492-2:2000+A1:2008标准.
●本吊带组合索具由吊环吊装带卸扣吊钩金属末端件等组合而成.
●本吊带组合索具可根据客户要求自由组合.
●每套吊装带组合索具都挂有不锈钢铭牌,以便于保证产品质量的可追溯性.

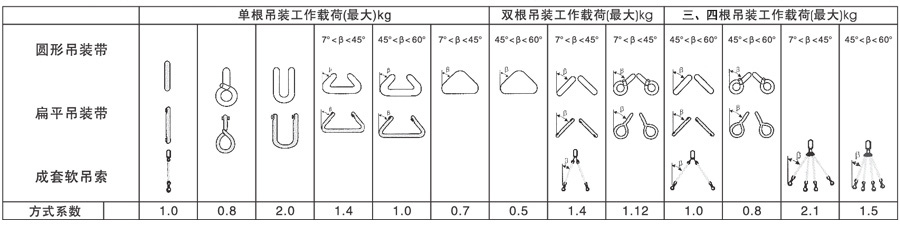

●在使用过程中注意夹角与吨位的关系.
●吊装带组合索具具有轻便、柔软、不损伤被吊物表面的特点.
●提供合格证及质保证书.

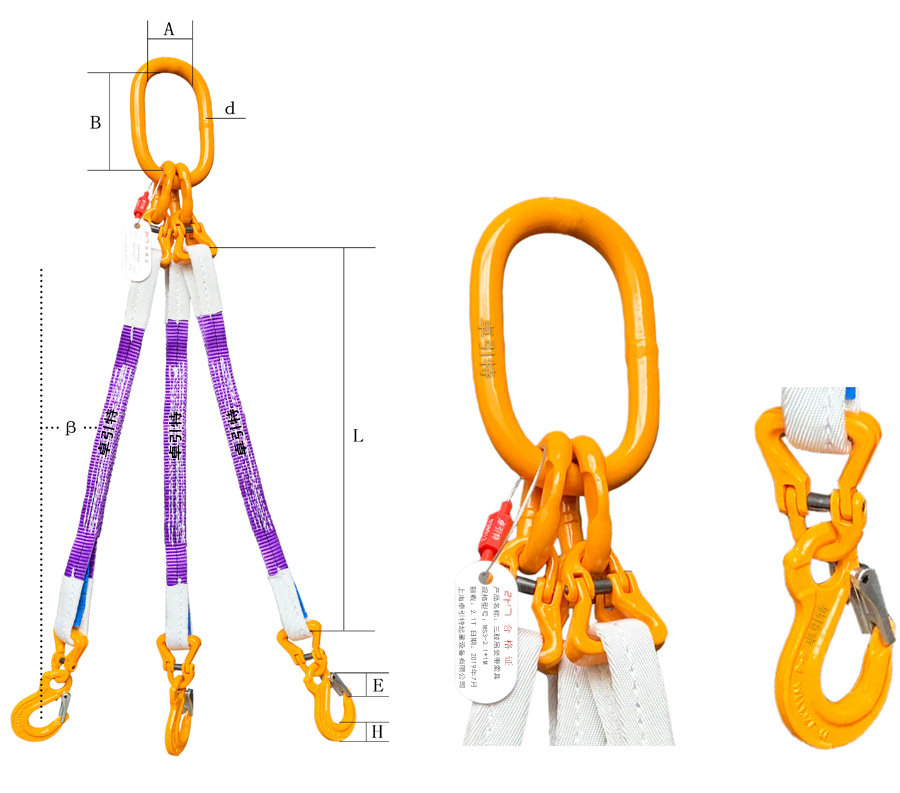

标准式

●配备欧式眼型吊钩,实用且实惠
●吊装带长度L根据客户要求


规格型号 额载 (t) 长度范围 尺寸mm 子母环( t ) 吊钩( t )
β≤45° 45°<β≤60° L(m) A B d E H
MS3A-2.1 2.1 1.5 1~10 75 135 18 24 21 2.36 1.12
MS3A-4.2 4.2 3 1~10 90 160 22 30 27.5 4.25 2
MS3A-6.3 6.3 4.5 1~10 100 180 26 34 33 6.7 3.15
MS3A-8.4 8.4 6 1.5~10 110 200 32 39 43.5 11.2 5.3
MS3A-10.5 10.5 7.5 2.0~10 110 200 32 39 43.5 11.2 5.3
MS3A-12.6 12.6 9 2.0~10 140 260 36 46 50 17 8
MS3A-16.8 16.8 12 2.0~10 140 260 36 46 50 17 8
MS3A-21 21 15 2.0~10 180 340 45 48 56 21.2 12.5
MS3A-25.2 25.2 18 3.0~10 190 350 50 48 56 26.5 12.5
MS3A-31.5 31.5 22.5 3.0~10 190 350 50 71 62 31.5 15
MS3A-42 42 30 3.0~10 200 400 56 81 75 45 21.2
MS3A-52.5 52.5 37.5 3.0~10 250 460 72 102 89 67 31.5
MS3A-63 63 45 3.5~10 250 460 72 102 89 67 31.5

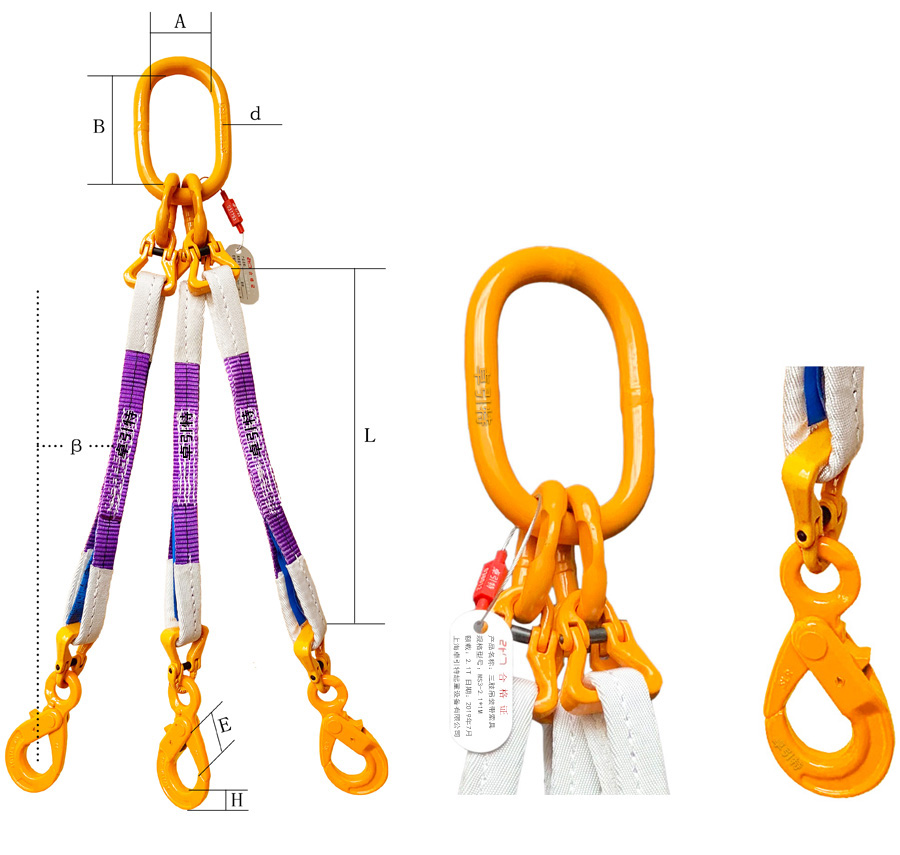

自锁式

●配备欧式眼型自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●吊装带长度L根据客户要求


规格型号 额载 (t) 长度范围 尺寸mm 子母环( t ) 吊钩( t )
β≤45° 45°<β≤60° L(m) A B d E H
MS3B-2.1 2.1 1.5 1~10 75 135 18 28 19.5 2.36 1.12
MS3B-4.2 4.2 3 1~10 90 160 22 35 24 4.25 2
MS3B-6.3 6.3 4.5 1~10 100 180 26 45 30 6.7 3.15
MS3B-8.4 8.4 6 1.5~10 110 200 32 52.5 40 11.2 5.3
MS3B-10.5 10.5 7.5 2.0~10 110 200 32 52.5 40 11.2 5.3
MS3B-12.6 12.6 9 2.0~10 140 260 36 63 50.5 17 8
MS3B-16.8 16.8 12 2.0~10 140 260 36 63 50..5 17 8
MS3B-21 21 15 2.0~10 180 340 45 85 55 21.2 12.5
MS3B-25.2 25.2 18 3.0~10 190 350 50 85 55 26.5 12.5
MS3B-31.5 31.5 22.5 3.0~10 190 350 50 86 67 31.5 15
MS3B-42 42 30 3.0~10 200 400 56 96 75 45 21.2
MS3B-52.5 52.5 37.5 3.0~10 250 460 72 133 97 67 31.5
MS3B-63 63 45 3.5~10 250 460 72 133 97 67 31.5

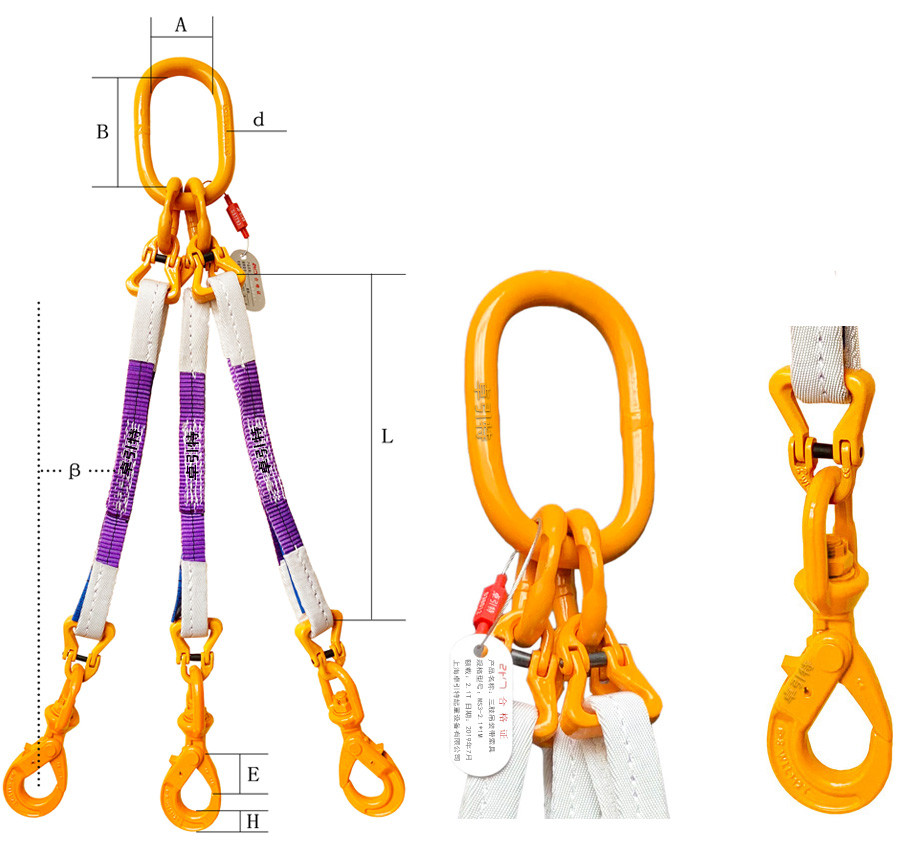

旋转自锁

●配备欧式眼型旋转自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●非承载条件下可调节旋转吊钩受力方向
●吊装带长度L根据客户要求


规格型号 额载 (t) 长度范围 尺寸mm 子母环( t ) 吊钩( t )
β≤45° 45°<β≤60° L(m) A B d E H
MS3C-2.1 2.1 1.5 1~10 75 135 18 29 20 2.36 1.12
MS3C-4.2 4.2 3 1~10 90 160 22 34 26 4.25 2
MS3C-6.3 6.3 4.5 1~10 100 180 26 44 30 6.7 3.15
MS3C-8.4 8.4 6 1.5~10 110 200 32 52 40.5 11.2 5.3
MS3C-10.5 10.5 7.5 2.0~10 110 200 32 52 40.5 11.2 5.3
MS3C-12.6 12.6 9 2.0~10 140 260 36 60 50.5 17 8
MS3C-16.8 16.8 12 2.0~10 140 260 36 60 50.5 17 8
MS3C-21 21 15 2.0~10 180 340 45 83 62 21.2 12.5
MS3C-25.2 25.2 18 3.0~10 190 350 50 83 62 26.5 12.5
MS3C-31.5 31.5 22.5 3.0~10 190 350 50 88 66 31.5 15
MS3C-42 42 30 3.0~10 200 400 56 95.5 74 45 21.2
MS3C-52.5 52.5 37.5 3.0~10 250 460 72 150 96 67 31.5
MS3C-63 63 45 3.5~10 250 460 72 150 96 67 31.5

吊带钩

●配备吊装带专用吊钩,安装方便快捷
●吊带钩强度等级G100,自重更轻,强度更高
●吊带钩的开闭式结构可方便更换受损吊装带,节约成本
●与EN1492-2:2000+A1:2008标准吊装带颜色匹配,可通过专属颜色快速区分额载,避免错用
●吊装带长度L根据客户要求



规格型号 额载 (t) 长度范围 尺寸mm 子母环( t ) 吊钩( t )
β≤45° 45°<β≤60° L(m) A B d E H
MS3D-2.1 2.1 1.5 1~10 75 135 18 33 21 2.36 1.12
MS3D-4.2 4.2 3 1~10 90 160 22 40 27 4.25 2
MS3D-6.3 6.3 4.5 1~10 100 180 26 41 33 6.7 3.15
MS3D-8.4 8.4 6 1.5~10 110 200 32 50.5 40.5 11.2 5.3
MS3D-10.5 10.5 7.5 2.0~10 110 200 32 50.5 40.5 11.2 5.3
