四肢吊装带索具
●吊装带组合索具执行JB/T8521.2-2007、EN1492-2:2000+A1:2008标准.
●本吊带组合索具由吊环、吊装带、卸扣、吊钩、金属末端件等组合而成.
●本吊带组合索具可根据客户要求自由组合.
●每套吊装带组合索具都挂有不锈钢铭牌,以便于保证产品质量的可追溯性.
●在使用过程中注意夹角与吨位的关系.
●吊装带组合索具具有轻便、柔软、不损伤被吊物表面的特点.
●提供合格证及质保证书.
标准式
●配备欧式眼型吊钩,实用且实惠
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/SD4Y.jpg)

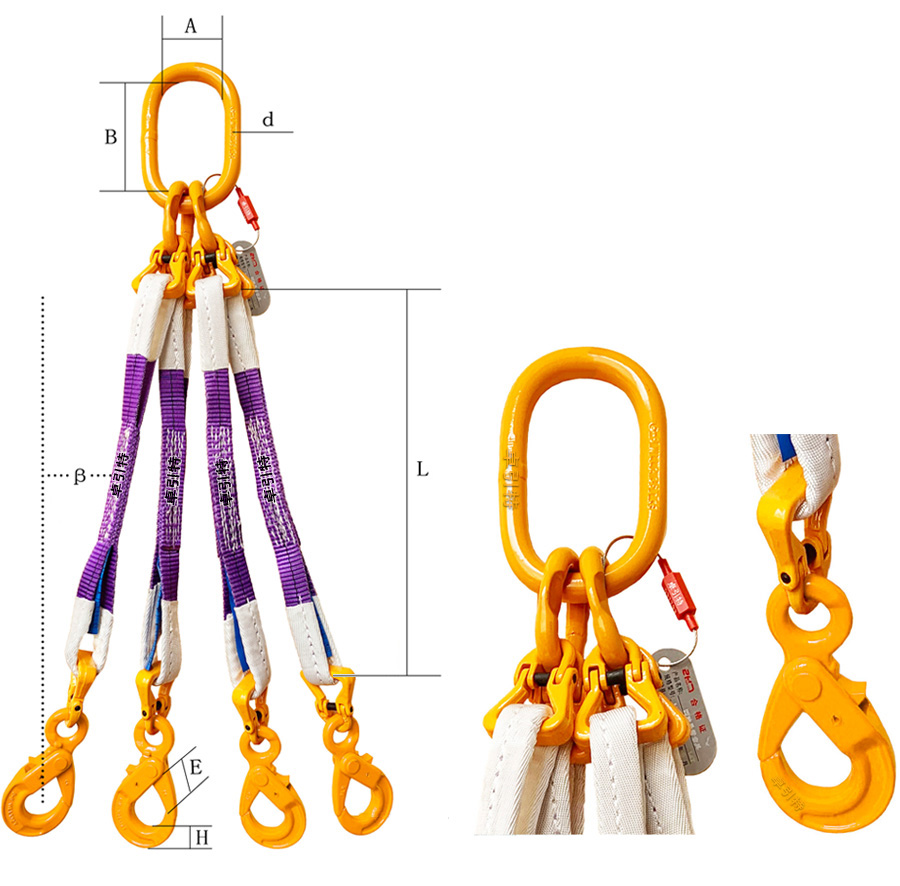

自锁式
●配备欧式眼型自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2020/06/SD4Z1.jpg)

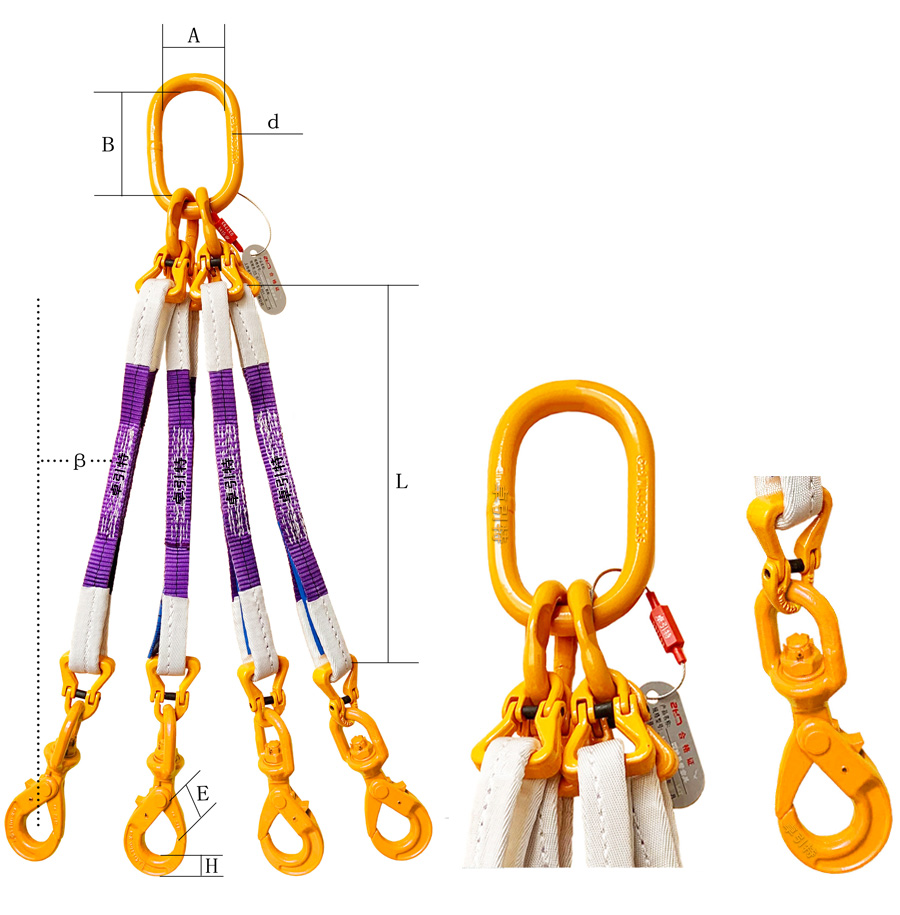

旋转自锁式
●配备欧式眼型旋转自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●非承载条件下可调节旋转吊钩受力方向
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/SD4X.jpg)
吊带钩式
●配备吊装带专用吊钩,安装方便快捷
●吊带钩强度等级G100,自重更轻,强度更高
●吊带钩的开闭式结构可方便更换受损吊装带,节约成本
●与EN1492-2:2000+A1:2008标准吊装带颜色匹配,可通过专属颜色快速区分额载,避免错用
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/DDZH4900.jpg)
![](/web_upfile/ck_file/images/2017/09/DZDZH9001.jpg)
吊装带使用说明
●本吊带组合索具由吊环、吊装带、卸扣、吊钩、金属末端件等组合而成.
●本吊带组合索具可根据客户要求自由组合.
●每套吊装带组合索具都挂有不锈钢铭牌,以便于保证产品质量的可追溯性.
●在使用过程中注意夹角与吨位的关系.
●吊装带组合索具具有轻便、柔软、不损伤被吊物表面的特点.
●提供合格证及质保证书.
标准式
●配备欧式眼型吊钩,实用且实惠
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/SD4Y.jpg)
规格型号 | 额载 (t) | 长度范围 | 尺寸mm | 子母环( t ) | 吊钩( t ) | |||||
β≤45° | 45°<β≤60° | L(m) | A | B | d | E | H | |||
MS4A-2.1 | 2.1 | 1.5 | 1~10 | 75 | 135 | 18 | 24 | 21 | 2.36 | 1.12 |
MS4A-4.2 | 4.2 | 3 | 1~10 | 90 | 160 | 22 | 30 | 27.5 | 4.25 | 2 |
MS4A-6.3 | 6.3 | 4.5 | 1~10 | 100 | 180 | 26 | 34 | 33 | 6.7 | 3.15 |
MS4A-8.4 | 8.4 | 6 | 1.5~10 | 110 | 200 | 32 | 39 | 43.5 | 11.2 | 5.3 |
MS4A-10.5 | 10.5 | 7.5 | 2.0~10 | 110 | 200 | 32 | 39 | 43.5 | 11.2 | 5.3 |
MS4A-12.6 | 12.6 | 9 | 2.0~10 | 140 | 260 | 36 | 46 | 50 | 17 | 8 |
MS4A-16.8 | 16.8 | 12 | 2.0~10 | 140 | 260 | 36 | 46 | 50 | 17 | 8 |
MS4A-21 | 21 | 15 | 2.0~10 | 180 | 340 | 45 | 48 | 56 | 21.2 | 12.5 |
MS4A-25.2 | 25.2 | 18 | 3.0~10 | 190 | 350 | 50 | 48 | 56 | 26.5 | 12.5 |
MS4A-31.5 | 31.5 | 22.5 | 3.0~10 | 190 | 350 | 50 | 71 | 62 | 31.5 | 15 |
MS4A-42 | 42 | 30 | 3.0~10 | 200 | 400 | 56 | 81 | 75 | 45 | 21.2 |
MS4A-52.5 | 52.5 | 37.5 | 3.0~10 | 250 | 460 | 72 | 102 | 89 | 67 | 31.5 |
MS4A-63 | 63 | 45 | 3.5~10 | 250 | 460 | 72 | 102 | 89 | 67 | 31.5 |
自锁式
●配备欧式眼型自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2020/06/SD4Z1.jpg)
规格型号 | 额载 (t) | 长度范围 | 尺寸mm | 子母环( t ) | 吊钩( t ) | |||||
β≤45° | 45°<β≤60° | L(m) | A | B | d | E | H | |||
MS4B-2.1 | 2.1 | 1.5 | 1~10 | 75 | 135 | 18 | 28 | 19.5 | 2.36 | 1.12 |
MS4B-4.2 | 4.2 | 3 | 1~10 | 90 | 160 | 22 | 35 | 24 | 4.25 | 2 |
MS4B-6.3 | 6.3 | 4.5 | 1~10 | 100 | 180 | 26 | 45 | 30 | 3.15 | |
MS4B-8.4 | 8.4 | 6 | 1.5~10 | 110 | 200 | 32 | 52.5 | 40 | 11.2 | 5.3 |
MS4B-10.5 | 10.5 | 7.5 | 2.0~10 | 110 | 200 | 32 | 52.5 | 40 | 11.2 | 5.3 |
MS4B-12.6 | 12.6 | 9 | 2.0~10 | 140 | 260 | 36 | 63 | 50.5 | 17 | 8 |
MS4B-16.8 | 16.8 | 12 | 2.0~10 | 140 | 260 | 36 | 63 | 50.5 | 17 | 8 |
MS4B-21 | 21 | 15 | 2.0~10 | 180 | 340 | 45 | 85 | 55 | 21.2 | 12.5 |
MS4B-25.2 | 25.2 | 18 | 3.0~10 | 190 | 350 | 50 | 85 | 55 | 26.5 | 12.5 |
MS4B-31.5 | 31.5 | 22.5 | 3.0~10 | 190 | 350 | 50 | 86 | 67 | 31.5 | 15 |
MS4B-42 | 42 | 30 | 3.0~10 | 200 | 400 | 56 | 96 | 75 | 45 | 21.2 |
MS4B-52.5 | 52.5 | 37.5 | 3.0~10 | 250 | 460 | 72 | 133 | 97 | 67 | 31.5 |
MS4B-63 | 63 | 45 | 3.5~10 | 250 | 460 | 72 | 133 | 97 | 67 | 31.5 |
旋转自锁式
●配备欧式眼型旋转自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●非承载条件下可调节旋转吊钩受力方向
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/SD4X.jpg)
规格型号 | 额载 (t) | 长度范围 | 尺寸mm | 子母环( t ) | 吊钩( t ) | |||||
β≤45° | 45°<β≤60° | L(m) | A | B | d | E | H | |||
MS4C-2.1 | 2.1 | 1.5 | 1~10 | 75 | 135 | 18 | 29 | 20 | 2.36 | 1.12 |
MS4C-4.2 | 4.2 | 3 | 1~10 | 90 | 160 | 22 | 34 | 26 | 4.25 | 2 |
MS4C-6.3 | 6.3 | 4.5 | 1~10 | 100 | 180 | 26 | 44 | 30 | 6.7 | 3.15 |
MS4C-8.4 | 8.4 | 6 | 1.5~10 | 110 | 200 | 32 | 52 | 40.5 | 11.2 | 5.3 |
MS4C-10.5 | 10.5 | 7.5 | 2.0~10 | 110 | 200 | 32 | 52 | 40.5 | 11.2 | 5.3 |
MS4C-12.6 | 12.6 | 9 | 2.0~10 | 140 | 260 | 36 | 60 | 50.5 | 17 | 8 |
MS4C-16.8 | 16.8 | 12 | 2.0~10 | 140 | 260 | 36 | 60 | 50.5 | 17 | 8 |
MS4C-21 | 21 | 15 | 2.0~10 | 180 | 340 | 45 | 83 | 62 | 21.2 | 12.5 |
MS4C-25.2 | 25.2 | 18 | 3.0~10 | 190 | 350 | 50 | 83 | 62 | 26.5 | 12.5 |
MS4C-31.5 | 31.5 | 22.5 | 3.0~10 | 190 | 350 | 50 | 88 | 66 | 31.5 | 15 |
MS4C-42 | 42 | 30 | 3.0~10 | 200 | 400 | 56 | 95.5 | 74 | 45 | 21.2 |
MS4C-52.5 | 52.5 | 37.5 | 3.0~10 | 250 | 460 | 72 | 150 | 96 | 67 | 31.5 |
MS4C-63 | 63 | 45 | 3.5~10 | 250 | 460 | 72 | 150 | 96 | 67 | 31.5 |
吊带钩式
●配备吊装带专用吊钩,安装方便快捷
●吊带钩强度等级G100,自重更轻,强度更高
●吊带钩的开闭式结构可方便更换受损吊装带,节约成本
●与EN1492-2:2000+A1:2008标准吊装带颜色匹配,可通过专属颜色快速区分额载,避免错用
●吊装带长度L根据客户要求
![](/web_upfile/ck_file/images/2019/07/DDZH4900.jpg)
规格型号 | 额载 (t) | 长度范围 | 尺寸mm | 子母环( t ) | 吊钩( t ) | |||||
β≤45° | 45°<β≤60° | L(m) | A | B | d | E | H | |||
MS4D-2.1 | 2.1 | 1.5 | 1~10 | 75 | 135 | 18 | 33 | 21 | 2.36 | 1.12 |
MS4D-4.2 | 4.2 | 3 | 1~10 | 90 | 160 | 22 | 40 | 27 | 4.25 | 2 |
MS4D-6.3 | 6.3 | 4.5 | 1~10 | 100 | 180 | 26 | 41 | 33 | 6.7 | 3.15 |
MS4D-8.4 | 8.4 | 6 | 1.5~10 | 110 | 200 | 32 | 50.5 | 40.5 | 11.2 | 5.3 |
MS4D-10.5 | 10.5 | 7.5 | 2.0~10 | 110 | 200 | 32 | 50.5 | 40.5 | 11.2 | 5.3 |
![](/web_upfile/ck_file/images/2017/09/DZDZH9001.jpg)
吊装带使用说明
