双肢链条索具

●双肢链条索具符合欧洲EN818-4标准
●具有耐磨、耐高温、耐腐蚀、延展性低、受力后不会延伸等优点
●主要用于制造业、交通运输业、采矿业等领域
●可根据客户要求定制链条长度
●可根据客户要求配置不同类型的索具配件
●配有不锈钢标识牌及唯一产品编码，保证产品质量的可追溯性
●提供合格证及质保证书
●G80级链条索具及G100级链条索具两种强度等级
●链条索具可选配吊装带保护套，可有效防止损伤被吊物表面

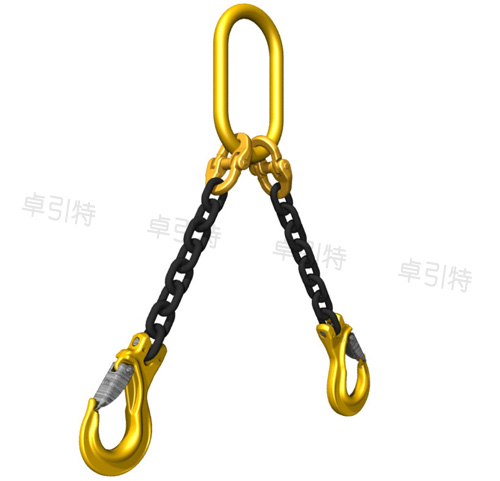

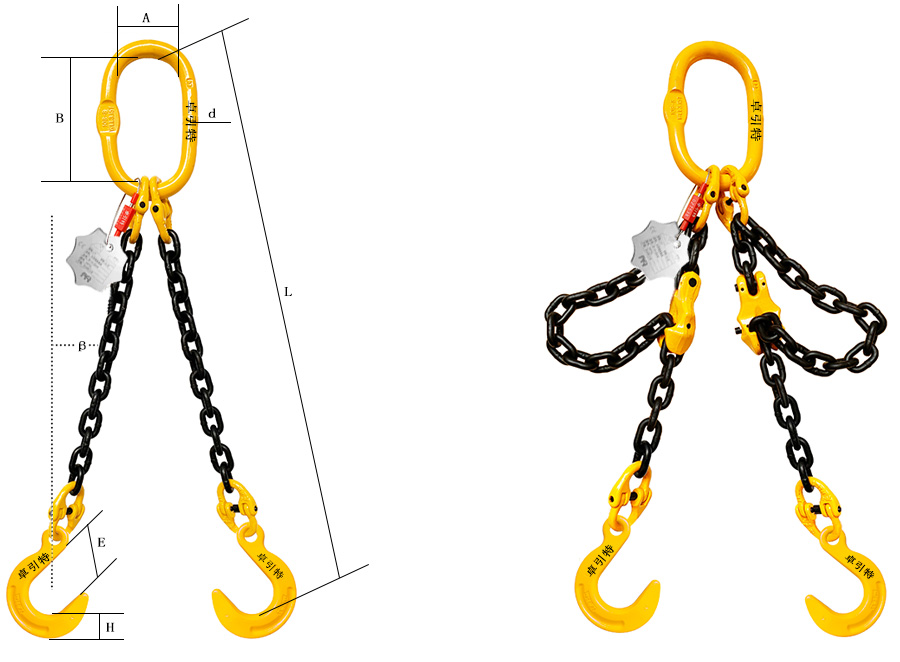

G80级 标配式

●配备羊角吊钩，实用且实惠
●链条长度L根据客户要求

标准型长度可调节型

规格型号		载荷T		链径	长度范围	尺寸mm					强力环	吊钩	链重
标准型	长度可调节型	β≤45°	45＜β≤60°	mm	L（m）	A	B	d	E±2	H±1	T	T	kg/m
8X-2A-6	8K-2A-6	1.6	1.12	6	0.27~10	60	110	13	26	23	1.6	1.12	1.6
8X-2A-8	8K-2A-8	2.8	2	8	0.33~10	75	135	18	29	32.5	3.15	2	2.76
8X-2A-10	8K-2A-10	4.25	3.15	10	0.39~10	90	160	22	39	35	5.3	3.15	4.4
8X-2A-13	8K-2A-13	7.5	5.3	13	0.47~10	100	180	26	47	42.5	8	5.3	7.6
8X-2A-16	8K-2A-16	11.2	8	16	0.56~10	110	200	32	55	54	11.2	8	11.26
8X-2A-18	-	14	10	18	0.66~10	140	260	36	61	58	14	12.5	14.6
8X-2A-20	8K-2A-20	17	12.5	20	0.72~10	160	300	40	61	58	17	12.5	17.2
8X-2A-22	8K-2A-22	21.2	15	22	0.83~10	180	340	45	72	62	21.2	15	20.4
8X-2A-26	-	30	21.2	26	0.92~10	190	350	50	85	75	31.5	21.2	29.74
8X-2A-32	-	45	31.5	32	1.11~10	200	400	56	106	88	45	31.5	44.6

●规格型号命名规则：如选用8X-2A-6，长度L=2m，规格型号为8X-2A-6*2M

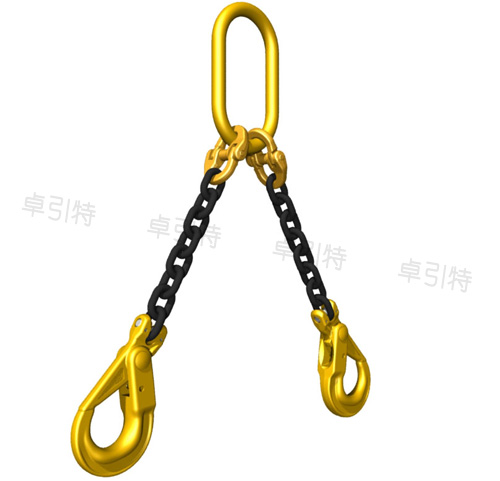

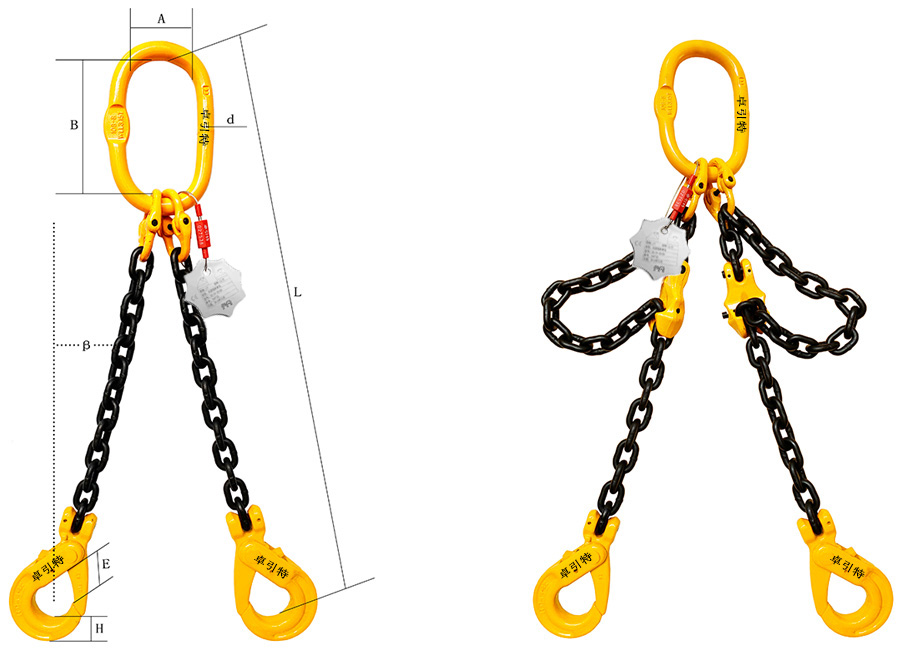

G80级 自锁式

●配备欧式羊角自锁吊钩，自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩，负载状态下自动闭合
●链条长度L根据客户要求

标准型长度可调节型

规格型号		载荷T		链径	长度范围	尺寸mm					强力环	吊钩	链重
标准型	长度可调节型	β≤45°	45＜β≤60°	mm	L（m）	A	B	d	E±1.5	H±1	T	T	kg/m
8X-2B-6	8K-2B-6	1.6	1.12	6	0.28~10	60	110	13	28	20	1.6	1.12	1.6
8X-2B-8	8K-2B-8	2.8	2	8	0.36~10	75	135	18	35.8	24	3.15	2	2.76
8X-2B-10	8K-2B-10	4.25	3.15	10	0.43~10	90	160	22	45	28	5.3	3.15	4.4
8X-2B-13	8K-2B-13	7.5	5.3	13	0.52~10	100	180	26	52.5	41	8	5.3	7.6
8X-2B-16	8K-2B-16	11.2	8	16	0.63~10	110	200	32	63.3	50	11.2	8	11.26
8X-2B-18	-	14	10	18	0.72~10	140	260	36	76	62	14	12.5	14.6
8X-2B-20	8K-2B-20	17	12.5	20	0.78~10	160	300	40	76	62	17	12.5	17.2
8X-2B-22	8K-2B-22	21.2	15	22	0.89~10	180	340	45	86	65	21.2	15	20.4
8X-2B-26	-	30	21.2	26	0.99~10	190	350	50	96	74	31.5	21.2	29.74
8X-2B-32	-	45	31.5	32	1.21~10	200	400	56	135	96	45	31.5	44.6

●规格型号命名规则：如选用8X-2B-6，长度L=2m，规格型号为8X-2B-6*2M

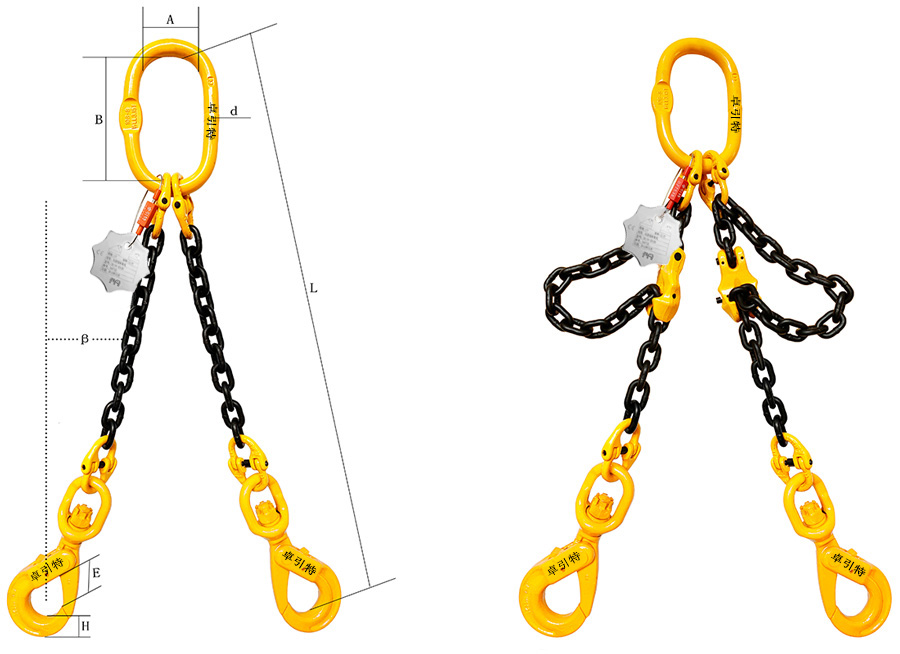

G80级 旋转自锁式

●配备欧式眼型旋转自锁吊钩，自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩，负载状态下自动闭合
●非承载条件下可调节旋转吊钩受力方向
●链条长度L根据客户要求

标准型长度可调节型

规格型号		载荷T		链径	长度范围	尺寸mm					强力环	吊钩	链重
标准型	长度可调节型	β≤45°	45＜β≤60°	mm	L（m）	A	B	d	E±2	H±1	T	T	kg/m
8X-2C-6	8K-2C-6	1.6	1.12	6	0.37~10	60	110	13	29	20	1.6	1.12	1.6
8X-2C-8	8K-2C-8	2.8	2	8	0.48~10	75	135	18	34	26	3.15	2	2.76
8X-2C-10	8K-2C-10	4.25	3.15	10	0.56~10	90	160	22	44	30	5.3	3.15	4.4
8X-2C-13	8K-2C-13	7.5	5.3	13	0.68~10	100	180	26	52	40.5	8	5.3	7.6
8X-2C-16	8K-2C-16	11.2	8	16	0.82~10	110	200	32	60	50.5	11.2	8	11.26
8X-2C-18	-	14	10	18	0.92~10	140	260	36	83	62	14	12.5	14.6
8X-2C-20	8K-2C-20	17	12.5	20	0.99~10	160	300	40	83	62	17	12.5	17.2
8X-2C-22	8K-2C-22	21.2	15	22	1.18~10	180	340	45	88	66	21.2	15	20.4
8X-2C-26	-	30	21.2	26	1.32~10	190	350	50	95.5	74	31.5	21.2	29.74
8X-2C-32	-	45	31.5	32	1.63~10	200	400	56	150	96	45	31.5	44.6

●规格型号命名规则：如选用8X-2C-6，长度L=2m，规格型号为8X-2C-6*2M

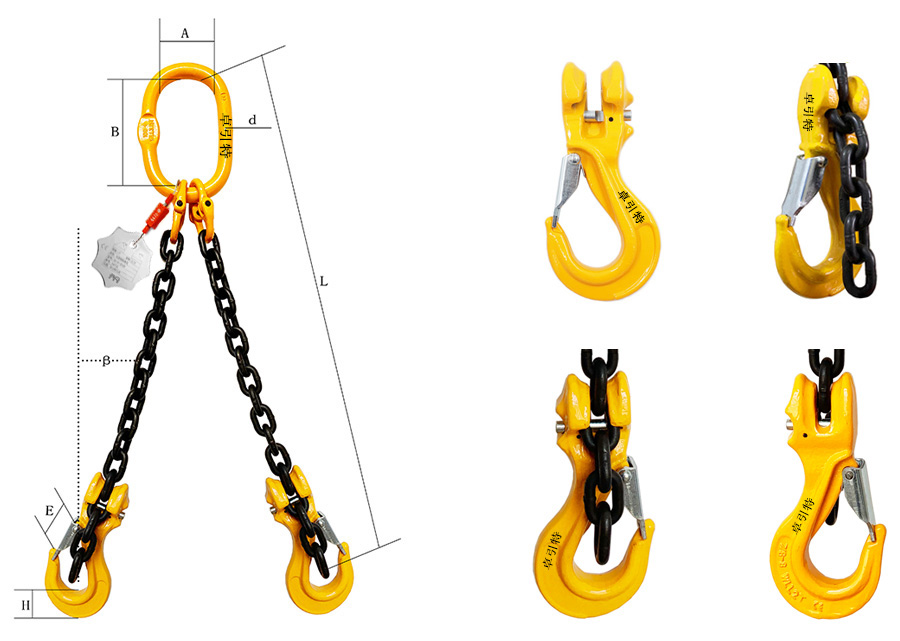

G80级 缩短链钩式

●可快速安装在起重链条的任意位置，具有方便、快捷、安全的特点
●配有防脱保险装置
●链条长度L根据客户要求

规格型号	额载T		链径	长度范围	尺寸mm					强力环	链重
规格型号	β≤45°	45＜β≤60°	mm	L（m）	A	B	d	E±2	H±1	T	kg/m
8X-2D-6	1.6	1.12	6	0.5~10	60	110	13	20	22	1.6	1.6
8X-2D-8	2.8	2	8	0.5~10	75	135	18	27	27	3.15	2.76
8X-2D-10	4.25	3.15	10	0.5~10	90	160	22	33	34	5.3	4.4

●规格型号命名规则：如选用8X-2D-6，长度L=2m，规格型号为8X-2D-6*2M

G80级 大开口吊钩式

●配备眼型大开口吊钩，钩取范围更大，适用范围更广
●链条长度L根据客户要求

标准型长度可调节型

规格型号		载荷T		链径	长度范围	尺寸mm					强力环	吊钩	链重
标准型	长度可调节型	β≤45°	45＜β≤60°	mm	L（m）	A	B	d	E±2	H±1	T	T	kg/m
8X-2E-6	8K-2E-6	1.6	1.12	6	0.36~10	60	110	13	63.5	31	1.6	2	1.6
8X-2E-8	8K-2E-8	2.8	2	8	0.45~10	75	135	18	63.5	31	3.15	2	2.76
8X-2E-10	8K-2E-10	4.25	3.15	10	0.5~10	90	160	22	76	38	5.3	3.15	4.4
8X-2E-13	8K-2E-13	7.5	5.3	13	0.6~10	100	180	26	89	44.5	8	5.3	7.6
8X-2E-16	8K-2E-16	11.2	8	16	0.75~10	110	200	32	102	52	11.2	8	11.26
8X-2E-18	-	14	10	18	0.85~10	140	260	36	114.5	65	14	12.5	14.6
8X-2E-20	8K-2E-20	17	12.5	20	0.9~10	160	300	40	114.5	65	17	12.5	17.2
8X-2E-22	8K-2E-22	21.2	15	22	1.02~10	180	340	45	127.5	69	21.2	15	20.4
8X-2E-26	-	30	21.2	26	1.12~10	190	350	50	140	77	31.5	21.2	29.74
8X-2E-32	-	45	31.5	32	1.33~10	200	400	56	153.5	97.5	45	31.5	44.6

●规格型号命名规则：如选用8X-2E-6，长度L=2m，规格型号为8X-2E-6*2M

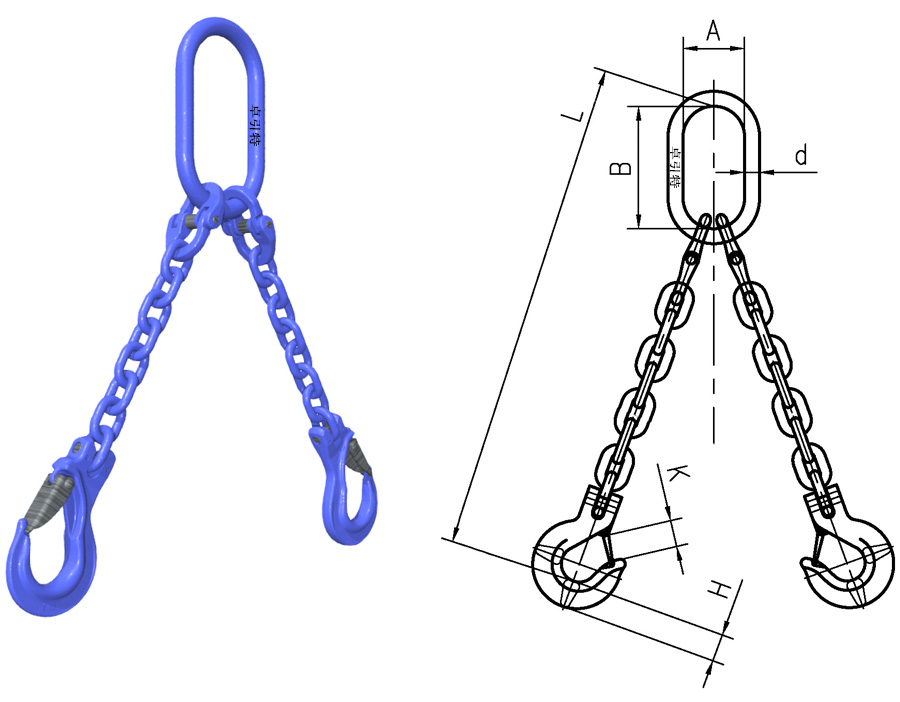

G100级标配式

●配备羊角吊钩，实用且实惠
●链条长度L根据客户要求
●比G80级链条索具强度高25%

规格型号	额载T		链径	长度范围	尺寸mm					强力环	吊钩	链重
规格型号	β≤45°	45＜β≤60°	mm	L（m）	A	B	d	K±2	H±1	T	T	kg/m
10X-2A-6	2	1.4	6	0.29~10	70	120	14	18.5	21	2.5	1.4	1.6
10X-2A-8	3.55	2.5	8	0.36~10	80	140	17	25	27.5	4	2.5	2.76
10X-2A-10	5.6	4	10	0.42~10	95	160	22	28	33.5	7.5	4	4.4
