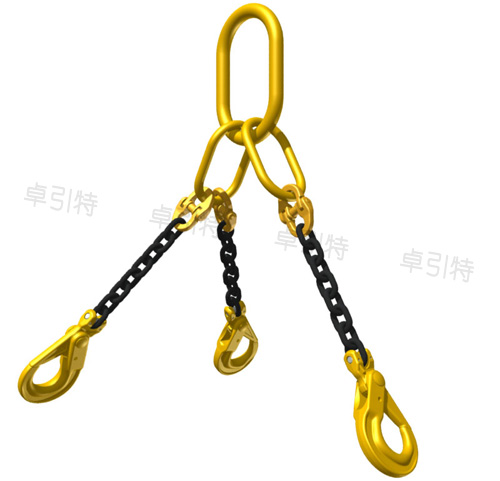

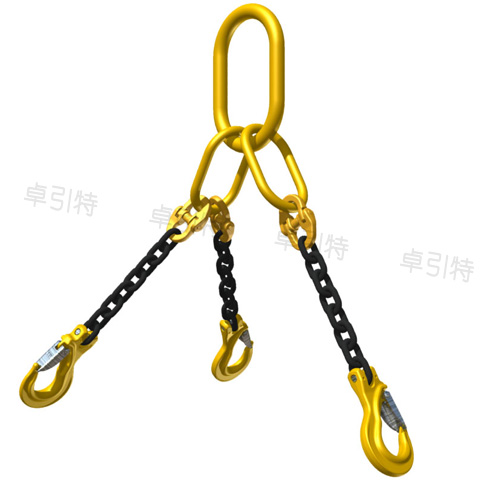

三肢链条索具
●三肢链条索具符合欧洲EN818-4标准
●具有耐磨、耐高温、耐腐蚀、延展性低、受力后不会延伸等优点
●主要用于制造业、交通运输业、采矿业等领域
●可根据客户要求定制链条长度
●可根据客户要求配置不同类型的索具配件
●配有不锈钢标识牌及唯一产品编码,保证产品质量的可追溯性
●提供合格证及质保证书
●G80级链条索具及G100级链条索具两种强度等级
●链条索具可选配吊装带保护套,可有效防止损伤被吊物表面
G80级 标配式
●配备羊角吊钩,实用且实惠
●链条长度L根据客户要求
链条常用组合形式
加护套后的链条索具(链条护套为可选配置)
![](/web_upfile/ck_file/images/2020/12/SZLTSJDHT900.jpg)
●具有耐磨、耐高温、耐腐蚀、延展性低、受力后不会延伸等优点
●主要用于制造业、交通运输业、采矿业等领域
●可根据客户要求定制链条长度
●可根据客户要求配置不同类型的索具配件
●配有不锈钢标识牌及唯一产品编码,保证产品质量的可追溯性
●提供合格证及质保证书
●G80级链条索具及G100级链条索具两种强度等级
●链条索具可选配吊装带保护套,可有效防止损伤被吊物表面

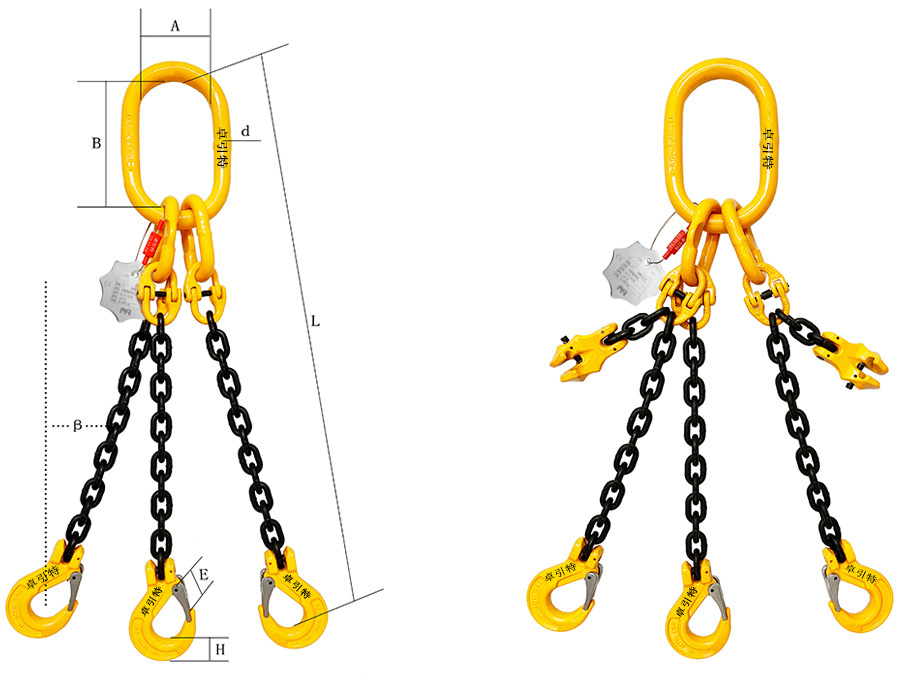

G80级 标配式
●配备羊角吊钩,实用且实惠
●链条长度L根据客户要求
![](/web_upfile/ck_file/images/2020/10/SaZLTSJ900Y.jpg)
标准型 长度可调节型
规格型号 | 载荷T | 链径 | 长度范围 | 尺寸mm | 子母环 | 吊钩 | 链重 | ||||||
标准型 | 长度可调节型 | β≤45° | 45<β≤60° | mm | L(m) | A | B | d | E±2 | H±1 | T | T | kg/m |
8X-3A-6 | 8K-3A-6 | 2.36 | 1.7 | 6 | 0.34~10 | 75 | 135 | 18 | 26 | 23 | 2.36 | 1.12 | 2.4 |
8X-3A-8 | 8K-3A-8 | 4.25 | 3 | 8 | 0.42~10 | 90 | 160 | 22 | 29 | 32.5 | 4.25 | 2 | 4.14 |
8X-3A-10 | 8K-3A-10 | 6.7 | 4.75 | 10 | 0.5~10 | 100 | 180 | 26 | 39 | 35 | 6.7 | 3.15 | 6.6 |
8X-3A-13 | 8K-3A-13 | 11.2 | 8 | 13 | 0.61~10 | 110 | 200 | 32 | 47 | 42.5 | 11.2 | 5.3 | 11.4 |
8X-3A-16 | 8K-3A-16 | 17 | 11.8 | 16 | 0.75~10 | 140 | 260 | 36 | 55 | 54 | 17 | 8 | 16.9 |
8X-3A-18 | - | 21.2 | 15 | 18 | 0.92~10 | 180 | 340 | 45 | 61 | 58 | 21.2 | 12.5 | 21.9 |
8X-3A-20 | 8K-3A-20 | 26.5 | 19 | 20 | 0.95~10 | 190 | 350 | 50 | 61 | 58 | 26.5 | 12.5 | 25.8 |
8X-3A-22 | 8K-3A-22 | 31.5 | 22.4 | 22 | 1.02~10 | 190 | 350 | 50 | 72 | 62 | 31.5 | 15 | 30.6 |
8X-3A-26 | - | 45 | 31.5 | 26 | 1.14~10 | 200 | 400 | 56 | 85 | 75 | 45 | 21.2 | 42 |
8X-3A-32 | - | 67 | 47.5 | 32 | 1.37~10 | 250 | 460 | 72 | 106 | 88 | 67 | 31.5 | 66.9 |
●规格型号命名规则:如选用8X-3A-6,长度L=2m,规格型号为8X-3A-6*2M
G80级 自锁式
●配备欧式羊角自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●链条长度L根据客户要求
![](/web_upfile/ck_file/images/2020/10/SaZLTSJ900Z.jpg)
●规格型号命名规则:如选用8X-3B-6,长度L=2m,规格型号为8X-3B-6*2M
G80级 旋转自锁式
●配备欧式眼型旋转自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●非承载条件下可调节旋转吊钩受力方向
●链条长度L根据客户要求
![](/web_upfile/ck_file/images/2020/10/SaZLTSJ900X.jpg)
G80级 缩短链钩式
●可快速安装在起重链条的任意位置,具有方便、快捷、安全的特点
●配有防脱保险装置
●链条长度L根据客户要求
![](/web_upfile/ck_file/images/2020/10/SaZLTSJ900S.jpg)
●规格型号命名规则:如选用8X-3D-6,长度L=2m,规格型号为8X-3D-6*2M
G80级 大开口吊钩式
●配备眼型大开口吊钩,钩取范围更大,适用范围更广
●链条长度L根据客户要求
G100级 标配式

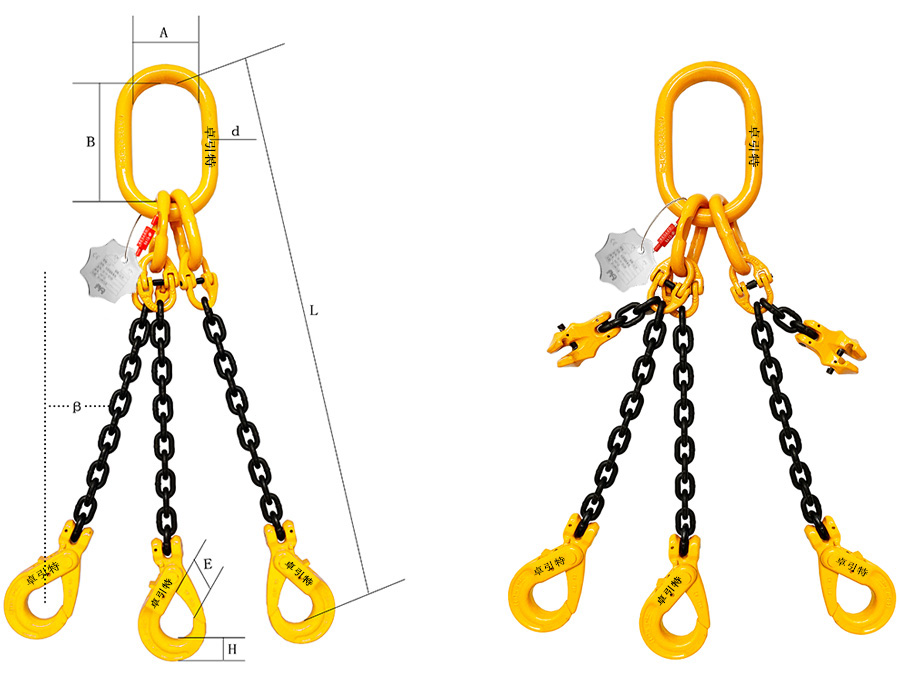

G80级 自锁式
●配备欧式羊角自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●链条长度L根据客户要求
![](/web_upfile/ck_file/images/2020/10/SaZLTSJ900Z.jpg)
标准型 长度可调节型
规格型号 | 载荷T | 链径 | 长度范围 | 尺寸mm | 子母环 | 吊钩 | 链重 | ||||||
标准型 | 长度可调节型 | β≤45° | 45<β≤60° | mm | L(m) | A | B | d | E±1.5 | H±1 | T | T | kg/m |
8X-3B-6 | 8K-3B-6 | 2.36 | 1.7 | 6 | 0.36~10 | 75 | 135 | 18 | 28 | 20 | 2.36 | 1.12 | 2.4 |
8X-3B-8 | 8K-3B-8 | 4.25 | 3 | 8 | 0.46~10 | 90 | 160 | 22 | 35.8 | 24 | 4.25 | 2 | 4.14 |
8X-3B-10 | 8K-3B-10 | 6.7 | 4.75 | 10 | 0.54~10 | 100 | 180 | 26 | 45 | 28 | 6.7 | 3.15 | 6.6 |
8X-3B-13 | 8K-3B-13 | 11.2 | 8 | 13 | 0.66~10 | 110 | 200 | 32 | 52.5 | 41 | 11.2 | 5.3 | 11.4 |
8X-3B-16 | 8K-3B-16 | 17 | 11.8 | 16 | 0.83~10 | 140 | 260 | 36 | 63.3 | 50 | 17 | 8 | 16.9 |
8X-3B-18 | - | 21.2 | 15 | 18 | 0.98~10 | 180 | 340 | 45 | 76 | 62 | 21.2 | 12.5 | 21.9 |
8X-3B-20 | 8K-3B-20 | 26.5 | 19 | 20 | 1.01~10 | 190 | 350 | 50 | 76 | 62 | 26.5 | 12.5 | 25.8 |
8X-3B-22 | 8K-3B-22 | 31.5 | 22.4 | 22 | 1.08~10 | 190 | 350 | 50 | 86 | 65 | 31.5 | 15 | 30.6 |
8X-3B-26 | - | 45 | 31.5 | 26 | 1.22~10 | 200 | 400 | 56 | 96 | 74 | 45 | 21.2 | 42 |
8X-3B-32 | - | 67 | 47.5 | 32 | 1.47~10 | 250 | 460 | 72 | 135 | 96 | 67 | 31.5 | 66.9 |

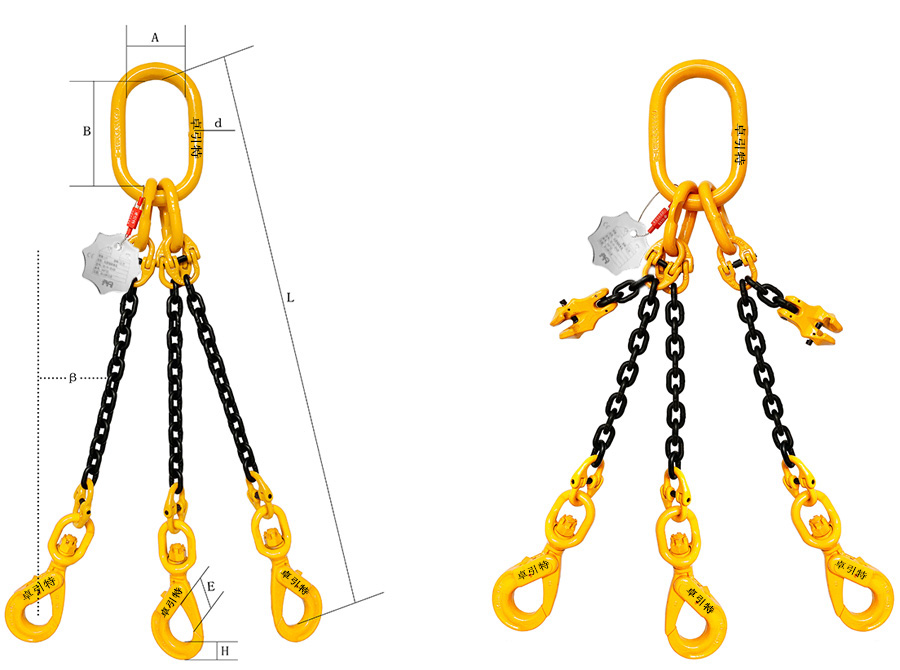

G80级 旋转自锁式
●配备欧式眼型旋转自锁吊钩,自锁结构更安全
●只有扳动保险卡开关才可以打开吊钩,负载状态下自动闭合
●非承载条件下可调节旋转吊钩受力方向
●链条长度L根据客户要求
![](/web_upfile/ck_file/images/2020/10/SaZLTSJ900X.jpg)
标准型 长度可调节型
规格型号 | 载荷T | 链径 | 长度范围 | 尺寸mm | 子母环 | 吊钩 | 链重 | ||||||
标准型 | 长度可调节型 | β≤45° | 45<β≤60° | mm | L(m) | A | B | d | E±2 | H±1 | T | T | kg/m |
8X-3C-6 | 8K-3C-6 | 2.36 | 1.7 | 6 | 0.45~10 | 75 | 135 | 18 | 29 | 20 | 2.36 | 1.12 | 2.4 |
8X-3C-8 | 8K-3C-8 | 4.25 | 3 | 8 | 0.57~10 | 90 | 160 | 22 | 34 | 26 | 4.25 | 2 | 4.14 |
8X-3C-10 | 8K-3C-10 | 6.7 | 4.75 | 10 | 0.66~10 | 100 | 180 | 26 | 44 | 30 | 6.7 | 3.15 | 6.6 |
8X-3C-13 | 8K-3C-13 | 11.2 | 8 | 13 | 0.81~10 | 110 | 200 | 32 | 52 | 40.5 | 11.2 | 5.3 | 11.4 |
8X-3C-16 | 8K-3C-16 | 17 | 11.8 | 16 | 1.02~10 | 140 | 260 | 36 | 60 | 50.5 | 17 | 8 | 16.9 |
8X-3C-18 | - | 21.2 | 15 | 18 | 1.18~10 | 180 | 340 | 45 | 83 | 62 | 21.2 | 12.5 | 21.9 |
8X-3C-20 | 8K-3C-20 | 26.5 | 19 | 20 | 1.22~10 | 190 | 350 | 50 | 83 | 62 | 26.5 | 12.5 | 25.8 |
8X-3C-22 | 8K-3C-22 | 31.5 | 22.4 | 22 | 1.37~10 | 190 | 350 | 50 | 88 | 66 | 31.5 | 15 | 30.6 |
8X-3C-26 | - | 45 | 31.5 | 26 | 1.55~10 | 200 | 400 | 56 | 95.5 | 74 | 45 | 21.2 | 42 |
8X-3C-32 | - | 67 | 47.5 | 32 | 1.89~10 | 250 | 460 | 72 | 150 | 96 | 67 | 31.5 | 66.9 |
●规格型号命名规则:如选用8X-3C-6,长度L=2m,规格型号为8X-3C-6*2M

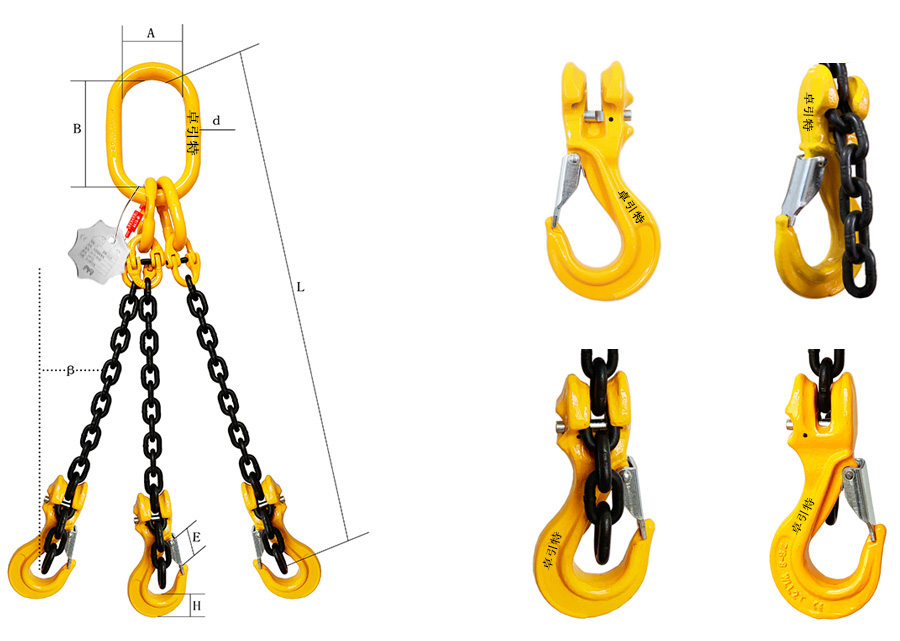

G80级 缩短链钩式
●可快速安装在起重链条的任意位置,具有方便、快捷、安全的特点
●配有防脱保险装置
●链条长度L根据客户要求
![](/web_upfile/ck_file/images/2020/10/SaZLTSJ900S.jpg)
规格型号 | 额载T | 链径 | 长度范围 | 尺寸mm | 子母环 | 链重 | |||||
β≤45° | 45<β≤60° | mm | L(m) | A | B | d | E±2 | H±1 | T | kg/m | |
8X-3D-6 | 2.36 | 1.7 | 6 | 0.5~10 | 75 | 135 | 18 | 20 | 22 | 2.36 | 2.4 |
8X-3D-8 | 4.25 | 3 | 8 | 0.5~10 | 90 | 160 | 22 | 27 | 27 | 4.25 | 4.14 |
8X-3D-10 | 6.7 | 4.75 | 10 | 0.5~10 | 100 | 180 | 26 | 33 | 34 | 6.7 | 6.6 |

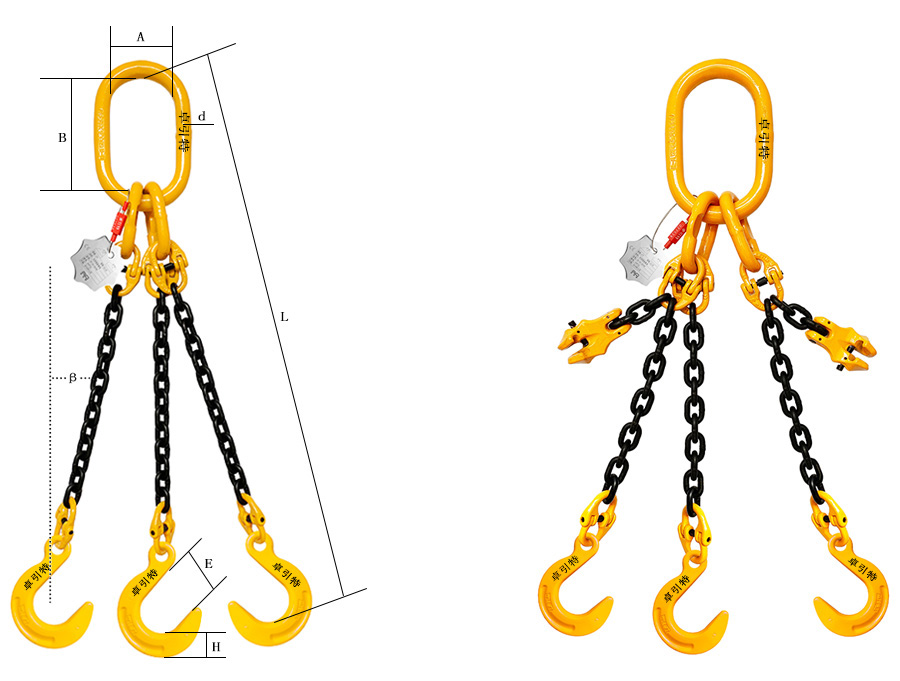

G80级 大开口吊钩式
●配备眼型大开口吊钩,钩取范围更大,适用范围更广
●链条长度L根据客户要求
![](/web_upfile/ck_file/images/2020/09/SaZLTSJ900D.jpg)
标准型 长度可调节型
规格型号 | 载荷T | 链径 | 长度范围 | 尺寸mm | 子母环 | 吊钩 | 链重 | ||||||
标准型 | 长度可调节型 | β≤45° | 45<β≤60° | mm | L(m) | A | B | d | E±2 | H±1 | T | T | kg/m |
8X-3E-6 | 8K-3E-6 | 2.36 | 1.7 | 6 | 0.45~10 | 75 | 135 | 18 | 63.5 | 31 | 2.36 | 2 | 2.4 |
8X-3E-8 | 8K-3E-8 | 4.25 | 3 | 8 | 0.52~10 | 90 | 160 | 22 | 63.5 | 31 | 4.25 | 2 | 4.14 |
8X-3E-10 | 8K-3E-10 | 6.7 | 4.75 | 10 | 0.61~10 | 100 | 180 | 26 | 76 | 38 | 6.7 | 3.15 | 6.6 |
8X-3E-13 | 8K-3E-13 | 11.2 | 8 | 13 | 0.75~10 | 110 | 200 | 32 | 89 | 44.5 | 11.2 | 5.3 | 11.4 |
8X-3E-16 | 8K-3E-16 | 17 | 11.8 | 16 | 0.92~10 | 140 | 260 | 36 | 102 | 52 | 17 | 8 | 16.9 |
8X-3E-18 | - | 21.2 | 15 | 18 | 1.1~10 | 180 | 340 | 45 | 114.5 | 65 | 21.2 | 12.5 | 21.9 |
8X-3E-20 | 8K-3E-20 | 26.5 | 19 | 20 | 1.15~10 | 190 | 350 | 50 | 114.5 | 65 | 26.5 | 12.5 | 25.8 |
8X-3E-22 | 8K-3E-22 | 31.5 | 22.4 | 22 | 1.2~10 | 190 | 350 | 50 | 127.5 | 69 | 31.5 | 15 | 30.6 |
8X-3E-26 | - | 45 | 31.5 | 26 | 1.35~10 | 200 | 400 | 56 | 140 | 77 | 45 | 21.2 | 42 |
8X-3E-32 | - | 67 | 47.5 | 32 | 1.6~10 | 250 | 460 | 72 | 153.5 | 97.5 | 67 | 31.5 | 66.9 |
●规格型号命名规则:如选用8X-3E-6,长度L=2m,规格型号为8X-3E-6*2M

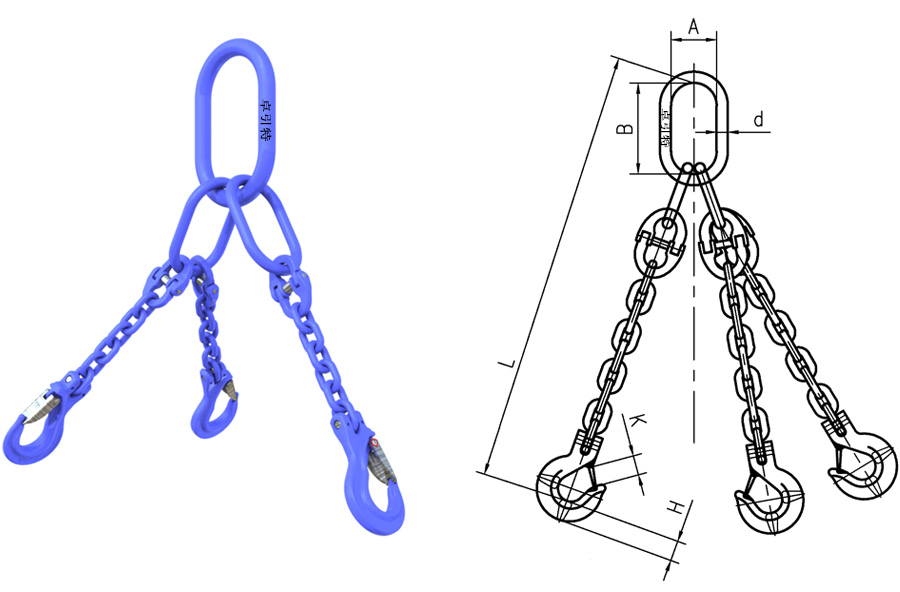

G100级 标配式
●配备羊角吊钩,实用且实惠
●链条长度L根据客户要求
●比G80级链条索具强度高25%
![](/web_upfile/ck_file/images/2019/08/100SaZLTSJ900Y.jpg)
●链条长度L根据客户要求
●比G80级链条索具强度高25%
![](/web_upfile/ck_file/images/2019/08/100SaZLTSJ900Y.jpg)
规格型号 | 额载T | 链径 | 长度范围 | 尺寸mm | 子母环 | 吊钩 | 链重 | |||||
β≤45° | 45<β≤60° | mm | L(m) | A | B | d | K±2 | H±1 | T | T | kg/m | |
10X-3A-6 | 3 | 2.12 | 6 | 0.3~10 | 135 | 75 | 19 | 18.5 | 21 | 3 | 1.4 | 2.4 |
10X-3A-8 | 5.3 | 3.75 | 8 | 0.38~10 | 160 | 90 | 23 | 25 | 27.5 | 5.3 | 2.5 | 4.14 |
10X-3A-10 | 8 | 6 | 10 | 0.44~10 | 180 | 100 | 27 | 28 | 33.5 | 8 | 4 | 6.6 |
●规格型号命名规则:如选用10X-3A-6,长度L=2m,规格型号为10X-3A-6*2M
链条常用组合形式
![](/web_upfile/ck_file/images/2018/06/LTCYZH900.jpg)
不同状态下的载荷系数
![](/web_upfile/ck_file/images/2018/06/LTXS900.jpg)
加护套后的链条索具(链条护套为可选配置)
![](/web_upfile/ck_file/images/2020/12/SZLTSJDHT900.jpg)
