矿用链条

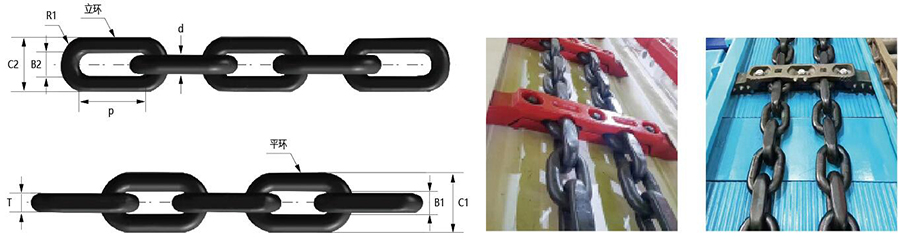

矿用高强度紧凑链
![](/web_upfile/ck_file/images/2024/07/KYJCL900.jpg)
矿用高强度圆环链
●符合GB/T12718-2009标准
●符合MT/T 929-2004标准
●适用于煤矿井下刮板输送机、刮板转载机和刨煤机用高强度紧凑链
●紧凑链由平环和立环组成,平环的尺寸、型式与矿用高强度圆环链一致,立环的两侧扁平,外宽尺寸小于矿用高强度圆环链。
![](/web_upfile/ck_file/images/2024/07/KYJCL900.jpg)
规格型号 |
额载 KN |
尺寸(mm) |
试验负荷 KN |
破断负荷 KN |
每米重量 | ||||||||||
链径 | 内长 | 厚度 | 平环内宽 | 立环内宽 | 平环外宽 | 立环外宽 | 圆弧半径 | ||||||||
C级 | D级 | d | P | T | B1 | B2 | C1 | C2 | R | C级 | D级 | C级 | D级 | kg/m | |
929-26×92 | 213 | 265 | 26 | 92 | 27 | 30 | 30 | 86 | 74 | 40 | 680 | 850 | 850 | 1060 | 13.7 |
929-30×108 | 283 | 353 | 30 | 108 | 33 | 34 | 34 | 98 | 86 | 46 | 900 | 1130 | 1130 | 1410 | 18 |
929-34×126 | 363 | 453 | 34 | 126 | 37 | 38 | 38 | 109 | 97 | 52 | 1160 | 1450 | 1450 | 1810 | 22.7 |
929-38×137 | 453 | 568 | 38 | 137 | 42 | 42 | 42 | 121 | 110 | 58 | 1450 | 1810 | 1810 | 2270 | 29 |
929-42×146 | 555 | 693 | 42 | 146 | 46 | 46 | 46 | 135 | 115 | 64 | 1770 | 2220 | 2220 | 2770 | 37 |

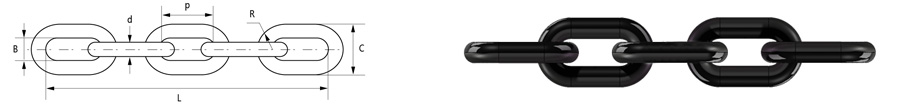

矿用高强度圆环链
●符合GB/T12718-2009标准
●用于煤矿用刮板输送机、刮板转载机、悬臂式掘进机、刨煤机、滚筒采煤机及其他机械牵引链,不适用于作起重链和悬挂链
![](/web_upfile/ck_file/images/2024/07/KYYHL900.jpg)
![](/web_upfile/ck_file/images/2024/07/KYYHL900.jpg)
规格型号 | 额载 | 质量等级 | 链径mm | 内长mm | 内宽mm | 外宽mm | 圆弧半径 | 试验负荷 | 破断负荷 | 破断延伸率 | 每米重量 |
KN | d | P | B | C | R(+2 -0) | KN | KN | % | kg/m | ||
12718-10×40-C | 33 | C | 10±0.4 | 40±0.5 | 12 | 34 | 15 | 100 | 130 | 12 | 2 |
12718-14×50-C | 63 | C | 14±0.4 | 50±0.5 | 17 | 48 | 22 | 200 | 250 | 12 | 4 |
12718-18×64-C | 103 | C | 18±0.5 | 64±0.6 | 21 | 60 | 28 | 330 | 410 | 12 | 6.6 |
12718-22×86-C | 153 | C | 22±0.7 | 86±0.9 | 26 | 74 | 34 | 490 | 610 | 12 | 9.5 |
12718-26×92-C | 213 | C | 26±0.8 | 92±0.9 | 30 | 86 | 40 | 680 | 850 | 12 | 13.7 |
12718-30×108-C | 283 | C | 30±0.9 | 108±1 | 34 | 98 | 46 | 900 | 1130 | 12 | 18 |
12718-34×126-C | 363 | C | 34±1 | 126±1.2 | 38 | 109 | 52 | 1160 | 1450 | 12 | 22.7 |
12718-38×137-C | 453 | C | 38±1.1 | 137±1.4 | 42 | 121 | 58 | 1450 | 1810 | 12 | 29 |
12718-42×146-C | 555 | C | 42±1.3 | 146±1.5 | 46 | 133 | 64 | 1770 | 2220 | 12 | 37 |
