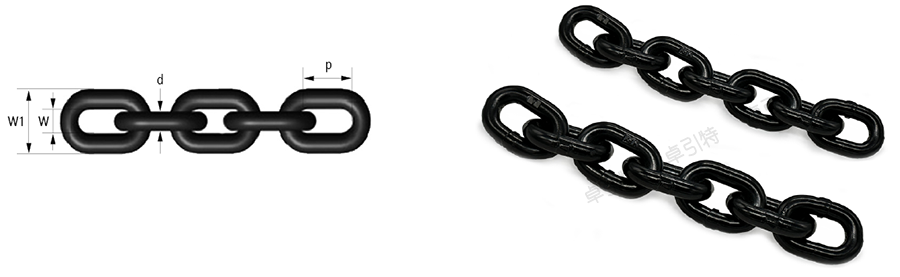

80级起重链条

●符合EN-818-2、GB/T 24816-2017 标准

规格型号	链径	焊缝直径	内长	最大内长	最小内长	内宽	外宽	额载	试验强度	破断强度	折弯挠度	重量
	mm	mm	P（mm）	P（mm）	P（mm）	W（mm）	W1（mm）	T	KN	KN	mm	kg/m
G80-4-12	4±0.16	4.4	12	12.4	11.6	5.2	14.8	0.5	12.6	20.1	3.2	0.35
G80-5-15	5±0.2	5.5	15	15.5	14.6	6.5	18.5	0.8	19.6	31.4	4	0.5
G80-6-18	6±0.24	6.6	18	18.5	17.5	7.8	22.2	1.12	28.3	45.2	4.8	0.8
G80-7-21	7±0.28	7.7	21	21.6	20.4	9.1	25.9	1.5	38.5	61.6	5.6	1.1
G80-8-24	8±0.32	8.8	24	24.7	23.3	10.4	29.6	2	50.3	80.4	6.4	1.4
G80-10-30	10±0.4	11	30	30.9	29.1	13	37	3.15	78.5	126	8	2.2
G80-13-39	13±0.52	14.3	39	40.2	37.8	16.9	48.1	5.3	133	212	10	3.8
G80-16-48	16±0.64	17.6	48	49.4	46.6	20.8	59.2	8	201	322	13	5.7
G80-18-54	18±0.9	19.8	54	55.6	52.4	23.4	66.6	10	254	407	14	7.3
G80-20-60	20±1	22	60	61.8	58.2	26	74	12.5	314	503	16	9
G80-22-66	22±1.1	24.2	66	68	64	28.6	81.4	15	380	608	18	10.9
G80-26-78	26±1.3	28.6	78	80.3	75.7	33.8	96.2	21.2	531	849	21	15.2
G80-28-84	28±1.4	30.8	84	86.5	81.5	36.4	104	25	616	985	22	17.6
G80-32-96	32±1.6	35.2	96	98.9	93.1	41.6	118	31.5	804	1290	26	23
G80-36-108	36±1.8	39.6	108	111	105	46.8	133	40	1020	1630	29	29
G80-40-120	40±2	44	120	124	116	52	148	50	1260	2010	32	36

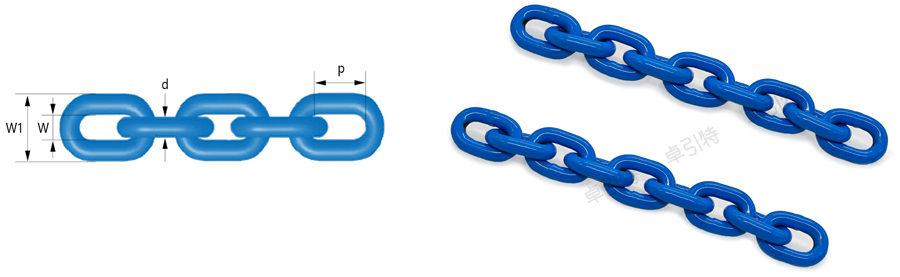

100级起重链条

●G100级高强度链条的破断强度≥1000Mpa.
●与80级链条比较，强度提升25%.
●符合欧盟BS-EN-818-2标准
●根据客户要求，可对表面进行涂油、发黑、喷漆、镀锌处理
●4倍安全系数

规格型号	链径	焊缝直径	内长	最大内长	最小内长	内宽	外宽	额载	试验强度	破断强度	折弯挠度	重量
	mm	mm	P（mm）	P（mm）	P（mm）	W（mm）	W1（mm）	T	KN	KN	mm	kg/m
G100-6-18	6±0.24	6.6	18	18.5	17.5	7.8	22.2	1.4	34.3	54.9	4.8	0.8
G100-7-21	7±0.28	7.7	21	21.6	20.4	9.1	25.9	1.9	46.6	74.5	5.6	1.1
G100-8-24	8±0.32	8.8	24	24.7	23.3	10.4	29.6	2.5	61.3	98	6.4	1.4
G100-10-30	10±0.4	11	30	30.9	29.1	13	37	4	98	156.8	8	2.2
G100-13-39	13±0.52	14.3	39	40.2	37.8	16.9	48.1	6.7	164.2	262.6	10	3.8
G100-16-48	16±0.64	17.6	48	49.4	46.6	20.8	59.2	10	245	392	13	5.7
G100-19-57	19±1	20.9	57	58.7	55.3	27.7	70.3	14	343	548.8	15	8.1
G100-20-60	20±1	22	60	61.8	58.2	26	74	16	392	627.2	16	9
G100-22-66	22±1.1	24.2	66	68	64	28.6	81.4	19	465.5	744.8	18	10.9
G100-26-78	26±1.3	28.6	78	80.3	75.7	33.8	96.2	26.5	649.3	1038.8	21	15.2
G100-32-96	32±1.6	35.2	96	98.9	93.1	41.6	118	40	980	1568	26	23

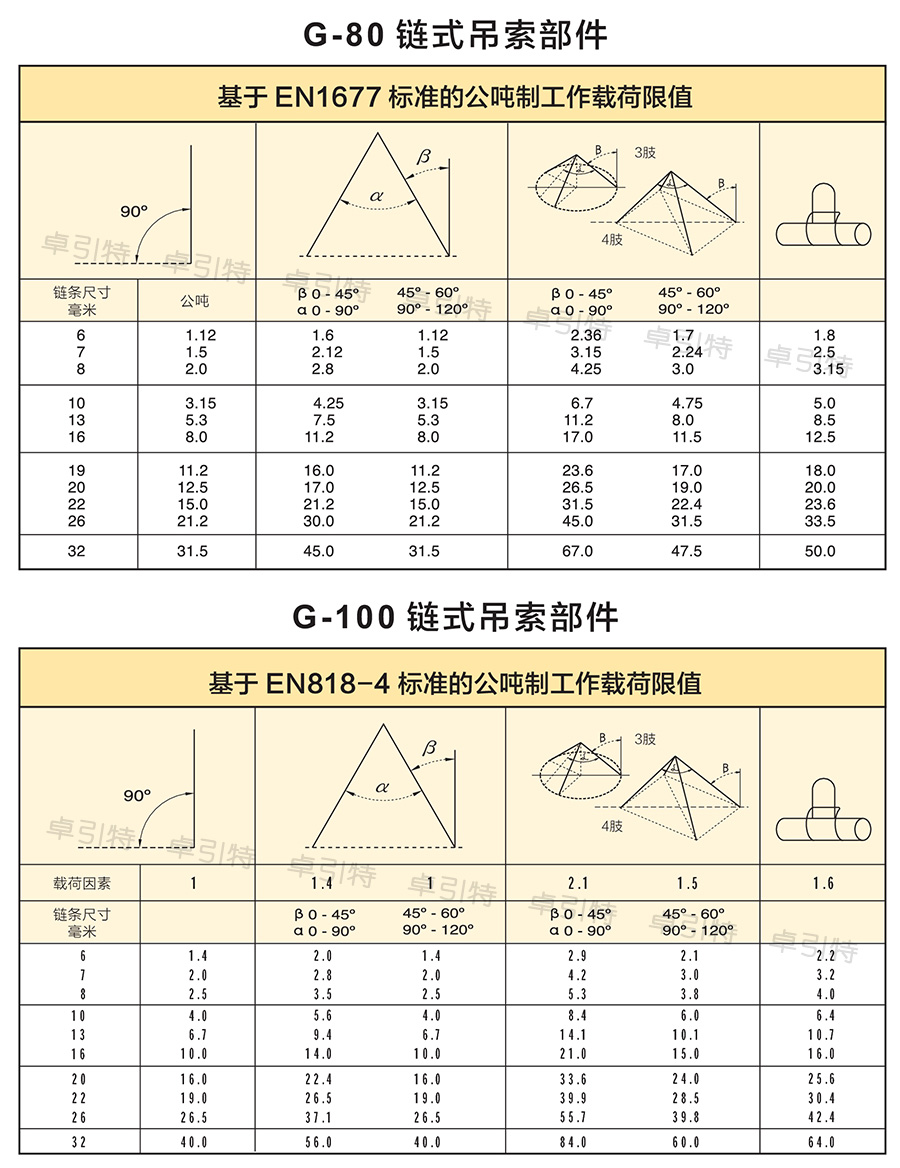

链条索具使用说明
