产品编号:ZYT021104
对这个产品感兴趣?
返回上一页
HR旋转吊环

●广泛应用于汽车模具制造业、风电设备、机械电气设备等领域。
●产品载荷为最不利角度下的载荷,安全系数4:1,符合欧盟EN-1677要求。
●采用进口高强度合金钢锻制,提供产品测试报告证书。
●请根据需要选择合适的万向旋转吊环,请勿超过额定载荷,万向旋转吊环上刻有额定载荷。
●工件表面必须平整,以使吊环与工件表面全接触,中间不得有间隙。
●安装完毕后,万向旋转吊环上端的长环不可碰触到被吊物或其它物体。
●起吊时,请匀速施加载荷,逐渐加力,勿施加冲击载荷及振动载荷。
●万向旋转吊环不适合满载时高速旋转。
●可定制加长螺纹杆。

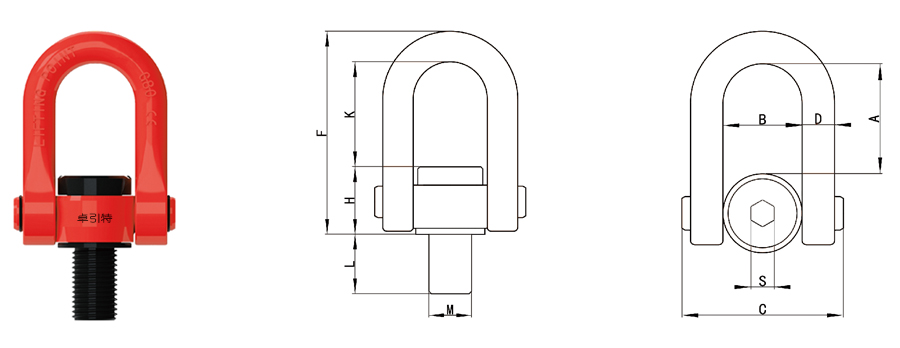

规格型号 额载 尺寸 mm 锁紧扭矩 自重
T L A B C D F K M H S Nm kg
HR125-M8×1.25 0.5T 12 48.5 37 76 14 103.5 49.5 8 40 10.5 30 0.75
HR125-M10×1.5 0.7T 16 48.5 37 76 14 103.5 49.5 10 40 10.5 60 0.75
HR125-M12×1.75 1T 18 48.5 37 76 14 103.5 49.5 12 40 10.5 100 0.76
HR125-M14×2.0 1.5T 21 48.5 37 76 14 103.5 49.5 14 40 10.5 120 0.76
HR125-M16×2.0 2T 24 48.5 37 76 14 103.5 49.5 16 40 10.5 150 0.77
HR125-M20×2.5 3T 40 73 54 106 20 151 77 20 54 14.5 250 2
HR125-M24×3.0 4.5T 40 73 54 106 20 151 77 24 54 14.5 400 2.1
HR125-M30×3.5 7.3T 45 98.5 74 149 30 206.5 103.5 30 73 22.5 500 5.4
HR125-M33×3.5 8T 50 98.5 74 149 30 206.5 103.5 33 73 22.5 800 5.4
HR125-M36×4.0 10T 54 98.5 74 149 30 206.5 103.5 36 73 22.5 1000 5.5
HR125-M39×4.0 10T 58 98.5 74 149 30 206.5 103.5 39 73 22.5 1200 5.6
HR125-M42×4.5 12.5T 63 98.5 74 149 30 206.5 103.5 42 73 22.5 1500 5.8
HR125-M45×4.5 15T 63 98.5 74 149 30 206.5 103.5 45 73 22.5 1800 5.8
HR125-M48×5.0 20T 68 117.5 93 183 36 255 122 48 93 27.5 2000 11.5
HR125-M52×5.0 20T 68 117.5 93 183 36 255 122 52 93 27.5 2000 12
HR125-M56×5.5 25T 78 117.5 93 183 36 255 122 56 93 27.5 2100 12
HR125-M64×6.0 32T 90 117.5 93 183 36 255 122 64 93 27.5 2200 12.8
HR125-M64×6.0 33T 100 186 148 279 58.5 401 192 64 144 36.5 1800 5.8
HR125-M72×6.0 35T 110 186 148 279 58.5 401 192 72 144 36.5 2000 11.5
HR125-M80×6.0 40T 120 186 148 279 58.5 401 192 80 144 36.5 2000 12
HR125-M90×6.0 45T 135 186 148 279 58.5 401 192 90 144 36.5 2100 12
HR125-M100×6.0 50T 150 186 148 279 58.5 401 192 100 144 36.5 2200 12.8

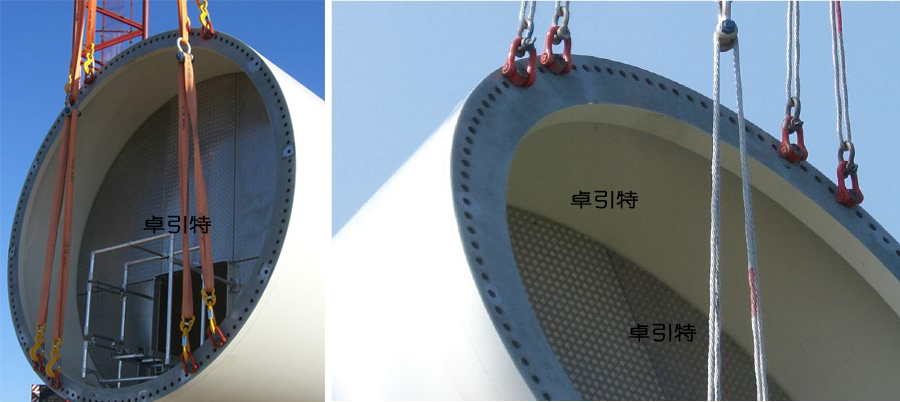

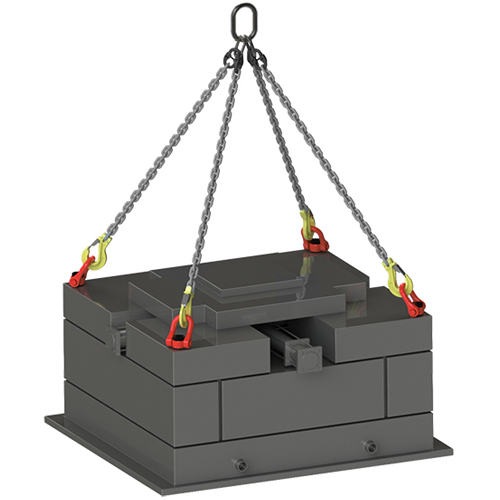

应用场景
