BW弓型卸扣
●采用优质合金结构钢锻造并进行热处理而成.
●具有体积小、重量轻、强度高等特点.
●每个卸扣本体都有工作额载及型号标识
●可根据客户要求对卸扣表面进行电镀锌或热镀锌处理
●最大试验载荷为额定载荷的2倍,最小破断载荷为额定载荷的4倍.
●可根据要求提供6倍系数高强度卸扣.
●符合联邦RR-C-271D和ISO2415-2004规定的技术要求和检测方法.
●提供合格证及质保证书.
●可接受特殊尺寸定制

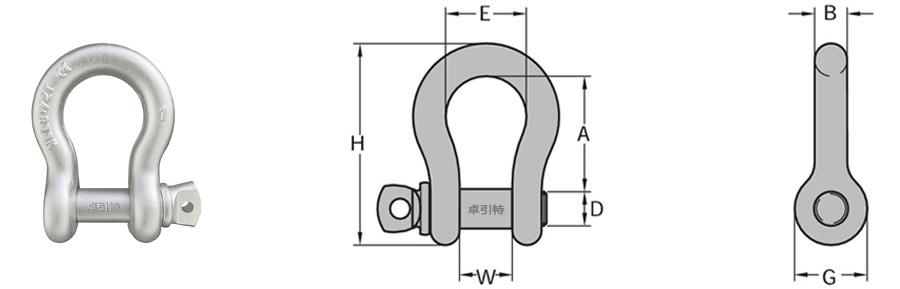

![](/web_upfile/ck_file/images/2020/11/G2099001.jpg)
S6级
![](/web_upfile/ck_file/images/2020/11/G2099001.jpg)
T8级
●与同等尺寸S6级卸扣相比较,强度提升40%~100%
●更加轻便,耐用.
●适用于空间受限的场合.
卸扣使用说明
●具有体积小、重量轻、强度高等特点.
●每个卸扣本体都有工作额载及型号标识
●可根据客户要求对卸扣表面进行电镀锌或热镀锌处理
●最大试验载荷为额定载荷的2倍,最小破断载荷为额定载荷的4倍.
●可根据要求提供6倍系数高强度卸扣.
●符合联邦RR-C-271D和ISO2415-2004规定的技术要求和检测方法.
●提供合格证及质保证书.
●可接受特殊尺寸定制
![](/web_upfile/ck_file/images/2020/11/G2099001.jpg)
S6级
产品型号 | 额载(t) | 尺寸(mm) | 自重 kg/只 | ||||||
W | D | A | B | E | G | H | |||
S-BW0.5-1/4 | 0.5 | 11.9 | 7.9 | 28.7 | 6.4 | 19.8 | 15.5 | 46.7 | 0.05 |
S-BW0.75-5/16 | 0.75 | 13.5 | 9.7 | 31.0 | 7.9 | 21.3 | 19.1 | 53.1 | 0.10 |
S-BW1-3/8 | 1 | 16.8 | 11.2 | 36.6 | 9.7 | 26.2 | 23.1 | 63.2 | 0.15 |
S-BW1.5-7/16 | 1.5 | 19.1 | 12.7 | 42.9 | 11.2 | 29.5 | 26.9 | 73.9 | 0.22 |
S-BW2-1/2 | 2 | 20.6 | 16.0 | 47.8 | 12.7 | 33.3 | 30.2 | 83.3 | 0.36 |
S-BW3.25-5/8 | 3.25 | 26.9 | 19.1 | 60.5 | 16.0 | 42.9 | 38.1 | 106.4 | 0.76 |
S-BW4.75-3/4 | 4.75 | 31.8 | 22.4 | 71.4 | 19.1 | 50.8 | 46.0 | 126.2 | 1.23 |
S-BW6.5-7/8 | 6.5 | 36.6 | 25.4 | 84.1 | 22.4 | 57.9 | 53.1 | 148.1 | 1.79 |
S-BW8.5-1 | 8.5 | 42.9 | 28.7 | 95.3 | 25.4 | 68.3 | 60.5 | 166.6 | 2.57 |
S-BW9.5-1 1/8 | 9.5 | 45.0 | 31.8 | 108.0 | 28.7 | 73.9 | 68.3 | 189.7 | 3.75 |
S-BW12-1 1/4 | 12 | 51.6 | 35.1 | 119.1 | 31.8 | 82.6 | 76.2 | 209.6 | 5.31 |
S-BW13.5-1 3/8 | 13.5 | 57.2 | 38.1 | 133.4 | 35.1 | 92.2 | 84.1 | 232.7 | 7.18 |
S-BW17-1 1/2 | 17 | 60.5 | 41.4 | 146.1 | 38.1 | 98.6 | 92.2 | 254.0 | 9.43 |
S-BW25-1 3/4 | 25 | 73.2 | 50.8 | 177.8 | 44.5 | 127 | 106.4 | 313.4 | 15.38 |
S-BW35-2 | 35 | 82.6 | 57.2 | 196.9 | 50.8 | 146.1 | 122.2 | 347.5 | 23.70 |
S-BW55-2 1/2 | 55 | 104.9 | 70.0 | 266.7 | 66.5 | 184.2 | 144.5 | 453.1 | 44.57 |
![](/web_upfile/ck_file/images/2020/11/G2099001.jpg)
T8级
●与同等尺寸S6级卸扣相比较,强度提升40%~100%
●更加轻便,耐用.
●适用于空间受限的场合.
产品型号 | 额载(t) | 尺寸(mm) | 自重 kg/只 | ||||||
W | D | A | B | E | G | H | |||
T-BW2-3/8 | 2 | 16.8 | 11.2 | 36.6 | 9.7 | 26.2 | 23.1 | 63.2 | 0.15 |
T-BW2.6-7/16 | 2.6 | 19.1 | 12.7 | 42.9 | 11.2 | 29.5 | 26.9 | 73.9 | 0.22 |
T-BW3.3-1/2 | 3.3 | 20.6 | 16.0 | 47.8 | 12.7 | 33.3 | 30.2 | 83.3 | 0.36 |
T-BW5-5/8 | 5 | 26.9 | 19.1 | 60.5 | 16.0 | 42.9 | 38.1 | 106.4 | 0.76 |
T-BW7-3/4 | 7 | 31.8 | 22.4 | 71.4 | 19.1 | 50.8 | 46.0 | 126.2 | 1.23 |
T-BW9.5-7/8 | 9.5 | 36.6 | 25.4 | 84.1 | 22.4 | 57.9 | 53.1 | 148.1 | 1.79 |
T-BW12.5-1 | 12.5 | 42.9 | 28.7 | 95.3 | 25.4 | 68.3 | 60.5 | 166.6 | 2.57 |
T-BW15-1 1/8 | 15 | 45.0 | 31.8 | 108.0 | 28.7 | 73.9 | 68.3 | 189.7 | 3.75 |
T-BW18-1 1/4 | 18 | 51.6 | 35.1 | 119.1 | 31.8 | 82.6 | 76.2 | 209.6 | 5.31 |
T-BW21-1 3/8 | 21 | 57.2 | 38.1 | 133.4 | 35.1 | 92.2 | 84.1 | 232.7 | 7.18 |
T-BW30-1 1/2 | 30 | 60.5 | 41.4 | 146.1 | 38.1 | 98.6 | 92.2 | 254.0 | 9.43 |
T-BW40-1 3/4 | 40 | 73.2 | 50.8 | 177.8 | 44.5 | 127 | 106.4 | 313.4 | 15.38 |
T-BW55-2 | 55 | 82.6 | 57.2 | 196.9 | 50.8 | 146.1 | 122.2 | 347.5 | 23.70 |
T-BW85 1/2 | 85 | 104.9 | 70.0 | 266.7 | 66.5 | 184.2 | 144.5 | 453.1 | 44.57 |
