产品编号:ZYT021124
对这个产品感兴趣?
返回上一页

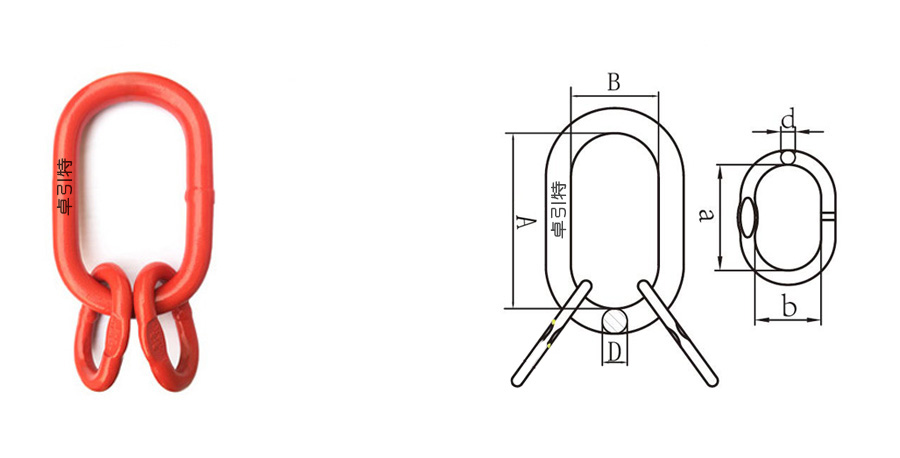

子母环

●子母环符合欧盟EN1677-4标准(替代DIN5688-3标准)
●选用高强度高韧性特殊合金钢,并经过热处理
●每件按工作拉力的2.5倍进行验证测试
●抽样进行20000次疲劳测试
●对每一批次产品进行严格的抽样破断测试
●进行100%磁粉探伤
●额载拉力是基于三腿链条索具或四腿链条索具吊装时,吊装角度为0-45°情况下
●与三腿链条索具和四腿链条索具的组合使用,依据G80链条EN818-4标准
●与三腿钢丝绳索具和四腿钢丝绳索具的组合使用,依据DIN3088标准
●与三腿吊装带索具和四腿吊装带索具的组合使用,依据欧盟EN1492-1标准
●四倍安全系数
●表面处理:喷塑

规格型号 额载 破断 尺寸mm 自重
T T A B D a b d kg
8-032-06 2.36 9.44 135 75 18 54 25 13 1.18
8-032-08 4.25 17 160 90 22 70 34 16 2.2
8-032-10 6.7 26.8 180 100 26 85 40 18 3.4
8-032-13 11.2 44.8 200 110 32 115 50 22 6.1
8-032-16 17 68 260 140 36 140 65 26 9.98
8-032-18 21.2 84.8 340 180 45 180 100 32 18.9
8-032-20 26.5 106 350 190 50 180 100 32 22.6
8-032-22 31.5 126 350 190 50 180 100 36 25.2
8-032-26 45 180 400 200 56 180 100 40 35.2
8-032-32 63 252 460 250 72 200 110 50 66.46

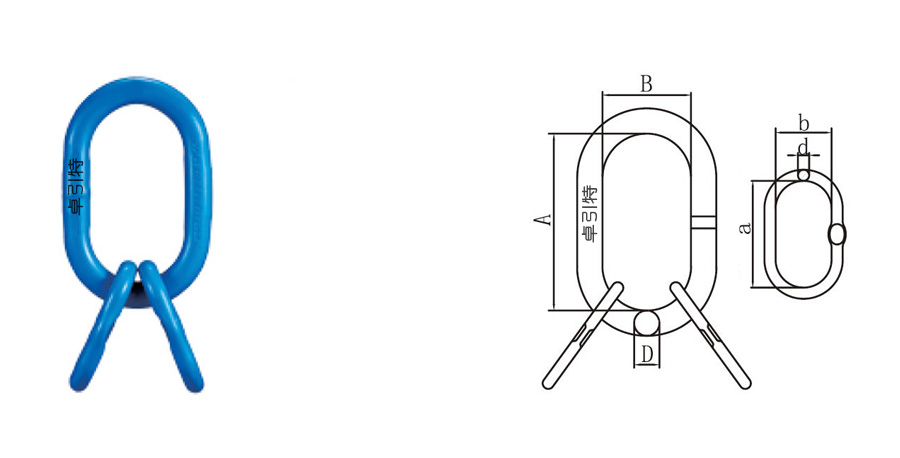

100级欧标子母环

●符合欧盟EN1677-4标准(替代DIN5688-3标准)
●选用高强度高韧性特殊合金钢,并经过热处理
●比80级子母环强度提升25%
●每件按工作拉力的2.5倍进行验证测试
●抽样进行20000次疲劳测试
●对每一批次产品进行严格的抽样破断测试
●进行100%磁粉探伤
●额载拉力是基于三腿链条索具或四腿链条索具吊装时,吊装角度为0-45°情况下
●与三腿链条索具和四腿链条索具的组合使用,依据G80链条EN818-4标准
●与三腿钢丝绳索具和四腿钢丝绳索具的组合使用,依据DIN3088标准
●与三腿吊装带索具和四腿吊装带索具的组合使用,依据欧盟EN1492-1标准
●四倍安全系数
●表面处理:喷塑

规格型号 额载 破断 尺寸mm 自重
T T A B D a b d kg
10-1012-06 3 12 135 75 19 54 25 13 1.3
10-1012-08 5.3 21.2 160 90 23 70 35 16.5 2.33
10-1012-10 8 32 180 100 27 85 40 19 3.7
10-1012-13 14 56 200 110 33 115 50 23 6.5
10-1012-16 21.2 84.8 260 140 36 140 65 27 10.1
10-1012-20 33.6 134.4 350 190 50 150 70 33 22.8
10-1012-22 33.9 135.6 350 190 50 180 100 36 26
