产品编号:ZYT021500
对这个产品感兴趣?
返回上一页

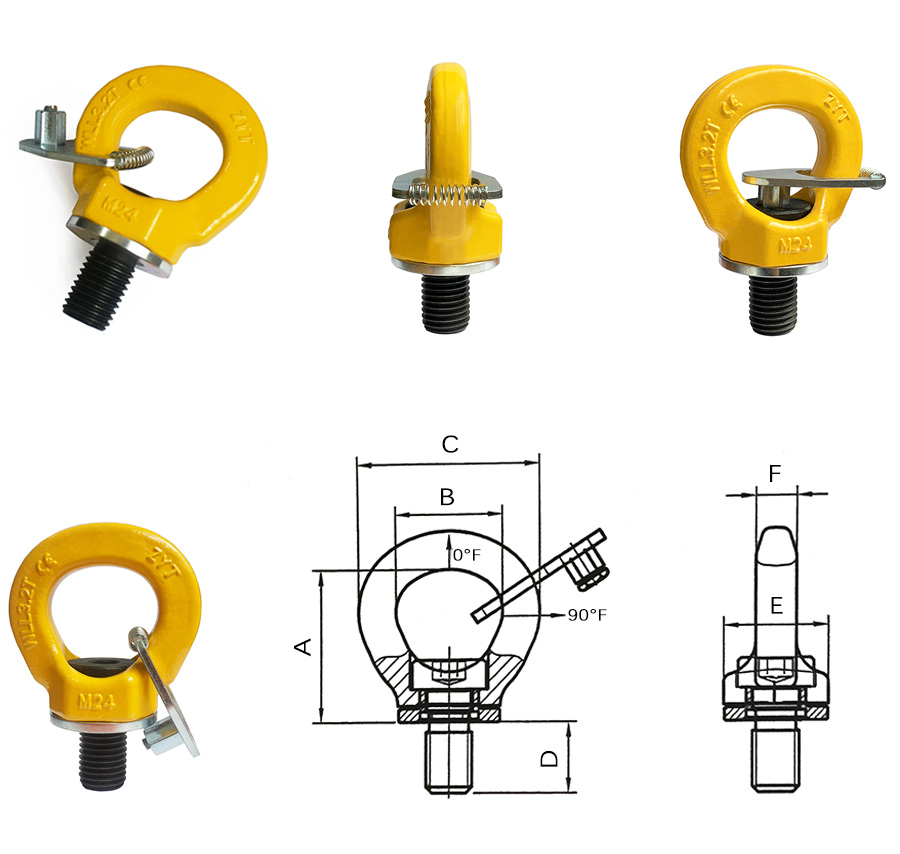

眼型旋转吊环

● 符合EN1677-4标准
● 安全系数4:1
● 环与螺栓分体设计,防止螺纹旋出
● 强度比 DIN 580 传统吊环螺钉高出5.8倍
● 应平面固定
● 安装完毕后,吊环必须能360°自由旋转
● 承载前须调整拉伸方向



型号 载荷WLL(T) 单位(mm) 重量
Kg
90° A B C D E F S W
VRS-M8×1.25 0.3 1 34 25 8.5 11 12 28 6 47 0.14
VRS-M10×1.5 0.4 1 34 25 8.5 11 15 28 6 47 0.14
VRS-M12×1.75 0.75 2 42 30 10 13 18 34 8 56 0.25
VRS-M14×2.0 0.75 2 42 30 10 13 18 34 8 56 0.3
VRS-M16×2.0 1.5 4 49 35 14 15 24 40 10 65 0.45
VRS-M18×2.5 1.5 4 49 35 14 15 24 40 10 65 0.5
VRS-M20×2.5 2.3 6 57 40 16 17 30 50 12 75 0.7
VRS-M22×2.5 2.3 6 57 40 16 17 30 50 12 75 0.8
VRS-M24×3.0 3.2 8 70 48 19 21 36 62 14 90 1.14
VRS-M27×3.0 3.2 8 70 48 19 21 36 62 14 90 1.2
VRS-M30×3.5 4.5 12 86 60 24 26 45 75 17 112 2.2
VRS-M33×3.5 4.5 12 86 60 24 26 45 75 17 112 2.4
VRS-M36×4.0 7 16 103 72 29 32 54 90 22 135 4
VRS-M42×4.5 9 24 120 82 34 38 63 105 24 158 6.43
VRS-M48×5.0 12 32 137 94 38 43 72 120 27 180 9.8
