合金钢卸扣

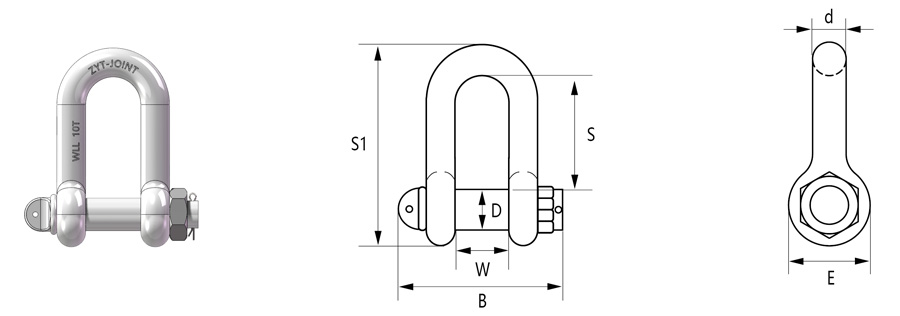

D型合金钢卸扣

●符合CB3061-87标准
●采用优质合金结构钢锻造并进行热处理而成
●5T~25T安全系数6倍，25T以上4倍系数
●安装尺寸大，应用范围更广
●可根据客户要求对卸扣表面进行电镀锌或热镀锌处理




产品型号 额载
(t)		 尺寸（mm） 开口销 自重
kg/只
D d E W B S S1
3061-D5 5 26 23 52 44 144 97 159 5×25 1.9
3061-D6.3 6.3 29 26 58 50 156 109 178.5 5×30 2.5
3061-D8 8 33 29 66 56 178 123 201.5 5×30 4
3061-D10 10 37 33 74 63 199 138 226.5 6×35 5
3061-D12.5 12.5 42 36 84 70 222 154 253 8×45 6.8
3061-D16 16 47 41 94 79 241 174 285.5 8×45 10.8
3061-D20 20 52 46 104 89 270 195 319 8×50 13.4
3061-D25 25 59 51 118 99 298 218 357.5 10×60 21.5
3061-D32 32 66 58 132 112 334 247 404 10×70 30.9
3061-D40 40 74 65 148 125 371 275 451 10×80 42.5
3061-D50 50 83 72 166 140 412 308 504.5 10×90 59.6
3061-D63 63 93 81 186 157 458 346 566.5 10×100 82.8
3061-D80 80 105 91 210 177 511 390 638.5 10×120 117.5
3061-D100 100 118 102 236 200 567 436 715 10×120 164.5
3061-D125 125 132 114 264 221 626 490 802 10×140 233.3

C型合金钢卸扣

●符合CB3061-87标准
●采用优质合金结构钢锻造并进行热处理而成
●5T~25T安全系数6倍，25T以上4倍系数
●安装尺寸大，应用范围更广
●可根据客户要求对卸扣表面进行电镀锌或热镀锌处理



产品型号 额载
(t)		 尺寸（mm） 开口销 自重
kg/只
D d E W B S S1 R
3061-C5 5 28 26 56 44 150 111 179 75 5×25 2.6
3061-C6.3 6.3 32 29 64 50 162 124 201 84 5×30 3.6
3061-C8 8 36 33 72 56 186 140 227 95 5×30 5.4
3061-C10 10 40 36 80 63 205 157 253 106 6×35 7.3
3061-C12.5 12.5 44 41 88 70 232 175 282 119 8×45 10.3
3061-C16 16 50 46 100 79 251 198 319 135 8×45 14.3
3061-C20 20 56 51 112 89 280 221 356 150 8×50 19.9
3061-C25 25 63 57 126 99 310 248 399.5 168 10×60 28.1
3061-C32 32 71 65 142 112 348 280 451.5 190 10×70 40.9
3061-C40 40 79 72 158 125 385 313 503.5 213 10×80 55.4
3061-C50 50 89 81 178 140 430 350 564.5 248 10×90 80.6
3061-C63 63 100 91 200 157 473 394 635 267 10×100 112.3
3061-C80 80 112 102 224 177 533 444 714 301 10×120 158.6
3061-C100 100 126 114 252 200 591 500 803 340 10×120 222.1
3061-C125 125 141 128 282 221 652 560 899.5 380 10×140 310.3

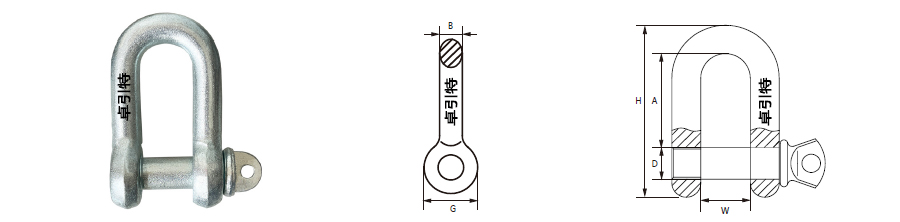

普通D型卸扣

●大开口尺寸，适用范围更广
●符合 Q/HAG 3.16-2017 标准
●安全系数 4:1



规格型号 额载(T) 尺寸（mm） 自重 kg/ 只
W D A B G H
DW-M10 0.5 20±0.8 11±0.5 36.5 10 23 64 0.124
DW-M12 0.93 24±1 15±0.8 44.5 12 29 79 0.237
DW-M16 1.44 32±1 19±0.8 60.5 16 38 105 0.547
DW-M20 2.1 36±1.2 24±1 68 20 46 123 0.957
DW-M22 2.7 40±1.2 27±1 76.5 22 48 136 1.285
DW-M24 3.3 45±1.2 30±1 85 24 58 153 1.939
DW-M27 4.1 55±1.5 33±1.5 93.5 27 63 170 2.762
DW-M30 4.9 60±1.5 36±1.5 102 30 70 178 3.548
DW-M36 7.5 64±2.5 42±1.5 109 36 75 203.5 5.34
DW-M40 9.5 70±2.5 44±1.5 - 40 87 - 7.62
DW-M45 10.7 80±2.5 49±1.5 - 45 92 - 70.4
※ DW-M40 、DW-M45 表面发黑处理，其他型号表面为电镀锌处理
