产品编号:ZYT02192
对这个产品感兴趣?
返回上一页

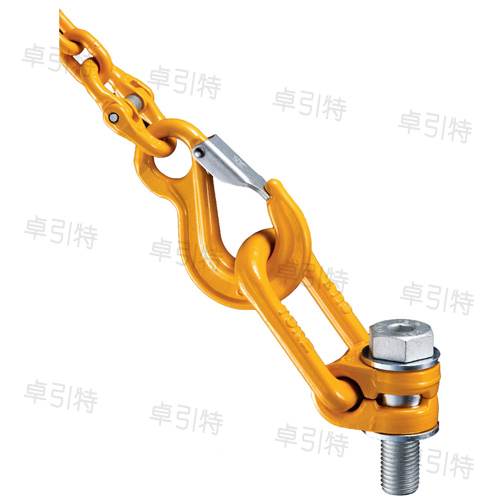

侧拉型螺栓吊点
●侧拉型螺栓吊环满足或者超过ASME B30.26(美国机械工程师协会)规范的要求.
●起重吊环上所采用的锻造合金钢均经过淬火和回火处理.
●所有锻件以及螺栓上都印有批次编号,以便于保证产品质量的可追溯性.
●起重吊环均可360°旋转.
●螺栓为统一公制螺纹(ASME / ANSIB18.3.1 M),规格为满足DIN EN ISO4762标准的12.9级内六角螺栓.
●试验载荷为工作载荷的2.5倍.
●在1.5倍工作载荷拉力下通过20000次的疲劳测试.
●产品经过100%磁粉探伤检验.
●可提供订制UNC美制螺纹
●可提供订制加长螺杆

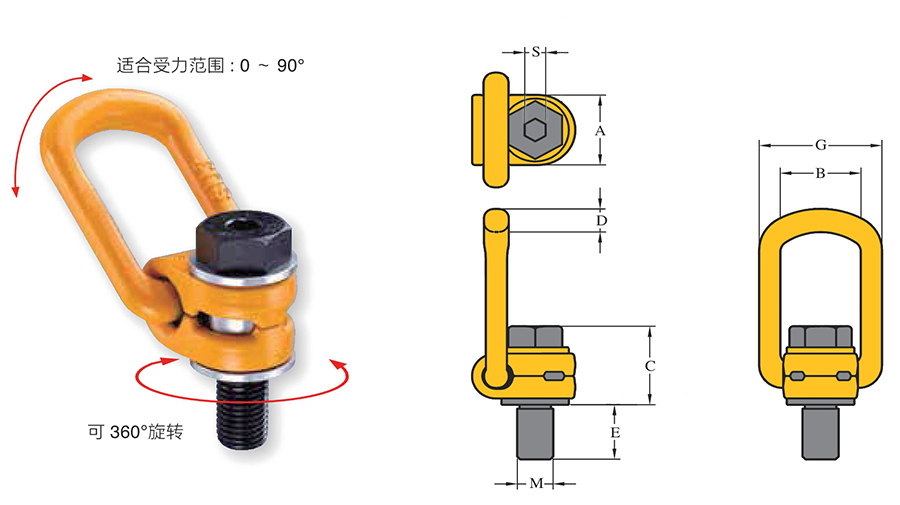

规格型号
额载
锁紧扭矩
尺寸(mm)
自重
T
N m
A
B
C
D
E
F
G
H
S
SW
Kg
VLBG-M 8x1.25
0.3
30
30
35
35
10
11
85
55
29
6
13
0.2
VLBG-M10x1.5
0.63
60
30
35
36
10
16
85
55
29
6
17
0.3
VLBG-M12x1.75
1
100
33
37
44
14
18
98
57
36
8
19
0.5
VLBG-M14x2.0
1.2
120
33
37
45
14
21
98
57
36
10
22
0.5
VLBG-M16x2.0
1.5
150
33
37
46
14
24
98
57
36
10
24
0.5
VLBG-M18x2.0
2
200
50
54
57
17
26
140
82
44
12
30
1.3
VLBG-M20x2.5
2.5
250
50
54
57
17
30
140
82
44
12
30
1.3
VLBG-M24x3.0
4
400
50
54
59
17
36
140
82
44
14
36
1.4
VLBG-M27x3.0
4
400
60
65
79
23
38
170
99
62
17
41
2.8
VLBG-M30x3.5
5
500
60
65
81
23
48
170
99
62
17
46
3.1
VLBG-M36x4.0
7
700
60
65
88
23
54
178
99
65
22
55
3.3
VLBG-M36x4.0
8
800
77
85
101
27
62
225
124
78
22
55
5.8
VLBG-M42x4.5
10
1000
77
85
104
27
72
225
124
78
24
65
6.3
VLBG-M42x4.5
15
1500
95
104
112
36
63
256
158
86
24
65
10.8
VLBG-M48x5.0
20
2000
95
104
120
36
72
259
158
90
27
75
11.6

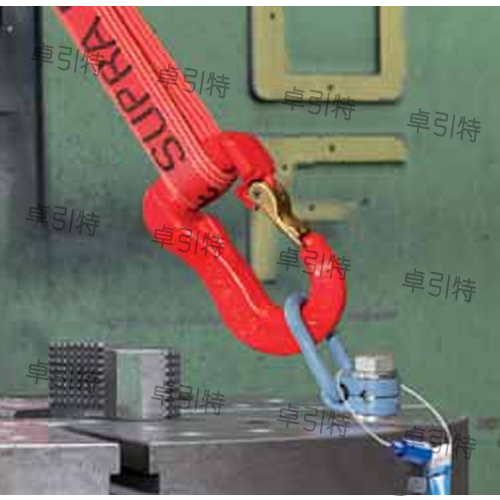

应用场景
