产品编号:ZYT021130
对这个产品感兴趣?
返回上一页
单肢压制索具
●单肢压制索具系列产品符合GB/T16762-2009标准.
●每套单肢压制索具都挂有铭牌,载有批次编号额载等信息,以便于保证产品质量的可追溯性.
●加入索具套环、重型套环可延长钢丝绳索具的使用寿命.
●安全系数5:1.
●适用温度-40℃-150℃.
●钢丝绳结构不同,其额载不同,可根据客户要求的钢丝绳结构计算额载.
●表中的额载计算依据为Φ6~Φ60采用6x37(b)-1670级钢丝绳,Φ62~Φ120采用8x61(b)-1670级钢丝绳
●可提供Φ1.2~Φ60不锈钢304和316材质组合式压制索具,具体参数请联系卓引特销售部.
●钢丝绳长度L根据客户要求

规格型号 绳径 额载 长度L 主吊环 主吊环尺寸 吊钩
mm T m T AxBxd(mm) T
WSSH06 6 0.3 0.5~10 1.6 60*110*13 1.12
WSSH07 7 0.5 0.5~10 1.6 60*110*13 1.12
WSSH08 8 0.6 0.5~10 1.6 60*110*13 1.12
WSSH09 9 0.8 0.5~10 1.6 60*110*13 1.12
WSSH10 10 1 0.5~10 1.6 60*110*13 1.12
WSSH11 11 1.2 0.5~10 1.6 60*110*13 2
WSSH12 12 1.4 0.5~10 1.6 60*110*13 2
WSSH13 13 1.6 1~10 1.6 60*110*13 2
WSSH14 14 1.9 1~10 2.12 60*110*16 2
WSSH16 16 2.4 1~10 3.15 75*135*18 3.15
WSSH18 18 3.15 1~10 3.15 75*135*18 3.15
WSSH20 20 3.9 1~10 5.3 90*160*22 5.3
WSSH22 22 4.7 1~10 5.3 90*160*22 5.3
WSSH24 24 5.6 1~10 8 100*180*26 8
WSSH26 26 6.6 1~10 8 100*180*26 8
WSSH28 28 7.7 1~10 8 100*180*26 8
WSSH30 30 8.8 1~10 11.2 110*200*32 12.5
WSSH32 32 10 1~10 11.2 110*200*32 12.5
WSSH34 34 11.2 1.5~10 11.2 110*200*32 12.5
WSSH36 36 12.7 1.5~10 14 140*260*36 15
WSSH38 38 14.1 1.5~10 14 140*260*36 15
WSSH40 40 15.6 1.5~10 17 160*300*40 21.2
WSSH42 42 17.2 1.5~10 21.2 180*340*45 21.2
WSSH44 44 18.9 1.5~10 21.2 180*340*45 21.2
WSSH46 46 20.7 1.5~10 21.2 180*340*45 21.2
WSSH48 48 22.4 1.5~10 31.5 190*350*50 31.5
WSSH50 50 24.5 1.8~10 31.5 190*350*50 31.5
WSSH52 52 26.4 1.8~10 31.5 190*350*50 31.5
WSSH54 54 28.5 1.8~10 31.5 190*350*50 31.5
WSSH56 56 30.7 1.8~10 31.5 190*350*50 31.5

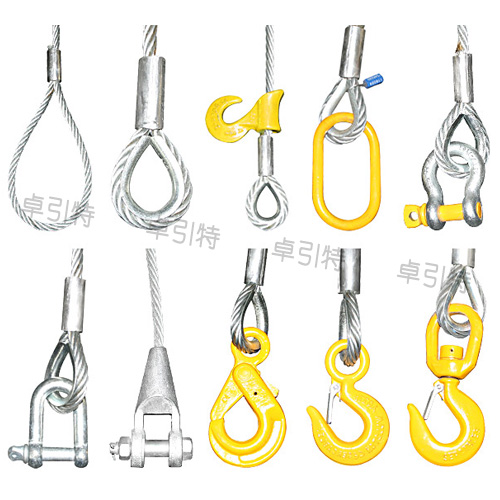

●单肢压制索具标配吊钩为8-013型,如需配置其他末端件需备注产品代号,如WSSH06、长度2m、配置8-081吊钩,规格型号为WSSH06*2M-8-081
