产品编号:ZYT021131
对这个产品感兴趣?
返回上一页
双肢压制索具


●组合式压制索具系列产品符合GB/T16762-2009标准.
●每套组合式压制索具都挂有铭牌,载有批次编号额载等信息,以便于保证产品质量的可追溯性.

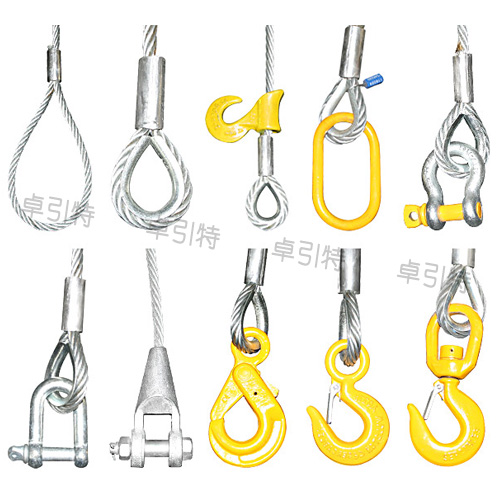

●加入索具套环、重型套环可延长钢丝绳索具的使用寿命.
●安全系数5:1.
●适用温度-40℃-150℃.
●钢丝绳结构不同,其额载不同,可根据客户要求的钢丝绳结构计算额载.
●表中的额载计算依据为Φ6~Φ60采用6x37(b)-1670级钢丝绳,Φ62~Φ120采用8x61(b)-1670级钢丝绳
●可提供Φ1.2~Φ60不锈钢304和316材质组合式压制索具,具体参数请联系卓引特销售部.
●钢丝绳长度L根据客户要求

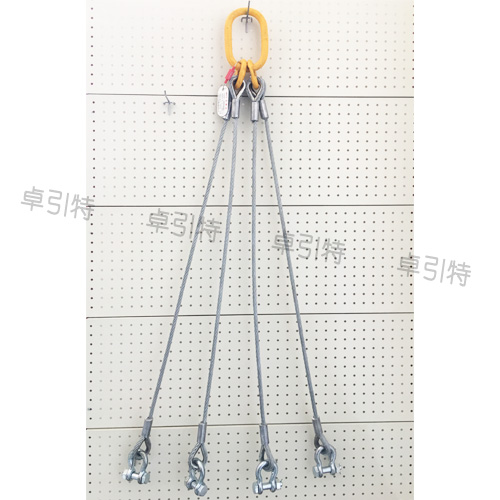

单肢压制索具 双肢压制索具 三、四肢压制索具
产品型号 绳径d 额载 产品型号 绳径d 额载kn 产品型号 绳径d 额载kn
mm kn mm
0~90°

90~120°
mm
0~45°

45~60°
WSSH06 6 3.2 WSDH06 6 4.5 3.2 WSFH06 6 6.7 4.8
WSSH07 7 4.3 WSDH07 7 6.1 4.3 WSFH07 7 9.1 6.5
WSSH08 8 5.7 WSDH08 8 7.9 5.7 WSFH08 8 12 8.5
WSSH09 9 7.2 WSDH09 9 10 7.2 WSFH09 9 15 11
WSSH10 10 8.9 WSDH10 10 12 8.9 WSFH10 10 19 13
WSSH11 11 11 WSDH11 11 15 11 WSFH11 11 23 16
WSSH12 12 13 WSDH12 12 18 13 WSFH12 12 27 19
WSSH13 13 15 WSDH13 13 21 15 WSFH13 13 31 22
WSSH14 14 17 WSDH14 14 24 17 WSFH14 14 36 26
WSSH16 16 23 WSDH16 16 32 23 WSFH16 16 48 34
WSSH18 18 29 WSDH18 18 40 29 WSFH18 18 60 43
WSSH20 20 35 WSDH20 20 50 35 WSFH20 20 74 53
WSSH22 22 43 WSDH22 22 60 43 WSFH22 22 90 64
WSSH24 24 51 WSDH24 24 71 51 WSFH24 24 107 76
WSSH26 26 60 WSDH26 26 84 60 WSFH26 26 126 90
WSSH28 28 69 WSDH28 28 97 69 WSFH28 28 146 104
WSSH30 30 80 WSDH30 30 112 80 WSFH30 30 168 120
WSSH32 32 91 WSDH32 32 127 91 WSFH32 32 191 136
WSSH34 34 102 WSDH34 34 143 102 WSFH34 34 214 153
WSSH36 36 115 WSDH36 36 161 115 WSFH36 36 241 172
WSSH38 38 128 WSDH38 38 179 128 WSFH38 38 269 192
WSSH40 40 142 WSDH40 40 199 142 WSFH40 40 298 213
WSSH42 42 157 WSDH42 42 220 157 WSFH42 42 330 235
WSSH44 44 172 WSDH44 44 240 172 WSFH44 44 360 257
WSSH46 46 187 WSDH46 46 262 187 WSFH46 46 393 280
WSSH48 48 203 WSDH48 48 285 203 WSFH48 48 427 305
WSSH50 50 221 WSDH50 50 309 221 WSFH50 50 464 331
WSSH52 52 239 WSDH52 52 335 239 WSFH52 52 503 359
WSSH54 54 258 WSDH54 54 361 258 WSFH54 54 542 387
WSSH56 56 277 WSDH56 56 388 277 WSFH56 56 582 416
WSSH58 58 298 WSDH58 58 417 298 WSFH58 58 626 447
WSSH60 60 319 WSDH60 60 446 319 WSFH60 60 669 478
