●三肢压制索具系列产品符合GB/T16762-2020标准.
●每套三肢压制索具都挂有铭牌，载有批次编号额载等信息,以便于保证产品质量的可追溯性.
●加入索具套环、重型套环可延长钢丝绳索具的使用寿命.
●安全系数5:1.
●适用温度-40℃-150℃.
●钢丝绳结构不同，其额载不同，可根据客户要求的钢丝绳结构计算额载.
●表中的额载计算依据为GB/T20118标准中的6x37M-1770级纤维芯钢丝绳
●可提供Φ1.2～Φ60不锈钢304和316材质组合式压制索具，具体参数请联系卓引特销售部.
●钢丝绳长度L根据客户要求

规格型号	绳径	额载T		长度L	主吊环	AxBxd(mm)		吊钩
	mm	0~90°	90~120°	m	T	主环	子环	T
WSTH06-013	6	0.73	0.52	0.5~10	3.8	70*120*16	51*95*13	1.12
WSTH08-013	8	1.29	0.92	0.5~10	3.8	70*120*16	51*95*13	1.12
WSTH09-013	9	1.63	1.17	0.5~10	3.8	70*120*16	51*95*13	1.12
WSTH10-013	10	2.01	1.44	1~10	3.8	70*120*16	51*95*13	1.12
WSTH11-013	11	2.44	1.74	1~10	3.8	70*120*16	51*95*13	2
WSTH12-013	12	2.9	2.07	1~10	3.8	70*120*16	51*95*13	2
WSTH13-013	13	3.4	2.43	1~10	3.8	70*120*16	51*95*13	2
WSTH14-013	14	3.93	2.81	1~10	7.6	90*170*22	80*150*20	2
WSTH16-013	16	5.17	3.69	1~10	7.6	90*170*22	80*150*20	3.15
WSTH18-013	18	6.52	4.66	1~10	7.6	90*170*22	80*150*20	3.15
WSTH20-013	20	8.06	5.76	1~10	12.7	110*210*28	90*170*22	5.3
WSTH22-013	22	9.76	6.97	1~10	12.7	110*210*28	90*170*22	5.3
WSTH24-013	24	11.61	8.29	1~10	12.7	110*210*28	90*170*22	8
WSTH26-013	26	13.62	9.73	1~10	15.2	140*270*32	100*190*25	8
WSTH28-013	28	15.78	11.27	1~10	25	140*270*38	140*270*32	8
WSTH30-013	30	18.13	12.95	1~10	25	140*270*38	140*270*32	12.5
WSTH32-013	32	20.64	14.74	1~10	25	140*270*38	140*270*32	12.5
WSTH36-013	36	26.11	18.65	1.5~10	34	170*320*45	140*270*38	15
WSTH40-013	40	32.21	23.01	1.5~10	34	170*320*45	140*270*38	21.2
WSTH44-013	44	38.96	27.83	1.5~10	40	200*380*50	140*270*38	21.2

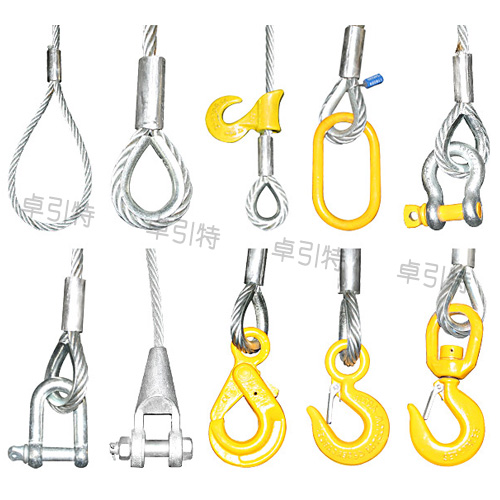

●三肢压制索具标配吊钩为8-013型，如需配置其他末端件需备注产品代号，如WSTH06、长度2m、配置8-081吊钩，规格型号为WSTH06*2M-8-081
