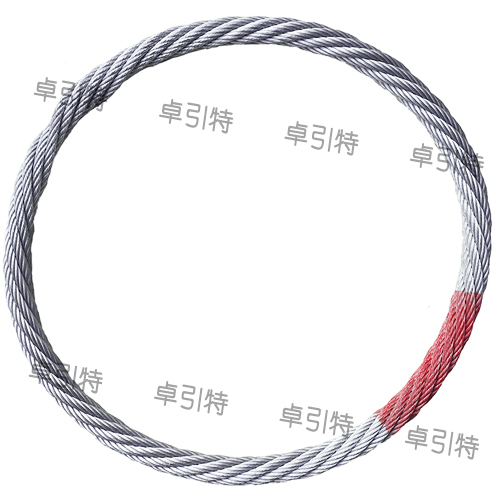

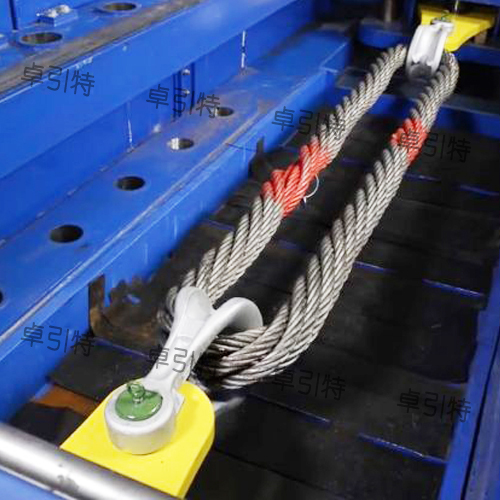

无接头绳圈
无接头绳圈
●表中无接头绳圈子绳采用 b 类、ab 类、麻芯、钢丝绳公称抗拉强度 1670MPa 系列钢丝绳制作.
●可根据要求选用镀锌涂油、镀锌无油和光面三种钢丝绳制作无接头绳圈.
●无接头绳圈索具所用子绳规格不同,其破断载荷不同,可根据客户需求的钢丝绳结构来计算索具的破断载荷.
●无接头绳圈索具的最小破断力是额定载荷的 5 倍。根据行业要求的不同也可采用其它安全系数,当承载重量被精确计算或测定,提升操作被监控和操纵,动态系数被限定时安全系数可按《钢丝绳吊索 环索》GB/T30587-2014 执行,即绳圈直径≤ 60mm 时安全系数取 5,绳圈直径Φ60 ~ Φ150mm 时安全系数为(6.330.022D),绳圈直径大于 Φ150mm 时安全系数不得小于 3.
●绳圈周长最短为 50 倍索体直径.
●吊点部位最小弯曲半径不得小于 1.5d.
●表中角度为对角腿之间的角度.

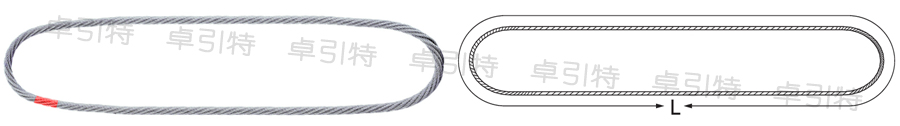

●无接头绳圈长度L根据客户要求
![](/web_upfile/ck_file/images/2017/06/WJTSQ900.jpg)
产品型号 | 最小破断力 | 单只额定载荷 | 双只额定载荷(KN) | 自重 | |
KN | KN |
![]() 0~90° |
![]() 90~120° |
kg/m | |
WJT15 | 125 | 25 | 45 | 35 | 0.67 |
WJT18 | 181 | 36 | 65 | 51 | 0.97 |
WJT21 | 246 | 49 | 88 | 69 | 1.33 |
WJT24 | 321 | 64 | 116 | 90 | 1.72 |
WJT27 | 407 | 81 | 147 | 114 | 2.18 |
WJT30 | 503 | 101 | 181 | 141 | 2.7 |
WJT33 | 608 | 122 | 219 | 170 | 3.27 |
WJT36 | 723 | 145 | 260 | 202 | 3.88 |
WJT39 | 850 | 170 | 306 | 238 | 4.56 |
WJT42 | 985 | 197 | 355 | 276 | 5.29 |
WJT48 | 1285 | 257 | 463 | 360 | 6.91 |
WJT54 | 1632 | 326 | 588 | 457 | 8.73 |
WJT60 | 2009 | 402 | 723 | 563 | 10.76 |
WJT66 | 2428 | 486 | 874 | 680 | 13.02 |
WJT72 | 2897 | 579 | 1043 | 811 | 15.52 |
WJT78 | 3397 | 679 | 1223 | 951 | 18.25 |
WJT84 | 3937 | 787 | 1417 | 1102 | 21.13 |
WJT90 | 4519 | 904 | 1627 | 1265 | 24.25 |
WJT96 | 5141 | 1028 | 1851 | 1439 | 27.6 |
WJT102 | 5814 | 1163 | 2093 | 1628 | 31.19 |
WJT108 | 6508 | 1302 | 2343 | 1822 | 34.94 |
WJT114 | 7252 | 1450 | 2611 | 2031 | 38.99 |
WJT120 | 8038 | 1608 | 2894 | 2251 | 43.2 |
WJT126 | 8864 | 1773 | 3191 | 2482 | 47.57 |
WJT132 | 9731 | 1946 | 3503 | 2725 | 52.25 |
WJT138 | 10608 | 2122 | 3819 | 2970 | 57.08 |
WJT144 | 11628 | 2326 | 4186 | 3256 | 62.15 |
WJT150 | 12546 | 2509 | 4517 | 3513 | 67.45 |
WJT156 | 13566 | 2713 | 4884 | 3798 | 72.99 |
WJT162 | 14688 | 2938 | 5288 | 4113 | 78.76 |
WJT168 | 15708 | 3142 | 5655 | 4398 | 85 |
WJT174 | 16932 | 3386 | 6096 | 4741 | 90.46 |
WJT180 | 18054 | 3611 | 6499 | 5055 | 97.48 |
WJT186 | 18564 | 3713 | 6683 | 5198 | 108.39 |
WJT192 | 19788 | 3958 | 7124 | 5541 | 115.41 |
WJT198 | 21012 | 4202 | 7564 | 5883 | 122.43 |
WJT204 | 22338 | 4468 | 8042 | 6255 | 130.23 |
WJT210 | 23664 | 4733 | 8519 | 6626 | 138.02 |
WJT216 | 24990 | 4998 | 8996 | 6997 | 145.82 |
WJT222 | 26418 | 5284 | 9510 | 7397 | 154.4 |
WJT228 | 27846 | 5569 | 10025 | 7797 | 162.98 |
WJT234 | 29376 | 5875 | 10575 | 8225 | 171.56 |
WJT240 | 30804 | 6161 | 11089 | 8625 | 180.13 |

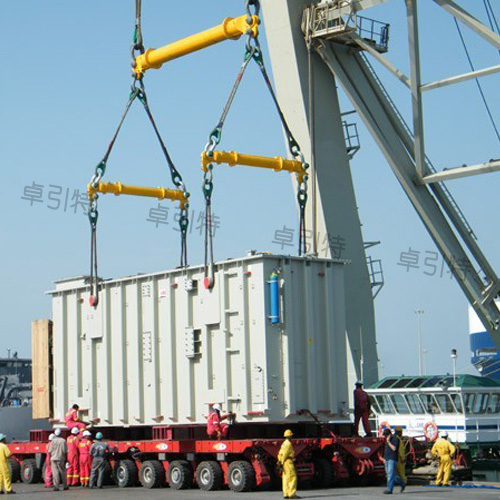

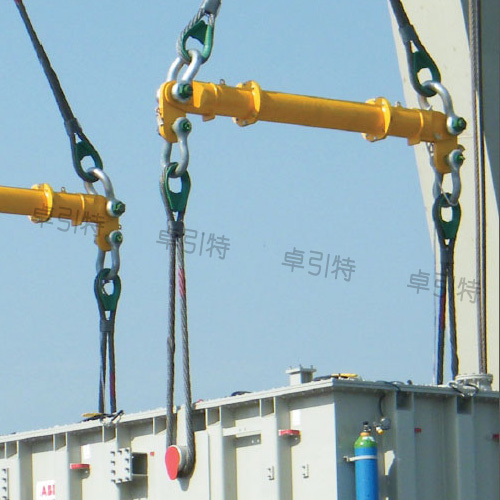

高性能无接头绳圈
●与常规无接头绳圈相比,该类绳圈在同等直径下,承载吨位更大,并在吊点部位作特殊处理,可延长索具使用寿命.
●表中高性能无接头绳圈子绳采用 a 类、ab 类、钢芯、钢丝绳公称抗拉强度 1770MPa 系列钢丝绳制作.
●可根据要求选用镀锌涂油、镀锌无油和光面三种钢丝绳制作无接头绳圈.
●无接头绳圈索具所用子绳规格不同,其破断载荷不同,可根据客户需求的钢丝绳结构来计算索具的破断载荷.
●采用更高抗拉强度等级的子绳制作时,绳圈直径可作相应减小.
●高性能无接头绳圈索具的最小破断力是额定载荷的 5 倍。根据行业要求的不同也可采用其它安全系数,当承载重量被精确计算或测定,提升操作被监控和操纵,动态系数被限定时安全系数可按《钢丝绳吊索 环索》GB/T30587-2014 执行,即绳圈直径≤ 60mm 时安全系数取 5,绳圈直径Φ60 ~ Φ150mm 时安全系数为(6.330.022D),绳圈直径大于 Φ150mm 时安全系数不得小于 3.
●绳圈周长最短为 50 倍索体直径.
●吊点部位最小弯曲半径不得小于 1.5d.
●表中角度为对角腿之间的角度.
●无接头绳圈长度L根据客户要求
产品型号 | 直径 | 最小破断力 | 单只额定载荷 | 双只额定载荷(kN) | 自重 | |
mm | kN | (kN) |
![]() 0~90° |
![]() 90~120° |
kg/m | |
GJT48 | 48 | 1642 | 328 | 590 | 459 | 8.56 |
GJT54 | 54 | 2080 | 416 | 748 | 582 | 10.8 |
GJT60 | 60 | 2570 | 514 | 925 | 719 | 13.36 |
GJT66 | 66 | 3111 | 622 | 1120 | 871 | 16.65 |
GJT72 | 72 | 3702 | 740 | 1333 | 1037 | 19.81 |
GJT78 | 78 | 4345 | 869 | 1564 | 1217 | 23.26 |
GJT84 | 84 | 5039 | 1008 | 1814 | 1411 | 26.97 |
GJT96 | 96 | 6581 | 1316 | 2369 | 1843 | 35.22 |
GJT108 | 108 | 8330 | 1666 | 2999 | 2332 | 44.58 |
GJT120 | 120 | 10284 | 2057 | 3702 | 2880 | 55.03 |
GJT132 | 132 | 12443 | 2489 | 4479 | 3484 | 66.59 |
GJT144 | 144 | 14808 | 2962 | 5331 | 4146 | 79.25 |
GJT156 | 156 | 17379 | 3476 | 6256 | 4866 | 93.01 |
GJT168 | 168 | 20156 | 4031 | 7256 | 5644 | 107.87 |
GJT180 | 180 | 23138 | 4628 | 8330 | 6479 | 123.83 |
GJT192 | 192 | 26326 | 5265 | 9477 | 7371 | 140.89 |
GJT198 | 198 | 27997 | 5599 | 10079 | 7839 | 149.84 |
GJT204 | 204 | 29719 | 5944 | 10699 | 8321 | 159.05 |
GJT210 | 210 | 31493 | 6299 | 11337 | 8818 | 168.55 |
GJT216 | 216 | 32383 | 6477 | 11658 | 9067 | 177.04 |
GJT222 | 222 | 34207 | 6841 | 12315 | 9578 | 187.01 |
GJT228 | 228 | 36081 | 7216 | 12989 | 10103 | 197.25 |
GJT234 | 234 | 38005 | 7601 | 13682 | 10641 | 207.77 |
GJT240 | 240 | 39979 | 7996 | 14392 | 11194 | 218.57 |
GJT246 | 246 | 42020 | 8400 | 15125 | 11765 | 241 |
GJT252 | 252 | 44060 | 8810 | 15860 | 12335 | 254 |
GJT258 | 258 | 46205 | 9240 | 16630 | 12935 | 265 |
GJT264 | 264 | 48345 | 9665 | 17405 | 13535 | 280 |
GJT270 | 270 | 50590 | 10115 | 18210 | 14165 | 291 |
GJT276 | 276 | 52835 | 10565 | 19020 | 14790 | 304 |
GJT282 | 282 | 55180 | 11035 | 19865 | 15450 | 318 |
GJT288 | 288 | 57525 | 11505 | 20710 | 16105 | 332 |
GJT 294 | 294 | 59975 | 11995 | 21590 | 16790 | 345 |
GJT 300 | 300 | 62420 | 12480 | 22470 | 17475 | 359 |
GJT 306 | 306 | 64970 | 12990 | 23390 | 18190 | 374 |
GJT312 | 312 | 67520 | 13500 | 24305 | 18905 | 388 |
GJT318 | 318 | 70175 | 14035 | 25260 | 19645 | 403 |
GJT324 | 324 | 72825 | 14565 | 26215 | 20390 | 419 |

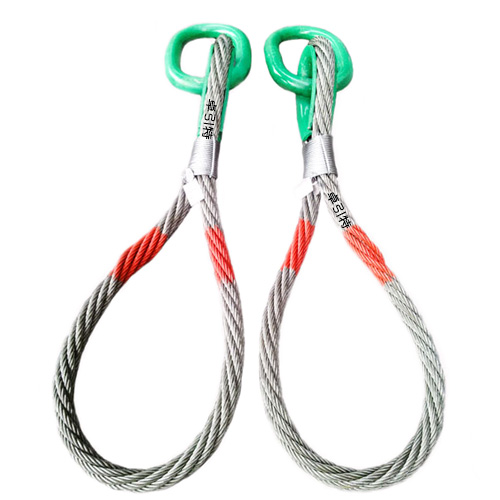

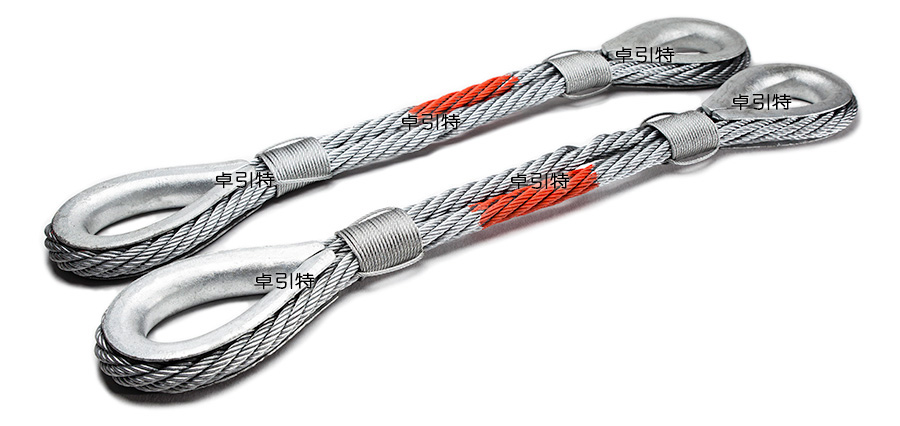

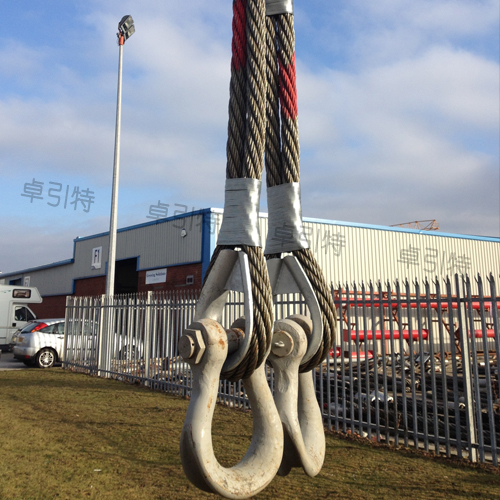

双扣型无接头绳圈
●无接头绳圈钢丝绳直径60mm以下可配合索具套环加工成双扣型无接头绳圈
●索具套环尺寸符合GB/T 5974.1-2006标准
●强度大于插编钢丝绳索具和压制钢丝绳索具
●比插编钢丝绳和压制钢丝绳索具更加柔软
●长度按需制作
![](/web_upfile/ck_file/images/2018/11/WJTSQ9002.jpg)
无接头绳圈使用说明
PDF文件下载
