产品编号:ZYT021138
对这个产品感兴趣?
返回上一页
重要用途钢丝绳

●可提供符合GB8918-2006、GB/T20118、GB/T20067-2006标准钢丝绳.
●钢丝绳直径范围1mm~190mm.
●类别为点接触、线接触、面接触钢丝绳.
●表面处理有涂油、镀锌无油、镀锌涂油.

6×19(a)类圆股钢丝绳

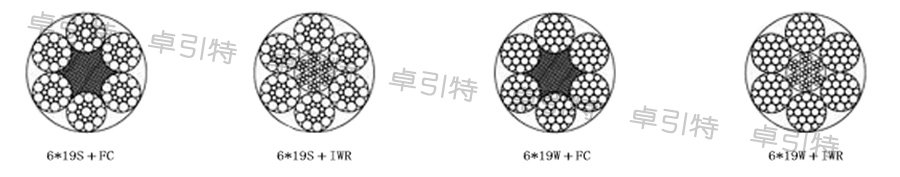

●绳结构:6x19S+FC 6x19S+IWR 6x19W+FC 6x19W+IWR
●用 途:6×19S:高炉卷扬、石油钻井、大型浇铸吊车( 钢芯)、繁忙起重及其他重要用途起重机、热移钢机( 钢芯)、船舶张拉桅杆吊桥( 钢芯)
              6×19W:石油钻井、大型浇铸吊车( 钢芯)、繁忙起重及其他重要用途起重机、热移钢机( 钢芯)、船舶装卸



钢丝绳 公称直径
(mm)
钢丝绳参考重量
(kg/100m)
钢丝绳公称抗拉强度(MPa)
1570 1670 1770 1870 1960 2160
钢丝绳最小破断力(kN)
天然纤维芯
钢丝绳
合成纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
6 13.3 13.0 14.6 18.7 20.1 19.8 21.4 21.0 22.7 22.2 24.0 23.3 25.1 25.7 27.7
7 18.1 17.6 19.9 25.4 27.4 27.0 29.1 28.6 30.9 30.2 32.6 31.7 34.2 34.9 37.7
8 23.6 23.0 25.9 33.2 35.8 35.3 38.0 37.4 40.3 39.5 42.6 41.4 44.6 45.6 49.2
9 29.9 29.1 32.8 42 45.3 44.6 48.2 47.3 51.0 50.0 53.9 52.4 56.5 57.7 62.3
10 36.9 36.0 40.6 51.8 55.9 55.1 59.5 58.4 63.0 61.7 66.6 64.7 69.8 71.3 76.9
11 44.6 43.5 49.1 62.7 67.6 66.7 71.9 70.7 76.2 74.7 80.6 78.3 84.4 86.2 93.0
12 53.1 51.8 58.4 74.6 80.5 79.4 85.6 84.1 90.7 88.9 95.9 93.1 100 103 111
13 62.3 60.8 68.5 87.6 94.5 93.1 100 98.7 106 104 113 109 118 120 130
14 72.2 70.5 79.5 102 110 108 117 114 124 121 130 127 137 140 151
16 94.4 92.1 104 133 143 141 152 150 161 158 170 166 179 182 197
18 119 117 131 168 181 179 193 189 204 200 216 210 226 231 249
20 147 144 162 207 224 220 238 234 252 247 266 259 279 285 308
22 178 174 196 251 271 267 288 283 305 299 322 313 338 345 372
24 212 207 234 298 322 317 342 336 363 355 383 373 402 411 443
26 249 243 274 350 378 373 402 395 426 417 450 437 472 482 520
28 289 282 318 406 438 432 466 458 494 484 522 507 547 559 603
30 332 324 365 466 503 496 535 526 567 555 599 582 628 642 692
32 377 369 415 531 572 564 609 598 645 632 682 662 715 730 787
34 426 416 469 599 646 637 687 675 728 713 770 748 807 824 889
36 478 466 525 671 724 714 770 757 817 800 863 838 904 924 997
38 532 520 585 748 807 796 858 843 910 891 961 934 1010 1030 1110
40 590 576 649 829 894 882 951 935 1010 987 1070 1030 1120 1140 1230
42 670 654 737 914 986 972 1049 1030 1112 1088 1174 1141 1231 -- --
注:最小钢丝破断拉力总和= 钢丝绳最小破断拉力×1.214(纤维芯)或1.308(钢芯)。


6×19(a)、6×37(a) 类圆股钢丝绳

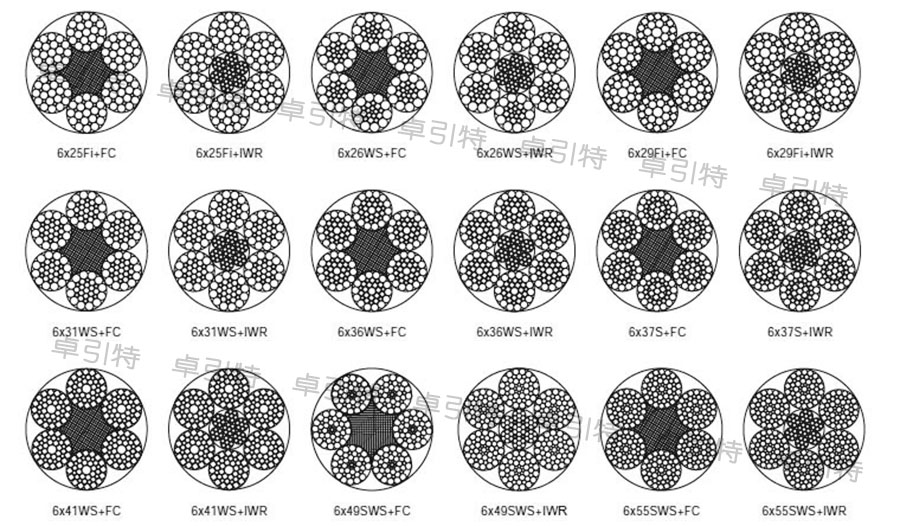

●绳结构: 6×25Fi+FC 6×25Fi+IWR 6×26WS+FC 6×26WS+IWR 6×29Fi+FC 6×29Fi+IWR 6×31WS+FC 6×31WS+IWR 6×36WS+FC 6×36WS+IWR 6×37S+FC 6×37S+IW R 6×41WS+FC 6×41WS+IWR 6×49SWS+FC 6×49SWS+IWR 6×55SWS+FC 6×55SWS+IWR
●用 途: 6×25Fi: 高炉卷扬、石油钻井、大型浇铸吊车( 钢芯)、繁忙起重及其他重要用途起重机、热移钢机( 钢芯)、船舶装卸。
6×26WS: 高炉卷扬、石油钻井、繁忙起重及其他重要用途起重机。
6×29Fi: 高炉卷扬、石油钻井、繁忙起重及其他重要用途起重机、热移钢机( 钢芯)、船舶装卸。
6×31WS: 高炉卷扬、石油钻井、繁忙起重及其他重要用途起重机、热移钢机( 钢芯)、船舶装卸、拖船、货网。
6×36WS: 立井平衡绳( 仅限于交互捻)、高炉卷扬、石油钻井、大型浇铸吊车( 钢芯)、繁忙起重及其他重要用途起重机、热移钢机( 钢芯)、 船舶装卸、拖船、货网、打捞沉船。
6×37S : 立井平衡绳( 仅限于交互捻)、繁忙起重及其他重要用途起重机、热移钢机( 钢芯)、船舶装卸、拖船、货网、打捞沉船。
6×41WS: 高炉卷扬、大型浇铸吊车( 钢芯)、繁忙起重及其他重要用途起重机、打捞沉船
6×49SWS、6×55SWS: 繁忙起重及其他重要用途起重机、打捞沉船




钢丝绳 公称直径
(mm)
钢丝绳参考重量
(kg/100m)
钢丝绳公称抗拉强度(MPa)
1570 1670 1770 1870 1960 2160
钢丝绳最小破断力(kN)
天然纤维芯
钢丝绳
合成纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
8 24.3 23.7 26.8 33.2 35.8 35.3 38.0 37.4 40.3 39.5 42.6 41.4 44.7 45.6 49.2
10 38.0 37.1 41.8 51.8 55.9 55.1 59.5 58.4 63.0 61.7 66.6 64.7 69.8 71.3 76.9
12 54.7 53.4 60.2 74.6 80.5 79.4 85.6 84.1 90.7 88.9 95.9 93.1 100 103 111
13 64.2 62.7 70.6 87.6 94.5 93.1 100 98.7 106 104 113 109 118 120 130
14 74.5 72.7 81.9 102 110 108 117 114 124 121 130 127 137 140 151
16 97.3 95.0 107 133 143 141 152 150 161 158 170 166 179 182 197
18 123 120 135 168 181 179 193 189 204 200 216 210 226 231 249
20 152 148 167 207 224 220 238 234 252 247 266 259 279 285 308
22 184 180 202 251 271 267 288 283 305 299 322 313 338 345 372
24 219 214 241 298 322 317 342 336 363 355 383 373 402 411 443
26 257 251 283 350 378 373 402 395 426 417 450 437 472 482 520
28 298 291 328 406 438 432 466 458 494 484 522 507 547 559 603
30 342 334 376 466 503 496 535 526 567 555 599 582 628 642 692
32 389 380 428 531 572 564 609 598 645 632 682 662 715 730 787
34 439 429 483 599 646 637 687 675 728 713 770 748 807 824 889
36 492 481 542 671 724 714 770 757 817 800 863 838 904 924 997
38 549 536 604 748 807 796 858 843 910 891 961 934 1010 1030 1110
40 608 594 669 829 894 882 951 935 1010 987 1070 1030 1120 1140 1230
42 670 654 737 914 986 972 1050 1030 1110 1090 1170 1140 1230 1260 1360
44 736 718 809 1000 1080 1070 1150 1130 1220 1190 1290 1250 1350 1380 1490
46 804 785 884 1100 1180 1170 1260 1240 1330 1310 1410 1370 1480 1510 1630
48 876 855 963 1190 1290 1270 1370 1350 1450 1420 1530 1490 1610 1640 1770
50 950 928 1040 1300 1400 1380 1490 1460 1580 1540 1660 1620 1740 1780 1920
52 1030 1000 1130 1400 1510 1490 1610 1580 1700 1670 1800 1750 1890 1930 2080
54 1110 1080 1220 1510 1630 1610 1730 1700 1840 1800 1940 1890 2030 2080 2240
56 1190 1160 1310 1620 1750 1730 1860 1830 1980 1940 2090 2030 2190 2240 2410
58 1280 1250 1410 1740 1880 1850 2000 1960 2120 2080 2240 2180 2350 2400 2590
60 1370 1340 1500 1870 2010 1980 2140 2100 2270 2220 2400 2330 2510 2570 2770
62 1470 1610 1990 2150 2120 2290 2250 2420 2370 2560 2490 2680 -- --
64 1570 1710 2120 2290 2260 2440 2390 2580 2530 2730 2650 2860 -- --
66 1670 1820 2260 2430 2460 2590 2540 2740 2690 2900 2820 3040 -- --
68 1770 1930 2400 2580 2550 2750 2700 2910 2850 3080 2990 3230 -- --
70 1880 2050 2540 2740 2700 2910 2860 3090 3020 3260 3170 3420 -- --
72 1990 2170 2690 2900 2860 3080 3030 3270 3200 3450 3350 3620 -- --
74 2100 2290 2840 3060 3020 3260 3200 3450 3380 3650 3540 3820 -- --
76 2210 2410 2990 3230 3180 3430 3370 3640 3560 3850 3740 4030 -- --
78 2330 2540 3150 3400 3350 3620 3550 3830 3750 4050 3940 4250 -- --
80 2450 2680 3320 3580 3530 3800 3740 4030 3950 4260 4140 4470 -- --
82 2580 2810 3480 3760 3710 4000 3930 4240 4150 4480 4350 4690 -- --
84 2700 2950 3660 3940 3890 4190 4120 4450 4350 4700 4560 4920 -- --
86 2830 3090 3830 4130 4080 4400 4320 4660 4560 4920 4780 5160 -- --
88 2970 3240 4010 4330 4270 4600 4520 4880 4780 5160 5010 5400 -- --
90 3100 3390 4200 4530 4460 4820 4730 5100 5000 5390 5240 5650 -- --
92 3240 3540 4390 4730 4660 5030 4940 5330 5220 5630 5470 5910 -- --
94 3380 3690 4580 4940 4870 5250 5160 5570 5450 5890 5720 6170 -- --
96 3530 3850 4770 5150 5080 5480 5380 5810 5690 6140 5960 6430 -- --
98 3680 4010 4980 5370 5290 5710 5610 6050 5930 6390 6200 6700 -- --
100 3830 4180 5180 5590 5510 5950 5840 6300 6170 6660 6470 6980 -- --
注:最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.226(纤维芯)或1.321(钢芯),其中6×37S 纤维芯为1.191,钢芯为1.283。



钢丝绳主要用途推荐表
用 途 名 称 结 构 备 注
立井提升 三角股钢丝绳 6VX37S 6VX37 6VX34 6VX30 6VX43 6VX21
线接触钢丝绳 6X19S 6X19W 6X25Fi 6X29Fi 6X26WS 6X31WS
多层股钢丝绳 6X36WS 6X41WS
开凿立井提
(建井用)
多层股钢丝绳及
异形股钢丝绳
18X7 17X7 35WX7 24WX7 34X7 36X7 4VX39S 4VX48S 用于罐道的立井
立井平衡绳 钢丝绳 6X37S 6X36WS 4VX39S 4VX48S
多层股钢丝绳 18X7 17X7 35WX7 24WX7 34X7 36X7
斜井提升
(绞车)
钢丝绳三角股 6VX18 6VX19
钢丝绳 6X7 仅适用于交互捻
高炉卷扬 三角股钢丝绳 6VX37S 6VX37 6VX30 6VX34 6VX43 仅适用于交互捻
线接触钢丝绳 6X19S 6X25Fi 6X29Fi 6X26WS 6X31WS 6X36WS 6X41WS
立井罐道及
索道
三角股钢丝绳 6VX18 6VX19
多层股钢丝绳 18X7 17X17
露天斜坡卷扬 三角股钢丝绳 6VX37S 6VX37 6VX30 6VX34 6VX43
线接触钢丝绳 6X36WS 6X37S 6X41WS 6X49SWS 6X55SWS
石油钻井 线接触钢丝绳 6X19S 6X19W 6X25Fi 6X29Fi 6X26WS 6X31WS6X36WS 也可采用钢芯
牵引胶带运输机、索道及地面缆车 线接触钢丝绳 6X19S 6X19W 6X25Fi 6X29Fi 6X26WS 6X31WS6X36WS 6X41WS 6X19W 不适合索道
挖 掘 机
(电铲卷扬)
线接触钢丝绳 6X19S+IWR 6X19W+IWR 6X25Fi+IWR6X29Fi+IWR 6X26WS+IWR6X31WS+IWR 6X36WS+IWR 6X55SWS+IWR6X49SWS+IWR 35WX7 24WX7
三角股钢丝绳 6VX37S 6VX37 6VX30 6VX34 6VX43


大型浇铸吊车 线接触钢丝绳 6X19S+IWR 6X19W+IWR 6X25Fi+IWR 6X36WS+IWR6X41WS+IWR
港口装卸、水
利及建筑塔式起重机
多层股钢丝绳 18X19S 18X19W 34X7 36X7 35WX7 24WX7
四股扇形钢丝绳 4VX39S 4VX48S
繁忙起重及其他重要用途 线接触钢丝绳 6X19S 6X19W 6X25Fi 6X29Fi 6X26WS 6X31WS 6X36WS6X37S 6X41WS 6X49SWS 6X55SWS 8X19S 8X19W 8X25Fi8X26WS 8X31WS 8X36WS 8X41WS 8X49SWS 8X55SWS
四股扇形钢丝绳 4VX39S 4VX48S
热移钢机
(轧钢厂推钢台)
线接触钢丝绳 6X19S+IWR 6X19W+IWR 6X25Fi+IWR 6X29Fi+IWR
6X31WS+IWR 6X37S+IWR 6X36WS+IWR

船舶装卸 线接触钢丝绳 6X19W 6X25Fi 6X29Fi 6X31WS 6X36WS 6X37S 镀 锌
多层股钢丝绳 18X19S 18X19W 34X7 36X7 35WX7 24WX7
四股扇形钢丝绳 4VX39S 4VX48S
拖船、货网 钢丝绳 6X31WS 6X36WS 6X37S 镀 锌
船舶张拉
桅杆吊桥
钢丝绳 6X7+IWS 6X19S+IWR 镀 锌
打捞沉船 钢丝绳 6X31WS 6X36WS 6X37S 6X41WS 6X49SWS 6X55SWS
8X19S 8X19W 8X31WS 8X36WS 8X41WS 8X49SWS
8X55SWS
镀 锌
