产品编号:ZYT021539
对这个产品感兴趣?
返回上一页

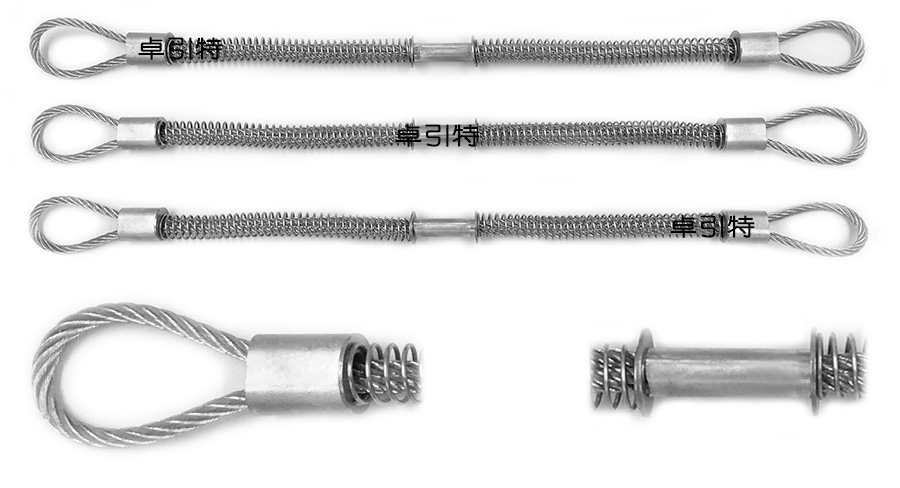

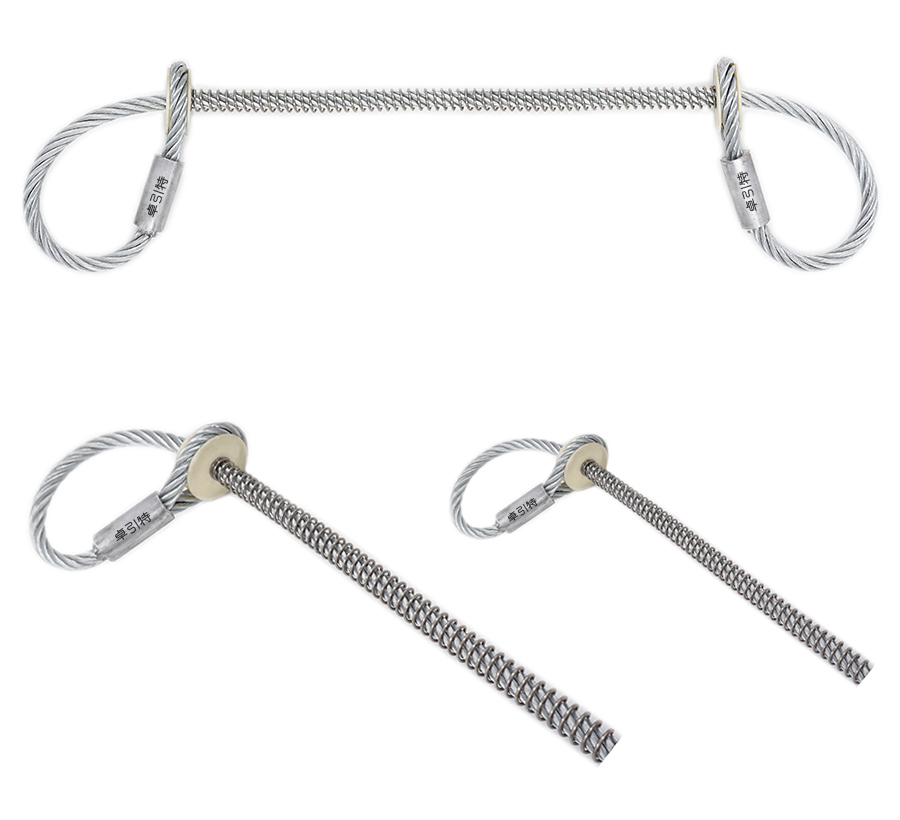

弹簧钢丝绳

●主要用于各种油管、电缆、输气管道的接头部分的防护
●可有效降低油管爆破及意外脱落带来的风险,当发生接头脱落时可自动锁紧
●根据实际需求定制钢丝绳型号及弹簧长度
●钢丝绳直径3mm~16mm可选用GB/T20118-2006标准中6X19(b)类圆股钢丝绳生产
●钢丝绳直径1.8mm~6mm可选用GB/T14451-2008操纵用钢丝绳生产



GB/T20118-2006,6X19(b) 类圆股钢丝绳

钢丝绳 公称直径
(mm)
钢丝绳参考重量
(kg/100m)
钢丝绳公称抗拉强度(MPa)
1570 1670 1770 1870
钢丝绳最小破断力(kN)
天然纤维芯
钢丝绳
合成纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
纤维芯
钢丝绳
钢芯
钢丝绳
3 3.16 3.10 3.60 4.34 4.69 4.61 4.99 4.89 5.29 5.17 5.59
4 5.62 5.50 6.40 7.71 8.34 8.20 8.87 8.69 9.40 9.19 9.93
5 8.78 8.60 10.0 12.0 13.0 12.8 13.9 13.6 14.7 14.4 15.5
6 12.6 12.4 14.4 17.4 18.8 18.5 20.0 19.6 21.2 20.7 22.4
7 17.2 16.9 19.6 23.6 25.5 25.1 27.2 26.6 28.8 28.1 30.4
8 22.5 22.0 25.6 30.8 33.4 32.8 35.5 34.8 37.6 36.7 39.7
9 28.4 27.9 32.4 39.0 42.2 41.6 44.9 44 47.6 46.5 50.3
10 35.1 34.4 40 48.2 52.1 51.3 55.4 54.4 58.8 57.4 62.1
11 42.5 41.6 48.4 58.3 63.1 62 67.1 65.8 71.1 69.5 75.1
12 50.5 50 57.6 69.4 75.1 73.8 79.8 78.2 84.6 82.7 89.4
13 59.3 58.1 67.6 81.5 88.1 86.6 93.7 91.8 99.3 97 105
14 68.8 67.4 78.4 94.5 102 100 109 107 115 113 122
16 89.9 88.1 102 123 133 131 142 139 150 147 159

GB/T14451-2008,6×19-WSC

公称直径 绳金属总断面积 伸长率 Elongation 绳最小破断拉力 参考重量
Nominal Diameter Cross Section 弹性
Elastic
永久 Permanent Min B/L Approximate Weight
mm mm2 不大于,% Not Exceed kN kg/100m
1.8 1.56 0.9 0.2 2.59 1.32
2.0 1.82 3.03 1.55
2.5 3.09 5.15 2.63
2.8 3.93 6.56 3.35
3.0 4.35 7.25 3.70
3.5 5.72 1.1 9.53 4.87
4.0 7.28 12.13 6.20
4.5 9.78 16.13 8.33
4.8 10.43 16.58 8.89
5.0 11.79 18.74 10.04
5.5 14.62 23.23 12.45
6.0 17.40 27.66 14.82

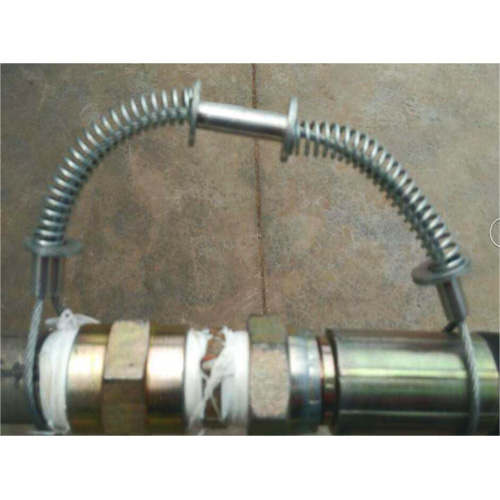

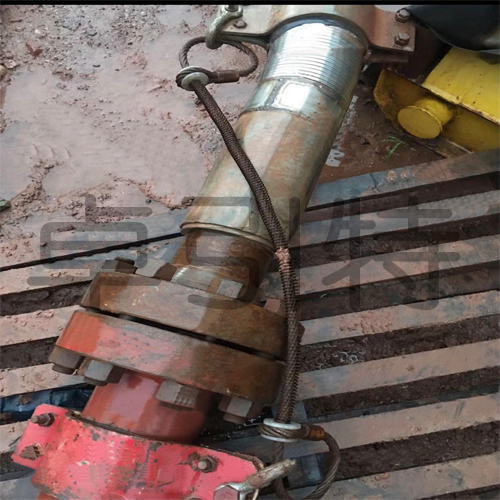

应用场景
PDF文件下载
Download
