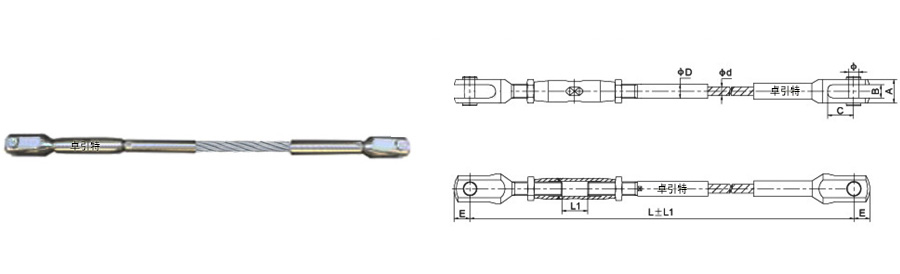

U型压制调节型钢丝绳索具
●配有长度调节套筒,可方便快捷的调整钢丝绳受力长度
●安全系数5:1
●适用温度-40℃-150℃
●钢丝绳结构不同,其额载不同,可根据客户要求的钢丝绳结构计算额载
●表中的额载计算依据为:GB/T20118一般用途钢丝绳标准中的6x37(b)-1670+IWR钢丝绳
●钢丝绳索具长度L根据客户要求
●钢丝绳索具调节长度L1根据客户要求
![](/web_upfile/ck_file/images/2019/09/U%20YZTJGSSSJ900.jpg)
●安全系数5:1
●适用温度-40℃-150℃
●钢丝绳结构不同,其额载不同,可根据客户要求的钢丝绳结构计算额载
●表中的额载计算依据为:GB/T20118一般用途钢丝绳标准中的6x37(b)-1670+IWR钢丝绳
●钢丝绳索具长度L根据客户要求
●钢丝绳索具调节长度L1根据客户要求
![](/web_upfile/ck_file/images/2019/09/U%20YZTJGSSSJ900.jpg)
产品型号 | 尺寸mm | 额载 | ||||||
d | A | B | C | D | E | Φ | KN | |
UTGS06 | 6 | 24 | 12 | 25 | 12 | 17 | 12 | 3.4 |
UTGS09 | 9 | 28 | 14 | 29 | 18 | 21 | 14 | 7.8 |
UTGS11 | 11 | 30 | 16 | 32 | 20 | 23 | 16 | 12 |
UTGS13 | 13 | 38 | 20 | 40 | 22 | 28.5 | 20 | 16 |
UTGS14 | 14 | 42 | 22 | 45 | 26 | 30.5 | 22 | 19 |
UTGS16 | 16 | 46 | 24 | 50 | 28 | 34 | 24 | 24 |
UTGS18 | 18 | 52 | 28 | 55 | 32 | 38 | 25 | 31 |
UTGS20 | 20 | 58 | 30 | 61 | 36 | 39.5 | 26 | 38 |
UTGS22 | 22 | 62 | 34 | 68 | 40 | 45.5 | 30 | 46 |
UTGS24 | 24 | 68 | 38 | 75 | 44 | 51 | 33 | 55 |
UTGS26 | 26 | 72 | 40 | 80 | 44 | 54 | 36 | 65 |
UTGS28 | 28 | 78 | 42 | 82 | 48 | 57 | 38 | 75 |
UTGS30 | 30 | 86 | 46 | 90 | 52 | 60.5 | 40 | 86 |
UTGS32 | 32 | 94 | 50 | 98 | 56 | 66.2 | 44 | 98 |
UTGS34 | 34 | 98 | 52 | 102 | 60 | 68.5 | 46 | 110 |
UTGS36 | 36 | 104 | 54 | 106 | 64 | 71 | 49 | 124 |
