产品编号:ZYT021335
对这个产品感兴趣?
返回上一页
单轨小车

●单挂梁设计,结构紧凑,锻造车轮,一体化传动.
●圆弧形车轮轮缘,广泛适用于I、H型钢或其他自制轨道.
●高质量密封滚珠轴承确保车轮运行灵活.
●通过垫圈的合理搭配,可适用于不同轨宽要求.
●配置弯耳形墙板防护,确保运行安全.

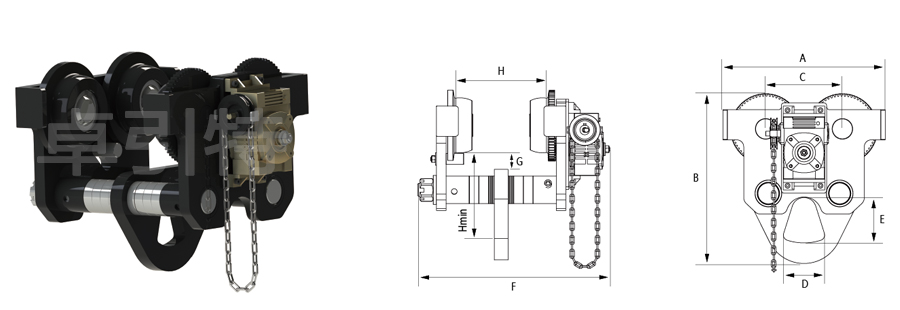

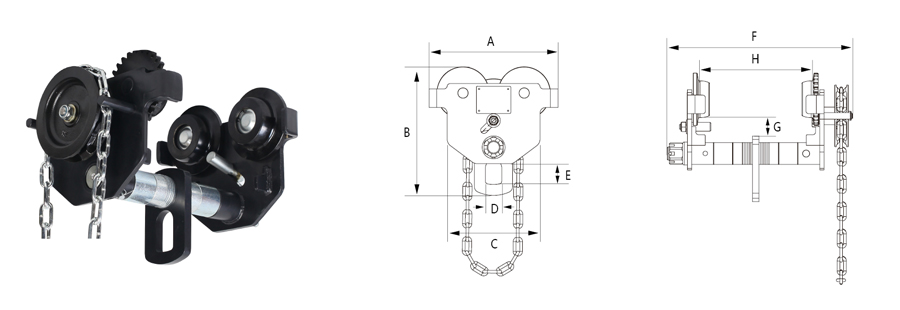

手拉单轨小车

规格型号 GCT-A-1 GCT-A-2 GCT-A-3 GCT-A-5 GCT-A-10
GCT-B-1 GCT-B-2 GCT-B-3 GCT-B-5 GCT-B-10
额载T 1 2 3 5 10
试验载荷KN 12.5 25 37.5 62.5 125
标准运行高度M 3 3 3 3 3
满载时拉力N 42.4 80 111.6 174.9 228
能通过的最小弯道半径m 1 1.1 1.3 1.4 1.7
主要尺寸
mm
A GCT-A 260 270 343 377 414
GCT-B 321.5 334.5 428 448 414
B 250 270 316 358 430
C 214 228 297 333 434
D 117.5 124 160.5 181 250
E 29 30 46 54 63
F 46 46 76 83 94
轨道宽度mm GCT-A 75-125 100-150 100-150 125-175 110-200
GCT-B 75-180 100-200 100-250 125-250 110-300
净重kg GCT-A 11 15.5 25 34 80
GCT-B 12 16 26 35 84

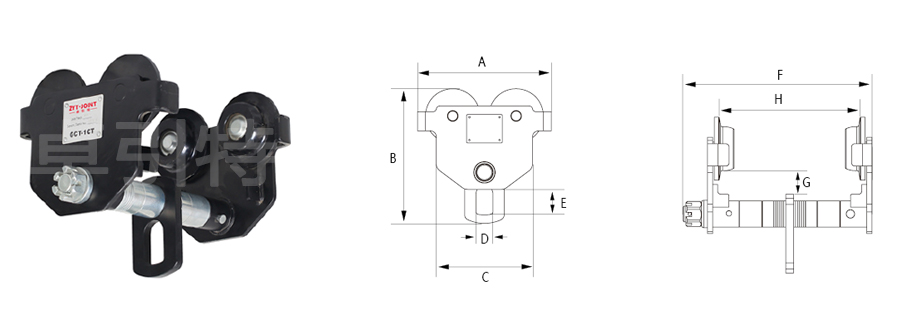

手推单轨小车


规格型号 PCT-A-0.5 PCT-A-1 PCT-A-2 PCT-A-3 PCT-A-5
PCT-B-0.5 PCT-B-1 PCT-B-2 PCT-B-3 PCT-B-5
额载T 0.5 1 2 3 5
试验载荷KN 6.25 12.5 25 37.5 62.5
能通过的最小弯道半径m 0.9 1 1.1 1.3 1.4
主要尺寸
mm
A PCT-A 198 220 235 285 315
PCT-B 280 282 300 370 386
B 204 250 270 315.5 358
C 189 214 228 297 333
D 113 118 124 161 181
E 22 29 30 46 54
F 36 46 46 76 83
轨道宽度mm GCT-A 75-125 100-125 100-150 100-150 125-175
GCT-B 75-180 100-180 100-250 100-250 125-250
净重kg GCT-A 6 8.5 13.5 22 30
GCT-B 6.3 9 14 23 32
