气动防爆葫芦
●以0.4-0.6Mpa普通压缩空气为动力源
●可高速度和高频次运行
●小吨位气动葫芦工作制度100%,为高效率连续作业创造了必要的条件
●运行速度快,为电动葫芦的 2~3 倍,并能无级变调速
●体积小、重量轻、重量只为同种规格电动葫芦的1/3~1/8
●低成本运行
●无电火花,彻底解决了起重设备的防爆问题
●适用于:Ⅰ区危险场所,含ⅡC,T5组及以下
●耐酸碱、蒸汽、抗高粉尘
●断气保护,可避免气源突然中断造成货物掉落
●可与气动小车配套组合使用,也可提供低净空小车葫芦组合产品
●适用于医药、化工、机械制造、煤矿开采、海洋钻井平台、国防军工等领域
![](/web_upfile/ck_file/images/2020/09/QDHL9003.jpg)

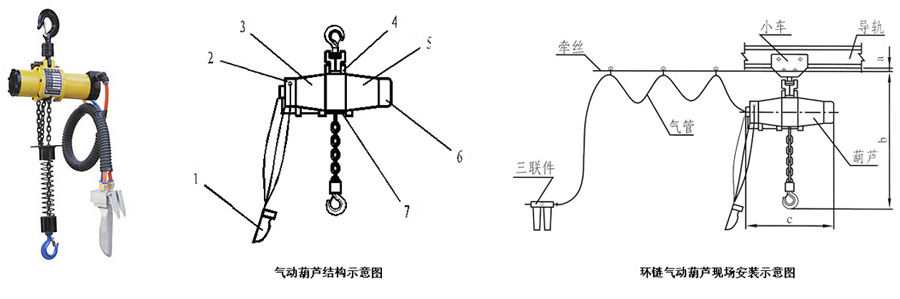

①手控阀:主要由:手柄、 阀体及按键组成。操纵按键可打开气门,以控制主控阀气道与马达气道的连通。或手拉绳式 操作拉动
摆杆的旋转,以达到气门的开度,可实现无级变速。
②主控阀:主要由:左右阀杆、连杆和配气盘组成。通过左右气道的切换来完成气马达正反转的配气工作。
③气马达:主要由:转子、定子、前后端盖和叶片组成。当主控阀的分气盘将压缩空气送入马达时,叶片随着转子产生高速旋转。
④吊 挂:主要由:上钩、吊挂体、链轮、链条、下钩等部分组成。依靠链轮的正反转动来完成上升和下降运动。
⑤减速器:主要由:外壳及一套行星减速机构组成。当气马达高速轴输入减速机构后,经减速增大了扭矩,由末级输出给升降链轮。
⑥刹车机构:主要由:刹车锥、刹车环及缸体组成。通过主控阀分气到缸体,将刹车锥、刹车环分离,以解除制动。
⑦连锁机构:主要由:转轴、摆架及复位簧组成。当上升、下降到位置时起到防撞和保护作用。
![](/web_upfile/ck_file/images/2017/11/QDHLMM.jpg)

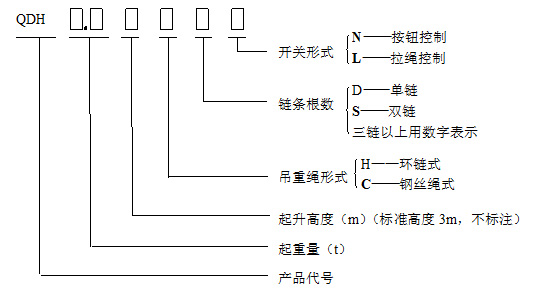

型号 | 额载 | 起升高度 | 最大起升速度 | 最大下降速度 | 风压 | 最大耗气量 | 自重 |
t | m | m/min | m/min | MPa | m3/min | kg | |
QDH0.1D | 0.1 | 0~20 | 9 | 12 | 0.6 | 0.8 | 5 |
QDH0.2S | 0.2 | 0~20 | 5 | 10 | 0.6 | 0.8 | 17 |
QDH0.25D | 0.25 | 0~20 | 10 | 14 | 0.6 | 1.0 | 17 |
QDH0.5S | 0.5 | 0~20 | 5 | 7 | 0.6 | 1.0 | 21 |
QDH0.5D | 0.5 | 0~20 | 7.5 | 12 | 0.6 | 1.2 | 21 |
QDH1.0S | 1.0 | 0~20 | 4 | 7 | 0.6 | 1.2 | 24 |
QDH1.0D | 1.0 | 0~20 | 4.8 | 8 | 0.6 | 1.4 | 30 |
QDH2.0S | 2.0 | 0~20 | 2.4 | 4 | 0.6 | 1.4 | 36 |
QDH2.5D | 2.0 | 0~20 | 1.8 | 3.5 | 0.6 | 1.8 | 50 |
QDH3.0S | 3.0 | 0~20 | 1.7 | 3.5 | 0.6 | 2.2 | 36 |
QDH3.0D | 3.0 | 0~20 | 1.7 | 2.7 | 0.6 | 1.6 | 35 |
QDH5.0S | 5.0 | 0~20 | 0.75 | 1.5 | 0.6 | 2.5 | 55 |
QDH5.0D | 5.0 | 0~20 | 1.6 | 2.5 | 0.6 | 3.4 | 90 |
QDH6.0S | 6.0 | 0~20 | 0.75 | 1.3 | 0.6 | 2.5 | 55 |
QDH6.0D | 6.0 | 0~20 | 1.4 | 2.7 | 0.6 | 3.4 | 110 |
QDH10.0-4D | 10.0 | 0~20 | 0.35 | 0.8 | 0.6 | 2.9 | 140 |
QDH10.0S | 10.0 | 0~20 | 0.8 | 1.25 | 0.6 | 3.4 | 150 |
QDH10.0D | 10.0 | 0~20 | 1.2 | 2.1 | 0.6 | 4.7 | 160 |
QDH12.0S | 12.0 | 0~20 | 0.7 | 1.35 | 0.6 | 3.4 | 150 |
QDH12.5D | 12.5 | 0~20 | 1.0 | 2.0 | 0.6 | 4.7 | 160 |
QDH16.0-3D | 12.5 | 0~20 | 0.5 | 1.0 | 0.6 | 3.4 | 180 |
QDH20.0-4D | 16.0 | 0~20 | 0.35 | 1.1 | 0.6 | 3.4 | 190 |
QDH25.0-4D | 25.0 | 0~20 | 0.35 | 0.9 | 0.6 | 3.4 | 240 |
QDH25.0S | 25.0 | 0~20 | 0.5 | 1.0 | 0.6 | 4.7 | 240 |
QDH32.0-3D | 32.0 | 0~20 | 0.4 | 0.9 | 0.6 | 4.7 | 280 |
QDH50.0-4D | 50.0 | 0~20 | 0.25 | 0.5 | 0.6 | 4.7 | 350 |
