产品编号:ZYT021338
对这个产品感兴趣?
返回上一页
气动防爆小车

●气动防爆小车是与各种葫芦相配套的起重设备
●以0.6Mpa普通压缩空气为动力源
●无电火花,彻底解决了起重设备的防爆问题。防爆等级为:Ⅰ区危险场所,含ⅡC,T5组及以下
●工作制度100%,为高效率连续作业创造了必备的条件
●可根据实际需要调节运行速度,并能无级变速
●耐酸碱、蒸汽、抗高粉尘
●体积小、轻便,重量为同规格电动小车的1/3~1/8
●断气保护,可避免气源突然中断造成货物掉落
●适用于医药、化工、机械制造、煤矿开采、海洋钻井平台、国防军工等领域

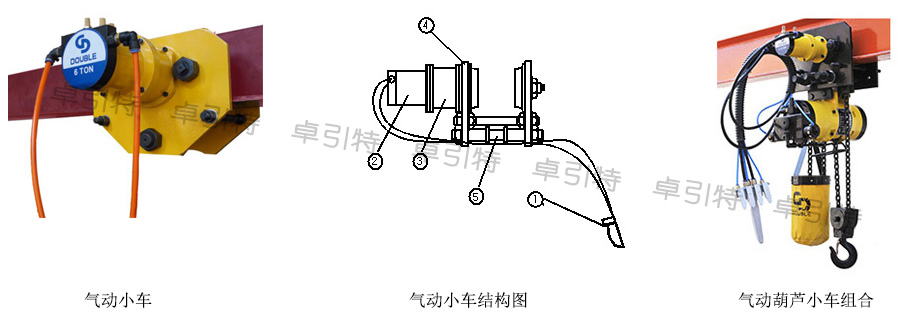

气动小车结构图说明:
      气动小车是靠压缩空气推动气马达旋转,经变速(减速)增大了扭矩后完成行走工作的。它主要由五个部分组成,这五部分有序的巧妙构成保证了产品安全有效的运行。
①   手控阀:它主要由手柄、阀体左右按键组成,靠操纵左右按键打开左右气门,以控制主控阀左右气道与主气道的连通。
②   气马达:它主要由转子、定子、前后端盖和叶片组成。当主控阀的分气盘将压缩空气送入马达时,叶片随着转子产生高速旋转。
③   减速器:它主要由外壳及一套行星减速机构组成。当气马达高速轴输入减速机构后,经减速增大了扭矩,由末级输出给运行齿轮。
④   左、右侧板:用于固定动力系统和滚轮、销轴等。
⑤   销轴:可将各种葫芦,如气动葫芦、防爆电动葫芦、手拉葫芦、无火花型手拉葫芦等挂在销轴上。




型号 额载 行走距离 运行速度 风压 耗气量 参考重量 基本尺寸
t m m/min MPa m3/min
QDC0.25 0.25 0-40 8-10 0.6 0.2 20 280×210
QDC0.5 0.5 0-40 8-10 0.6 0.2 20 280×210
QDC1.0 1.0 0-40 6-8 0.6 0.2 25 280×210
QDC2.0 2.0 0-40 6-8 0.6 0.2 25 280×210
QDC2.5 2.5 0-40 6-8 0.6 0.3 35 340×280
QDC3.0 3.0 0-40 6-8 0.6 0.3 35 340×280
QDC5.0 5.0 0-40 6-8 0.6 0.3 35 340×280
QDC6.0 6.0 0-40 6-8 0.6 0.35 40 400×280
QDC8.0 8.0 0-40 2-3 0.6 0.7 70 760×380
QDC10.0 10.0 0-40 2-3 0.6 0.7 70 760×380
QDC15.0 15.0 0-40 2-3 0.6 2.2 90 1100×900
