产品编号:ZYT021538
对这个产品感兴趣?
返回上一页

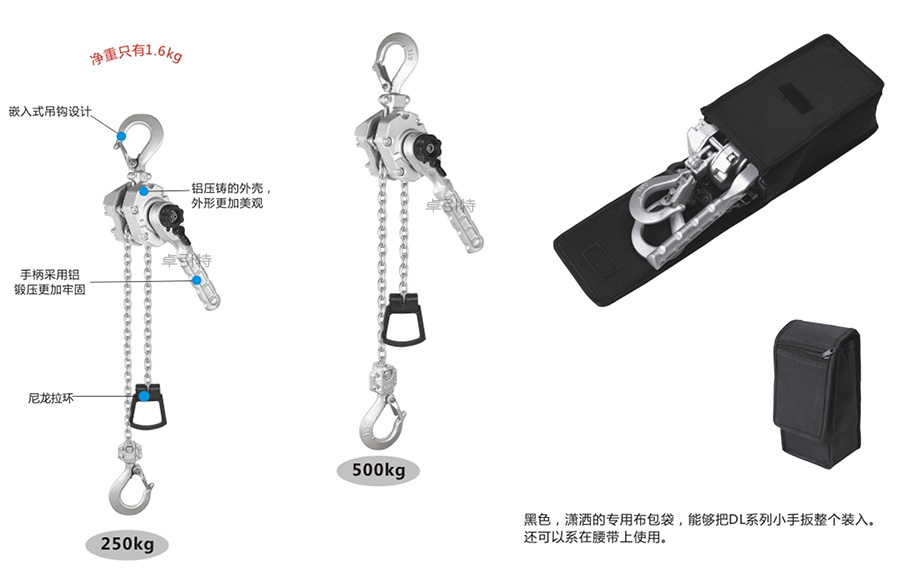

铝合金迷你手扳葫芦

●额定载额250-9000公斤
●该葫芦自重极轻,设计非常紧凑
●可在空载时快速拽动起重链,实现下吊钩的快速定位。
●悬挂装置和载重吊钩由抗老化、高强度合金钢制成,当万一出现超载的情况下会首先发生变形而不会突然断裂。
●吊钩带有牢固的安全锁扣,可自由旋转360°
●符合人体设计工学的手柄使该葫芦易于操作。
●封闭式设计可保护内部件免受污染。
●圆盘式负载制动器的所有部件均由高品质材料制成,并且防腐蚀。
●此手扳葫芦采用铝合金材料制造,不易生锈。










型号  DL250 DL500 DL750 DL1500 DL3000 DL6000 DL9000
额载 t 0.25 0.5 0.75 1.5 3 6 9
标准起升高度 m 1.5 1.5 1.5 1.5 1.5 1.5 1.5
满载时手扳力 N 170 200 220 250 340 380 400
实验载荷 Kg 375 750 1125 2250 4500 9000 13500
起重链条规格 mm 3*9 4*12 5.6*17 7*21 9*27 9*27 9*27

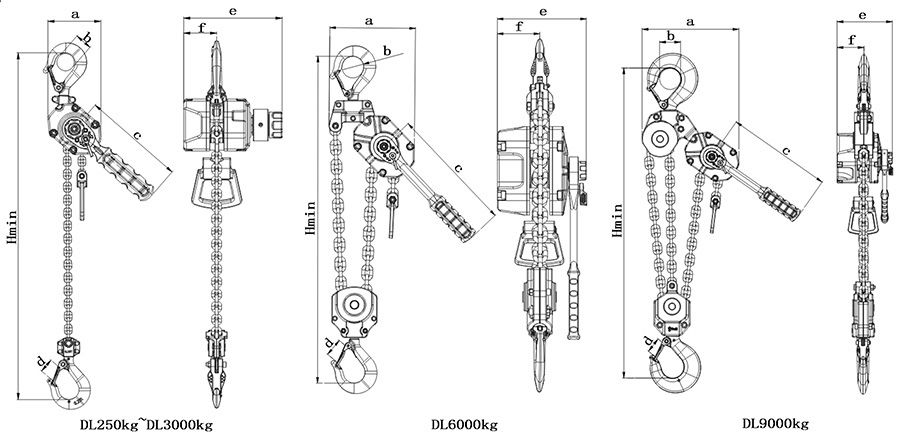

主要尺寸mm a 74 90 115 140 170 237 300
b 30 35 39 44 60 68 91
c 142 175 233 233 350 350 350
d 20 22 28 30 41 47 61
e 105 117 140 158 185 185 185
Hmin 223 282 329 355 445 500 635
f 36 40 55 70 88 88 90
净重 Kg 1.6 2.7 5.1 7.6 14.7 20 39.5
毛重 Kg 1.8 3.0 5.5 8.1 15.2 21.5 41.5
增加每米重量 Kg/m 0.15 0.341 0.7 1.1 1.8 3.6 5.4

使用环境条件:
1.使用温度范围:-40°C~+60°C
2.使用环境范围:请在100%RH以下使用,不能在水中使用。
3.使用材料:没有使用防火花材料或石棉等特殊材料。

使用规则:
1.严禁超载使用。
2.严禁用人力以外的其他动力操作。
3.在使用前须确认机键完好无损,传动部分及起重链条滑润良好,空转情况正常。
4.起重前检查上、下吊钩是否钩牢。严禁重物吊在吊钩尖端等的错误操作。起重链条不得有错扭的链环,以确保安全。
5.操作时如发现手板力大于正常板力时,应立即停止使用,判断A.重物是否与其他物件牵连。B.葫芦机件有无损坏。C.重物是否超出了葫芦的额定载荷。

维护说明:
1.使用完毕应将葫芦清理干净,并涂上防锈油脂,存放在干燥地方。
2.维护和检修应由熟悉葫芦机构者进行,防止不懂本机械原理者随意拆装。
3.葫芦经过清洗检修,应进行空载实验,确认工作正常,制动可靠时,才能使用。
4.制动器的摩擦表面必须保持干净,制动器部分应经常检查,防止制动失灵造成事故。
