产品编号:ZYT021546
对这个产品感兴趣?
返回上一页
迷你手扳葫芦

●额定载额250-6000公斤
●该葫芦自重极轻,设计非常紧凑,比传统的葫芦轻30%
●可在空载时快速拽动起重链,实现下吊钩的快速定位。
●悬挂装置和载重吊钩由抗老化、高强度合金钢制成,当万一出现超载的情况下会首先发生变形而不会突然断裂。
●吊钩带有牢固的安全锁扣,可自由旋转360°
●符合人体设计工学的手柄使该葫芦易于操作
●封闭式设计可保护内部件免受污染
●圆盘式负载制动器的所有部件均由高品质材料制成,并且防腐蚀



型号  DC250 DC500 DC750 DC1500 DC2500 DC3000 DC5000 DC6000
额载 t 0.25 0.5 0.75 1.5 2.5 3 5 6
标准起升高度 m 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
满载时手扳力 N 260 200 220 240 330 350 350 380
实验载荷 Kg 375 750 1125 2250 3750 4500 7500 9000
起重链条规格 mm 4*12 4*12 5*15 7*21 9*27 9*27 9*27 9*27

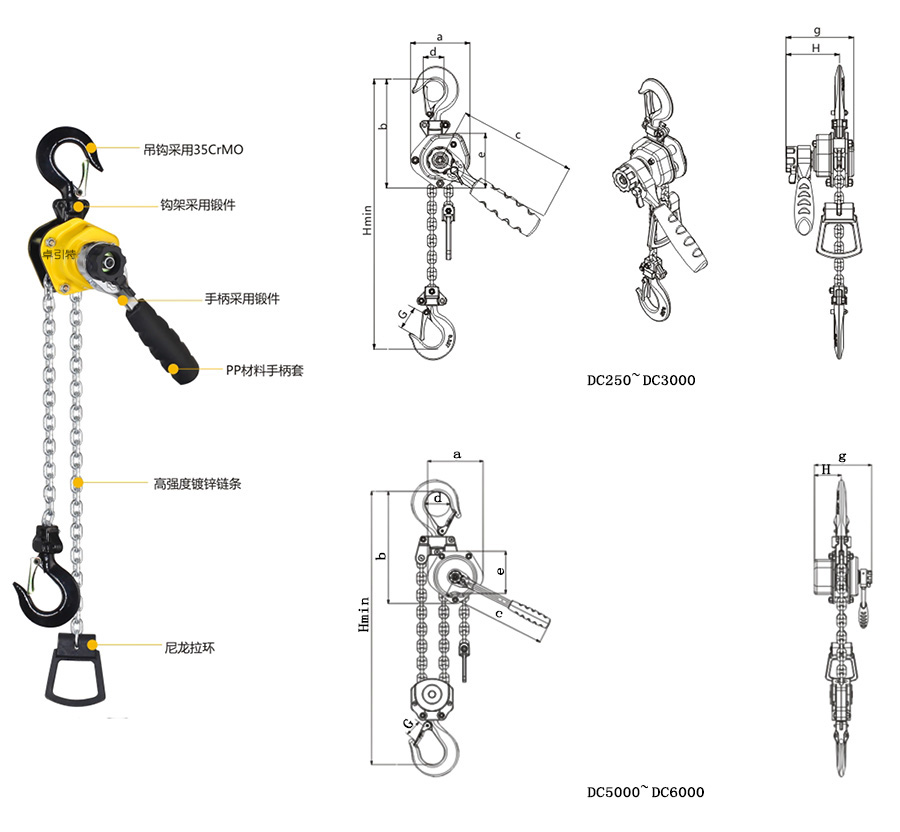

主要尺寸mm a 86 95 121 139 173 173 173 173
b 155 178 204 235 286 286 340 340
c 170 170 240 240 385 385 385 385
d 30 35 39 44 60 60 68 68
e 79 87 112 133 162 162 162 162
Hmin 245 285 335 365 448 448 600 600
f 97 117 124 159 178 178 178 178
G 22 22 28 30 41 41 47 47
H 77 80 84 90 97 97 97 97
净重 Kg 2.2 3.2 4.7 7.6 14 14 22 22
毛重 Kg 2.4 3.4 5 8 14.5 14.5 22.5 22.5
增加每米重量 Kg/m 0.346 0.346 0.541 1.1 1.8 1.8 1.8 1.8
包装尺寸 cm 21*12.5*11.5 23.5*13.5*12 30*14*14 33*18*15.7 44*20*19 44*20*19 49*23.5*21.5 49*23.5*21.5

使用环境条件:
1.使用温度范围:-40°C~+60°C
2.使用环境范围:请在100%RH以下使用,不能在水中使用。
3.使用材料:没有使用防火花材料或石棉等特殊材料。

使用规则:
1.严禁超载使用。
2.严禁用人力以外的其他动力操作。
3.在使用前须确认机键完好无损,传动部分及起重链条滑润良好,空转情况正常。
4.起重前检查上、下吊钩是否钩牢。严禁重物吊在吊钩尖端等的错误操作。起重链条不得有错扭的链环,以确保安全。
5.操作时如发现手板力大于正常板力时,应立即停止使用,判断A.重物是否与其他物件牵连。B.葫芦机件有无损坏。C.重物是否超出了葫芦的额定载荷。

维护说明:
1.使用完毕应将葫芦清理干净,并涂上防锈油脂,存放在干燥地方。
2.维护和检修应由熟悉葫芦机构者进行,防止不懂本机械原理者随意拆装。
3.葫芦经过清洗检修,应进行空载实验,确认工作正常,制动可靠时,才能使用。
4.制动器的摩擦表面必须保持干净,制动器部分应经常检查,防止制动失灵造成事故。
