产品编号:ZYT021548
对这个产品感兴趣?
返回上一页
小车葫芦组合
●本系列产品葫芦额定载荷3000公斤以下的葫芦均采用单链结构,净空尺寸更低。特別适合空间受限的应用场合
●小车安装与调节十分方便,而且可以根据钢梁宽度进行精准的调整
●单轨小车可以定制为适用最大宽 度为300毫米的工字钢
●小车车轮设计保证最大的轨道贴合面,而采用了润滑处理的密闭滚珠轴承保证了车轮的良好运行
●小车标准配置方倾斜及防坠落装置

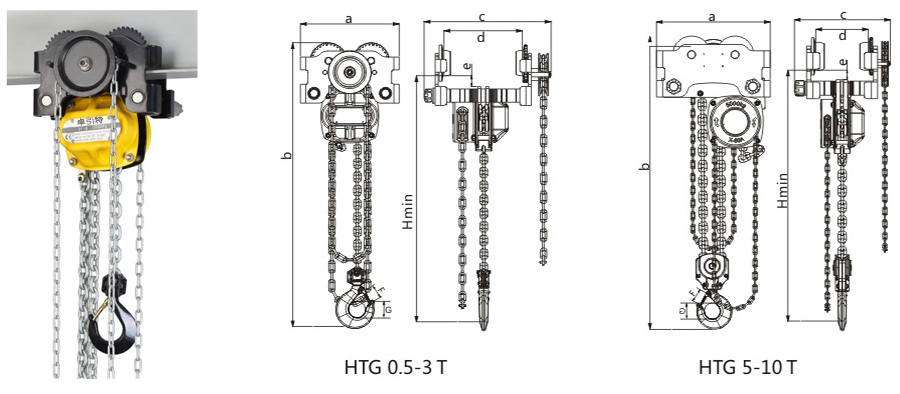

手拉式小车葫芦组合



型号 HTG-0.5T HTG-1T HTG-2T HTG-3T HTG-5T HTG-10T
额载 t 0.5 1 2 3 5 10
标准提升高度 m 3 3 3 3 3 3
起重链条行数  - 1 1 1 1 2 3
满载时手拉力 N 240 305 360 370 370 400
试验载荷 t 0.75 1.5 3 4.5 7.5 15
起重链条直径*节距 mm 5*15 6*18 8*24 10*30 10*30 10*30
手拉链条直径*节距 mm 5*25 5*25 5*25 5*25 5*25 5*25
提升高度增加每米重量 kg/m 0.54 0.79 1.38 2.2 4.4 6.6
毛重 kg 14.8 23.5 43.7 58 84 140
最小净空Hmin mm 250 259 376 447 595 806
工字钢宽度 mm 50-203 74-203 85-203 100-203 114-203 124-203
最小弯道半径 m 0.85 1 1.1 1.3 1.4 3
尺寸mm a 210 240 280 340 420 452
b 312 382 481 588 753 988
c 208 312 329 351 368 387
d 190 203 203 203 205 203
e 24 26 35 37 40 41
F 22 30 34 41 47 61
G 35 44 49 60 68 91

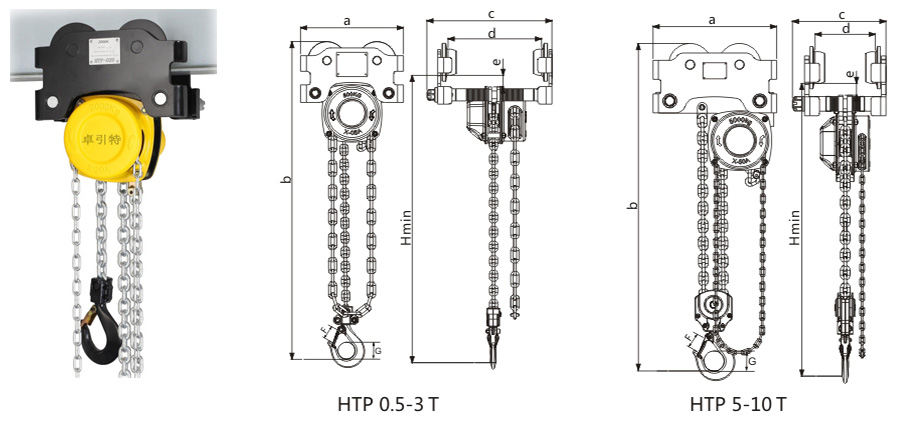

手推式小车葫芦组合


型号 HTP-0.5T HTP-1T HTP-2T HTP-3T HTP-5T HTP-10T
额载 t 0.5 1 2 3 5 10
标准提升高度 m 3 3 3 3 3 3
起重链条行数  - 1 1 1 1 2 3
满载时手拉力 N 240 305 360 370 370 400
试验载荷 t 0.75 1.5 3 4.5 7.5 15
起重链条直径*节距 mm 5*15 6*18 8*24 10*30 10*30 10*30
手拉链条直径*节距 mm 5*25 5*25 5*25 5*25 5*25 5*25
提升高度增加每米重量 kg/m 0.54 0.79 1.38 2.2 4.4 6.6
毛重 kg 14.8 23.5 43.7 58 84 140
最小净空Hmin mm 250 259 376 447 595 806
工字钢宽度 mm 50-203 74-203 85-203 100-203 114-203 124-203
最小弯道半径 m 0.85 1 1.1 1.3 1.4 3
尺寸mm a 210 240 280 340 420 452
b 312 382 481 588 753 988
c 208 312 329 351 368 387
d 190 203 203 203 205 203
e 24 26 35 37 40 41
F 22 30 34 41 47 61
G 35 44 49 60 68 91
