工字梁吊具
●符合GB/T26079-2010标准.
●可根据被吊物的尺寸,调节吊钩位置.
●表中数据为已定型产品数据.
●通过配套不同的索具配件可达到不同的使用功能.
●主要用于定子、转子、大型变压变电设备、机车车辆、石化项目、港口码头、船厂等大型物件的吊装.

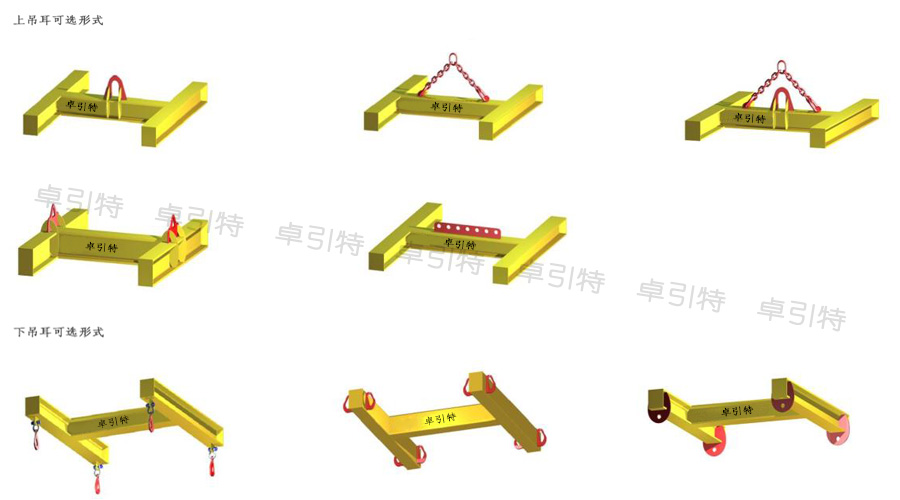

●可提供一字型、工字型、双层型、门型、C型、多翼型、井字形等结构吊梁.
●可以根据客户使用要求设计吊梁.
●可提供计算书、合格证、质保证书.

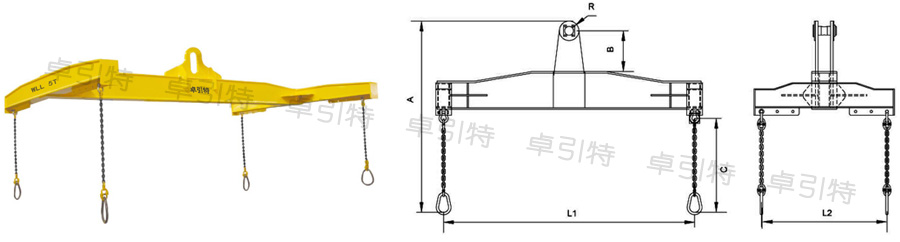

![](/web_upfile/ck_file/images/2017/07/GZL900.jpg)
![](/web_upfile/ck_file/images/2017/07/GZL9001.jpg)
梁式吊具使用说明
●可根据被吊物的尺寸,调节吊钩位置.
●表中数据为已定型产品数据.
●通过配套不同的索具配件可达到不同的使用功能.
●主要用于定子、转子、大型变压变电设备、机车车辆、石化项目、港口码头、船厂等大型物件的吊装.
●可提供一字型、工字型、双层型、门型、C型、多翼型、井字形等结构吊梁.
●可以根据客户使用要求设计吊梁.
●可提供计算书、合格证、质保证书.
![](/web_upfile/ck_file/images/2017/07/GZL900.jpg)
规格型号 | 额载 | L1 | L2 | A | B | C | R | 长×宽×高 | 自重 |
t | m | m | mm | mm | mm | mm | mm | Kg | |
HLC-2T | 2 | 3 | 1-2 | 1450 | 220 | 800 | 100 | 3130×2080×1450 | 280 |
HLC-3.2T | 3.2 | 3 | 1-2 | 1480 | 220 | 835 | 100 | 3130×2080×1480 | 288 |
HLC-5T | 5 | 3 | 1-2 | 1500 | 220 | 835 | 100 | 3130×2080×1500 | 290 |
HLC-8T | 8 | 3 | 1-2 | 3500 | 385 | 2500 | 100 | 3180×2240×3500 | 1045 |
HLC-10T | 10 | 3 | 1-2 | 3600 | 445 | 2500 | 120 | 3180×2240×3600 | 1145 |
HLC-12.5T | 12.5 | 3 | 1-2 | 3700 | 445 | 2500 | 120 | 3180×2240×3700 | 1195 |
HLC-16T | 16 | 3 | 1-2 | 3750 | 450 | 2500 | 120 | 3180×2240×3750 | 1295 |
HLC-20T | 20 | 4 | 1-2 | 3800 | 565 | 2500 | 125 | 4200×2240×3800 | 1875 |
HLC-25T | 25 | 4 | 1-2 | 4000 | 650 | 2500 | 155 | 4200×2240×4000 | 2155 |
HLC-32T | 32 | 4 | 1-2 | 4100 | 650 | 2500 | 155 | 4220×2240×4100 | 2325 |
HLC-40T | 40 | 4 | 1-2 | 4100 | 650 | 2500 | 155 | 4250×2240×4100 | 2740 |
![](/web_upfile/ck_file/images/2017/07/GZL9001.jpg)
梁式吊具使用说明
