VS III 型手拉环链葫芦
额定载荷 500 - 5000 公斤
VS III 型手拉环链葫芦是耶鲁最新设计并引进的手拉环链葫芦。改进的导链机构防震、防卡,从而使链条运行更平滑。高质量的轴承,变速器和链槽保证操作更平稳。
优化的受力设置使操作更方便。
产品特性
- 边板和外壳牢固连接,滑轮盖加固,确保葫芦平稳提升。
- 精确的导链机构确保起重链条运行更平滑。
- 高质量的齿轮箱轴承、边板和链槽能够延长使用寿命。
- 镀锌防酸的制动装置和滚珠轴承确保更佳的防腐蚀效果。
- 标配镀锌起重链条可起到额外的防腐蚀效果。
产品选项
- 过载保护装置
- 链袋
型号 | 额定载荷 kg | 链条数 | 链条规格 dxp mm | 每提升一米手拉链的行程 m | 手拉链额定载荷拉力 daN | 3米起升高度净重 kg |
VSIII 0.5/1 | 500 | 1 | 5x15 | 26 | 21 | 9.0 |
VSIII 1.0/1 | 1000 | 1 | 6x18 | 24 | 24 | 11.5 |
VSIII 2.0/1 | 2000 | 1 | 8x24 | 19 | 32 | 19.0 |
VSIII 2.0/2 | 2000 | 2 | 6x18 | 15 | 29 | 17.3 |
VSIII 3.0/1 | 3000 | 1 | 10x30 | 12 | 40 | 31.0 |
VSIII 3.0 /2 | 3000 | 2 | 8x24 | 10 | 37 | 27.0 |
VSIII 5.0 /2 | 5000 | 2 | 10x30 | 8 | 41 | 43.0 |
![](/web_upfile/ck_file/images/2017/08/Yale%20VS%20III%20slhl900.jpg)

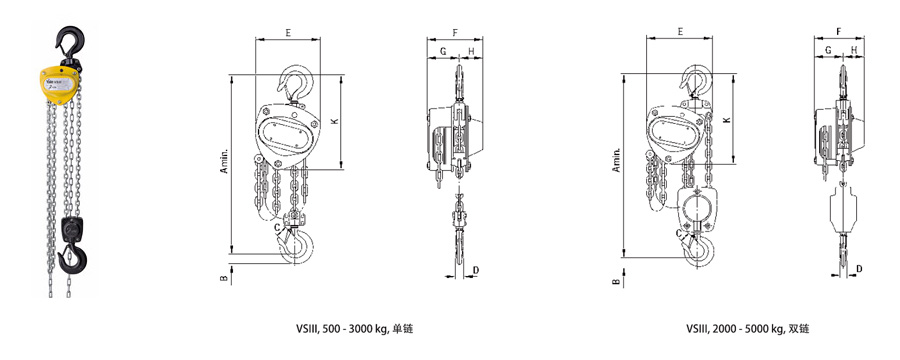

型号 | VSIII 0.5 /1 | VSIII 1.0/1 | VSIII 2.0/1 | VSIII 2.0/2 | VSIII 3.0/1 | VSIII 3.0/2 | VSIII 5.0/2 |
Amin. mm | 350 | 380 | 460 | 490 | 570 | 580 | 700 |
B.mm | 21 | 28 | 36 | 36 | 45 | 45 | 47 |
C.mm | 23 | 27 | 35 | 35 | 40 | 40 | 45 |
D.mm | 16 | 20 | 29 | 29 | 29 | 29 | 40 |
E.mm | 145 | 158 | 205 | 170 | 240 | 220 | 250 |
F.mm | 140 | 155 | 180 | 155 | 210 | 175 | 190 |
G.mm | 80 | 87 | 94 | 87 | 110 | 94 | 95 |
H.mm | 60 | 68 | 86 | 68 | 100 | 81 | 95 |
K.mm | 240 | 270 | 320 | 285 | 370 | 340 | 410 |
