ITP/ITG集成小车组合
额定载荷 500 - 20000 公斤
Yale葫芦集成了手推式小车的IT型葫芦小车组合具有极低的净空尺寸，可以适合多种应用领域。
产品特性
- 本系列产品葫芦额定载荷3000公斤以下的葫芦均采用单链结构，净空尺寸更低，特别适合空间受限的应用场合。
- 小车安装与调节十分方便，而且可以根据钢梁宽度进行精确的调整。
- 额定载荷5吨以下的小车可以设置为两种基本标准规格，A型小车适合最大宽度180毫米的工字钢，同时可以方便的转换为B型以适合最大宽度为300毫米的工字钢。
- 小车车轮设计保证最大的轨道贴合面，而采用了润滑处理的密闭滚珠轴承保证了车轮的良好运行。
- 小车标准配置防倾斜及防坠落装置。
- 您也可以为Yalelift 360手拉葫芦单独购买IT型小车配套使用。
产品选项
- 防腐蚀选项
- 防爆选项(ATEX)
- 过载保护器
- 小车防撞块
- 额定载荷至5吨及起升高度不超过3米的型号可以配置小车固定装置(特别适合船上使用，以避免小车意外滑动)
| 型号 | 额载 |
链条数 |
尺寸 | 工字钢宽 | 工字钢下缘厚度 | 最小转弯半径 | 净重 | 净重 | （带固定装置）净重 | （带固定装置）净重 |
| kg | b mm | t mm | m | P kg | G kg | P kg | G kg | |||
| YLIT* 500 | 500 | 1 | A | 50 - 180 | 19 | 0.9 | 20 | 24 | 26 | 31 |
| YLIT* 500 | 500 | 1 | B | 180 - 300 | 19 | 0,9 | 21 | 25 | 27 | 32 |
| YLIT* 1000 | 1000 | 1 | A | 50 - 180 | 19 | 0.9 | 27 | 32 | 35 | 40 |
| YLIT* 1000 | 1000 | 1 | B | 180 - 300 | 19 | 0.9 | 29 | 33 | 37 | 41 |
| YLIT* 2000 | 2000 | 1 | A | 58 - 180 | 19 | 1.15 | 44 | 49 | 52 | 57 |
| YLIT* 2000 | 2000 | 1 | B | 180 - 300 | 19 | 1.15 | 46 | 50 | 54 | 58 |
| YLIT* 3000 | 3000 | 1 | A | 74 - 180 | 27 | 1.5 | 77 | 82 | 86 | 91 |
| YLIT* 3000 | 3000 | 1 | B | 180 - 300 | 27 | 1.4 | 79 | 84 | 88 | 93 |
| YLIT* 5000 | 5000 | 1 | A | 98 - 180 | 27 | 2.0 | 125 | 130 | 135 | 140 |
| YLIT* 5000 | 5000 | 1 | B | 180 - 300 | 27 | 1.8 | 129 | 134 | 139 | 144 |
| YLIT* 10000 | 10000 | 1 | B | 125 - 310 | 40 | 1.8 | - | - | - | - |
| YLIT* 20000** | 20000 | 1 | B | 180 - 310 | 40 | 无半径 | - | - | - | - |
**外形尺寸另请咨询
***表中产品重量为3米起升高度净重

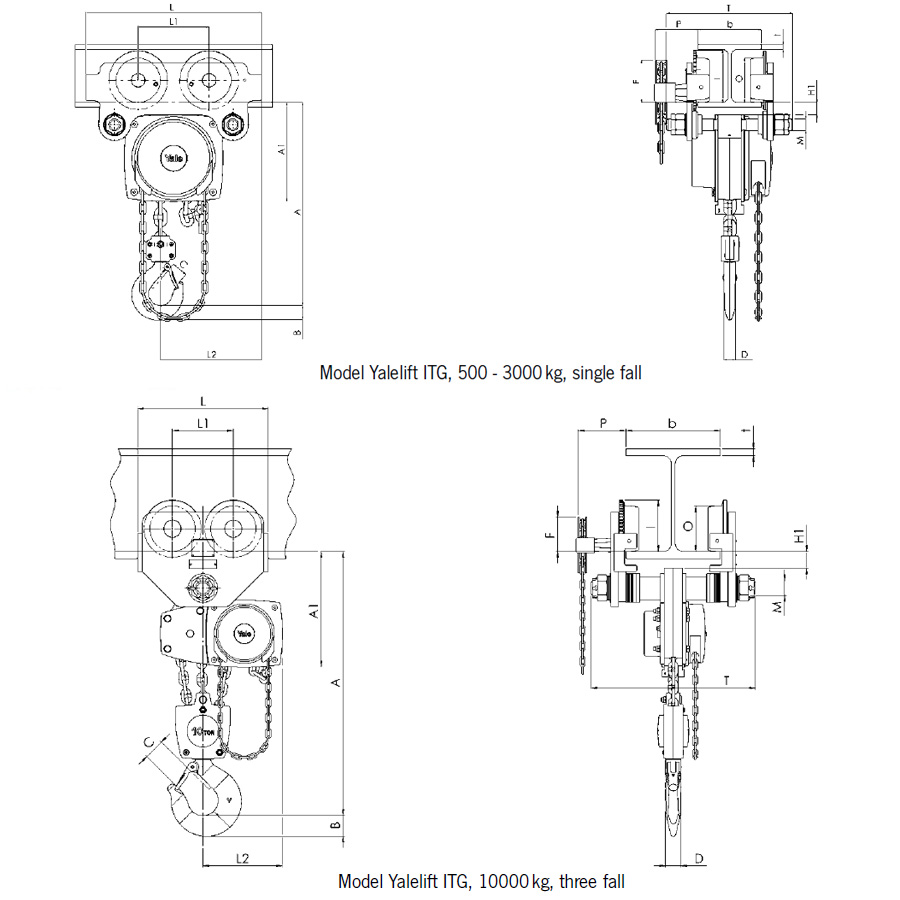

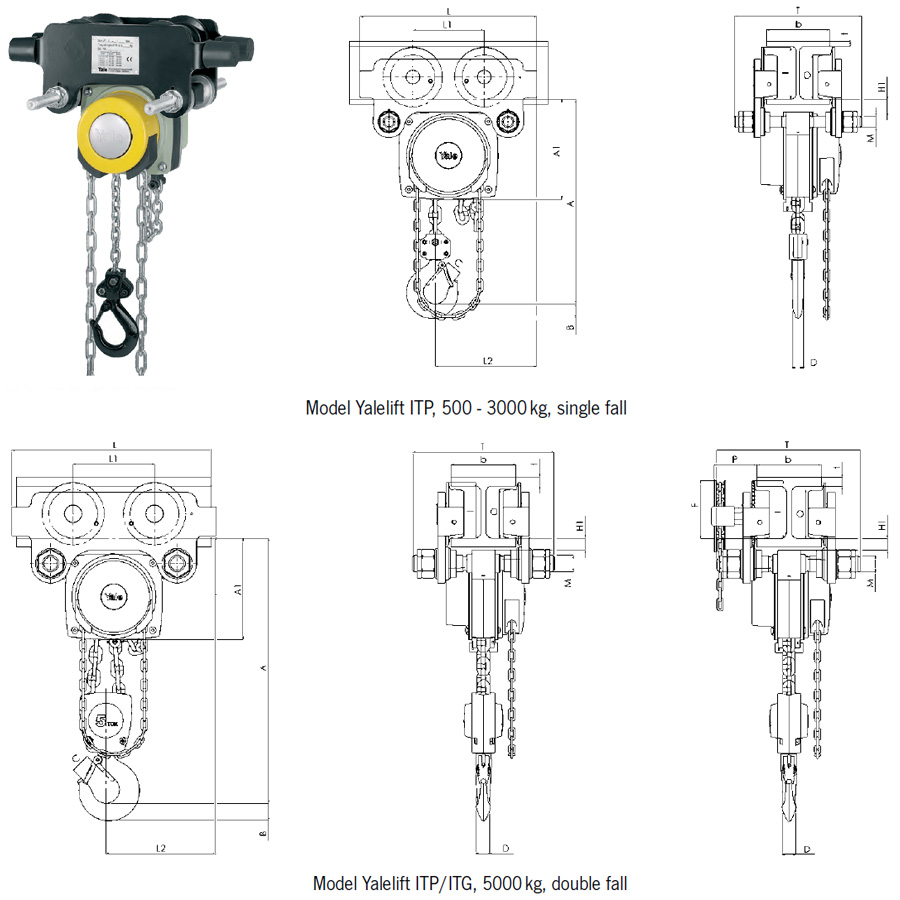

| 型号 | YLIT 500 | YLIT 1000 | YLIT 2000 | YLIT 3000 | YLIT 5000 | YLIT 10000 |
| Amin.,mm | 245 | 272 | 323 | 382 | 550 | 784 |
| A1,mm | 158 | 178 | 205.5 | 252 | 260.5 | 380 |
| A2,mm | - | - | - | - | - | - |
| B,mm | 17 | 22 | 30 | 38 | 45 | 68 |
| C,mm | 24 | 29 | 35 | 40 | 47 | 68 |
| D,mm | 14 | 19 | 22 | 30 | 37 | 50 |
| F(Geared),mm | 92 | 92 | 91 | 107 | 149.5 | 113 |
| H1,mm | 24.5 | 24 | 23.5 | 32 | 30.5 | 55 |
| I(Pushed),mm | 71.5 | 71.5 | 95.5 | 131 | 142.5 | 169 |
| I(Geared),mm | 76.5 | 76.5 | 98 | 132.5 | 148.5 | 169 |
| L,mm | 270 | 310 | 360 | 445 | 525 | 430 |
| L1,mm | 130 | 130 | 150 | 180 | 209 | 200 |
| L2,mm | 159 | 175 | 207 | 256 | 283 | 261 |
| L3,mm | - | - | - | - | - | - |
| L4,mm | - | - | - | - | - | - |
| M,mm | M 18 | M 22 | M 27 | M 30 | M 42 | M 48 |
| O,mm | 60 | 60 | 80 | 112 | 125 | 150 |
| P(Geared),mm | 108 | 110 | 112 | 112 | 117 | 158 |
| T(area A),mm | 280 | 290 | 305 | 320 | 364 | 540 |
| T(area B),mm | 400 | 410 | 425 | 440 | 484 | 540 |
