LHP/LHG低净空小车
额定载荷 500 - 10000 公斤
超低净牢的Yalelift LH集成手推或手拉式小午组合是Yale葫芦系列Yalelift IT的升级产品，可适用更低的净空要求。
产品特性
- 新研发的导链装置可以将起再链从葫芦机体的侧面拉动，几乎可与钢梁拉平
- 使用与Yalelift IT同款集成小车
- 本系列产品葫芦在额定载荷3000公斤以下的葫芦均采用单链结构
- 小车安装与调节十分方便，而且可以根据钢梁宽度进行精确的调整
- 小车可以设置为两种基本标准规格，A型小车适合最大宽度为180毫米的工字钢，同时可以方便转换为B型以适合最大宽度为300毫米的工字钢
- 小车车轮设计保证最大的轨道贴合面，而采用润滑处理的密闭滚珠轴承保证了钢质车轮的良好运行
- 小车标准配置带有防坠落和防倾斜装置
产品选项
- 过载保护装置
- 链袋
- 防腐蚀选项
- 防爆选项(ATEX)
- 小车防撞块
- 小车固定装置，防止意外滑动(特别适合船上使用)
| 型号 | 额载 | 标准高度 | 下吊钩链条数 | 尺寸 | 工字钢宽度 | 净空高度 | 最小转弯半径 | 净重 kg | |
| kg | m | b mm | mm | mm | 手推式 | 手拉式 | |||
| YLLH*500 | 500 | 3 | 1 | A | 60-180 | 188 | 0.9 | 27 | 31 |
| YLLH*500 | 500 | 3 | 1 | B | 180-300 | 188 | 0.9 | 27 | 32 |
| YLLH*1000 | 1000 | 3 | 1 | A | 70-180 | 211 | 0.9 | 35 | 40 |
| YLLH*1000 | 1000 | 3 | 1 | B | 180-300 | 211 | 0.9 | 36 | 41 |
| YLLH*2000 | 2000 | 3 | 1 | A | 82-180 | 264 | 1.15 | 61 | 65 |
| YLLH*2000 | 2000 | 3 | 1 | B | 180-300 | 264 | 1.15 | 62 | 67 |
| YLLH*3000 | 3000 | 3 | 1 | A | 100-180 | 316 | 1.5 | 107 | 112 |
| YLLH*3000 | 3000 | 3 | 1 | B | 180-300 | 316 | 1.4 | 109 | 114 |
| YLLH*5000 | 5000 | 3 | 2 | A | 110-180 | 425 | 2 | 152 | 157 |
| YLLH*5000 | 5000 | 3 | 2 | B | 180-300 | 425 | 1.8 | 156 | 161 |
| YLLH*10000 | 10000 | 3 | 3 | A | 125 -180 | 565 | 1.8 | on request | on request |
| YLLH*10000 | 10000 | 3 | 3 | B | 180-310 | 565 | 1.8 | on request | on request |

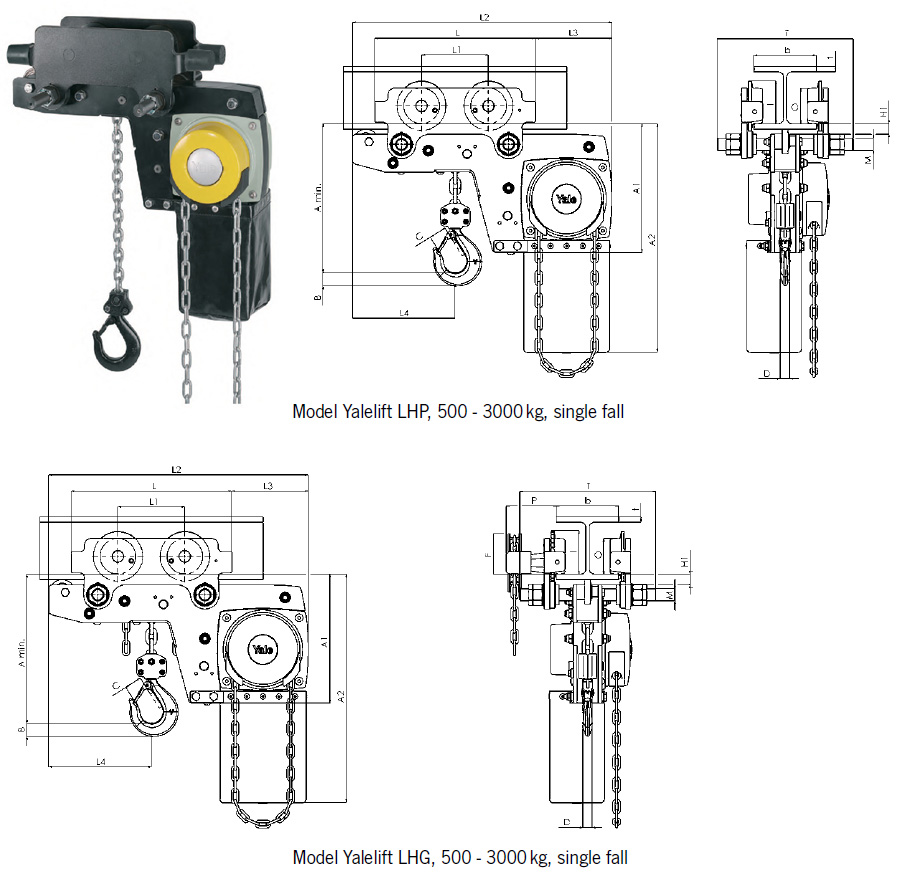

| 型号 | YLLH 500 | YLLH 1000 | YLLH 2000 | YLLH 3000 | YLLH 5000 | YLLH 10000 |
| Amin.,mm | 188 | 211 | 264 | 316 | 425 | 565 |
| A1,mm | 223 | 250 | 289 | 346 | 345 | 365 |
| A2,mm | 381 | 427 | 511 | 614 | 612 | 665 |
| B,mm | 17 | 22 | 30 | 38 | 45 | 68 |
| C,mm | 24 | 29 | 35 | 40 | 47 | 68 |
| D,mm | 14 | 19 | 22 | 30 | 37 | 50 |
| F(Geared),mm | 92 | 92 | 91 | 107 | 150 | 150 |
| H1,mm | 24 | 24 | 24 | 32 | 31 | 45 |
| I(Pushed),mm | 72 | 72 | 96 | 131 | 143 | 170 |
| I(Geared),mm | 77 | 77 | 98 | 133 | 149 | 170 |
| L,mm | 270 | 310 | 360 | 445 | 525 | 485 |
| L1,mm | 130 | 130 | 150 | 180 | 209 | 225 |
| L2,mm | 444 | 488 | 582 | 690 | 720 | 805 |
| L3,mm | 124 | 135 | 172 | 203 | 175 | 215 |
| L4,mm | 184 | 201 | 230 | 265 | 283 | 348 |
| M,mm | M 18 | M 22 | M 27 | M 30 | M 42 | M 48 |
| O,mm | 60 | 60 | 80 | 112 | 125 | 150 |
| P(Geared),mm | 108 | 110 | 112 | 112 | 117 | 165 |
| T(area A),mm | 280 | 290 | 305 | 320 | 364 | 440 |
| T(area B),mm | 400 | 410 | 425 | 440 | 484 | 540 |
