V-Star集成式电动环链葫芦
额定载荷 250 - 2000 公斤

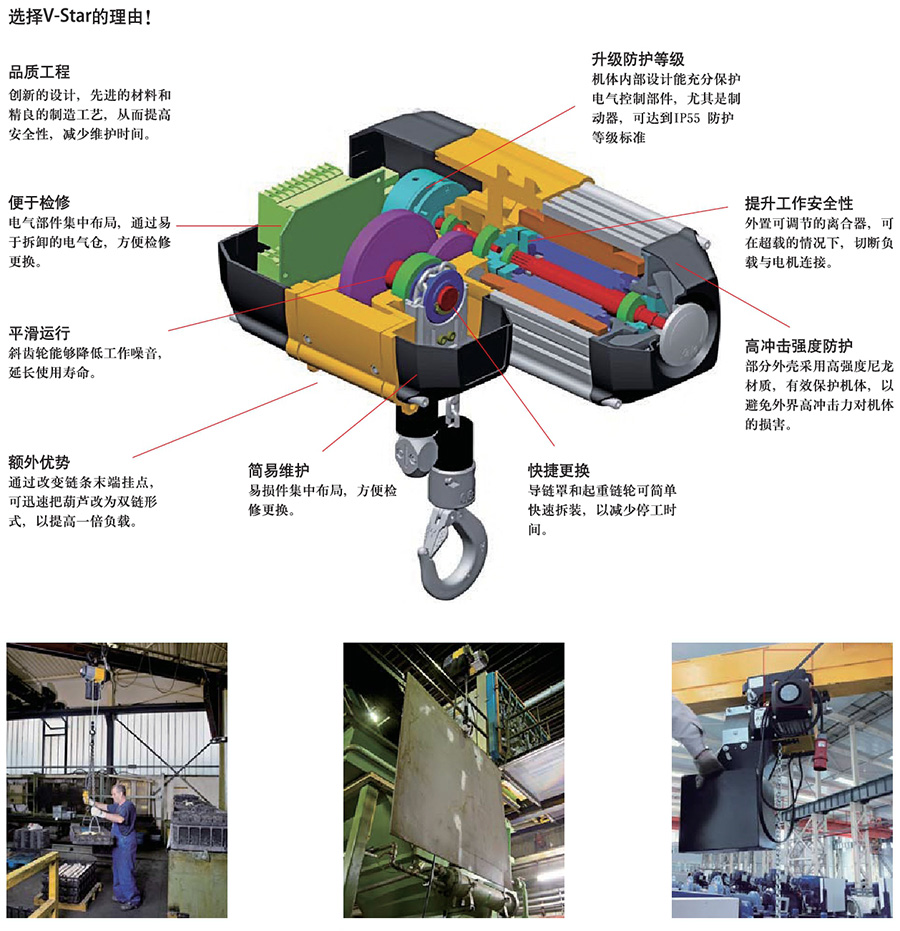

最新推出的耶鲁葫芦V-Star完美结合了先进的设计理念和技术创新。
坚固耐用的结构可以适合各种不同的专业应用领域。
内部集成的上下限位装置可以有效控制上下极限起升高度,从而减少通过安全离合器,电机和齿轮箱的进行制动的次数,延长这些部件的使用寿命。
产品特性
- 标准配置主回路接触器,提升工作安全性。
- 免维护齿轮机构。
- 优化设计的外壳结构散热性能更佳,有利于降温。
- 单速型号具有50%的持续接电率。双速型号的持续接电率为:慢速17%,快速33%。
- 制动器采用更加安全的常闭式结构,只有在通电情况下通过电磁线圈的动作才可以打开弹簧的制动压力。即使在突然断电的情况也可以保证重物不会发生自由滑落。
- 安全离合器可以通过外置的可调节旋钮办便的进行设置与调节,从而保证工作安全性。
- 电机的防护等级为IP55
- 控制手柄采用对人体更加安全的42V低压控制,同时具有IP65的防护等级。
- 采用新式的悬挂柄可以减小净空尺寸,适合空间比较紧凑的工作环境。
- 导链装置采用抗磨损的聚氨酯涂层纤维。
- 齿轮机构采用油浸式润滑,精加工硬齿而螺旋齿轮传动提供更平稳的运行并延长齿轮使用寿命。
产品特性
- 柔性集链袋。
- 可配套手动及电动小车。
![](/web_upfile/ck_file/images/2017/08/YLJCDDHL900.jpg)
型号 | 标准高度 | 工作级别/额载kg | 下吊钩链条数 | 链条尺寸 | 起升速度m/min | 功率 | 电机接电率 | 固定式净重 | 净重kg | ||||
m | M4 | 2m/M5 | 3m/M6 | dxp mm | 快速 | 慢速 | kW | ED % | kg | 手推式** | 集成电动小车 | ||
CPVF 2-8 | 3 | 250 | 200 | 160 | 1 | 4 x 12.2 | 8 | 2 | 0.37/0.09 | 33/17 | 25 | 40 | 48 |
CPVF 5-4 | 3 | 500 | 400 | 320 | 2 | 4 x 12.2 | 4 | 1 | 0.37/0.09 | 33/17 | 26 | 41 | 49 |
CPVF 5-8 | 3 | 500 | 400 | 320 | 1 | 5 x 15.1 | 8 | 2 | 0.75/018 | 33/17 | 27 | 42 | 50 |
CPVF 10-4 | 3 | 1000 | 800 | 630 | 2 | 5 x 15.1 | 4 | 1 | 0.75/018 | 33/17 | 29 | 44 | 52 |
CPVF 10-8 | 3 | 1000 | 800 | 630 | 1 | 7.1 x 20.5 | 8 | 2 | 1.5/0.37 | 33/17 | 59 | 78 | 85 |
CPVF 20-4 | 3 | 2000 | 1600 | 1250 | 2 | 7.1 x 20.5 | 4 | 1 | 1.5/0.37 | 33/17 | 64 | 83 | 90 |
** 对于尺寸A/B型小车,每台集成手拉式小车比手推式小车增加2.5kg重量
*** 可提供高速版20m/min,具体请咨询工厂
小车技术参数
小车型号 | 额载 | 尺寸 | 工字钢宽 | 工字钢下轨高 | 最小转弯半径 | 电动小车行走速度 | 电动小车功率 | 匹配葫芦型号 |
kg | b mm | tmax.mm | m | m/min (50Hz) | kW (50Hz) | |||
VTEF1000-A | 1000 | A | 58-180 | 19 | 0.9 | 18 or 18/4.5 | 0.18 or 0.18/0.06 |
CPVF 2-8,CPVF 5-4, CPVF 5-8, CPVF 10-4 |
VTEF1000-B | 1000 | B | 180-300 | 19 | 0.9 | 18 or 18/4.5 | 0.18 or 0.18/0.06 | |
VTEF2000-A | 2000 | A | 58-180 | 19 | 1.15 | 18 or 18/4.5 | 0.18 or 0.18/0.06 | CPVF 10-8, CPVF 20-4 |
VTEF2000-B | 2000 | B | 180-300 | 19 | 1.15 | 18 or 18/4.5 | 0.18 or 0.18/0.06 |
