不锈钢压制索具
●不锈钢压制钢丝绳索具强度计算符合GB/T6946-2008标准,不锈钢丝绳符合GB/T9944-2015标准.
●每根压制索具都挂有铭牌,载有批次编号额载等信息,以便于保证产品质量的可追溯性.
●加入索具套环、重型套环可延长钢丝绳索具的使用寿命.
●安全系数5:1.
●适用温度-40℃-150℃.
●不锈钢钢丝绳结构不同,其额载不同,可根据客户要求的钢丝绳结构计算额载.
●材质 :12cr18ni9 (304), 06cr17ni12mo2(316)

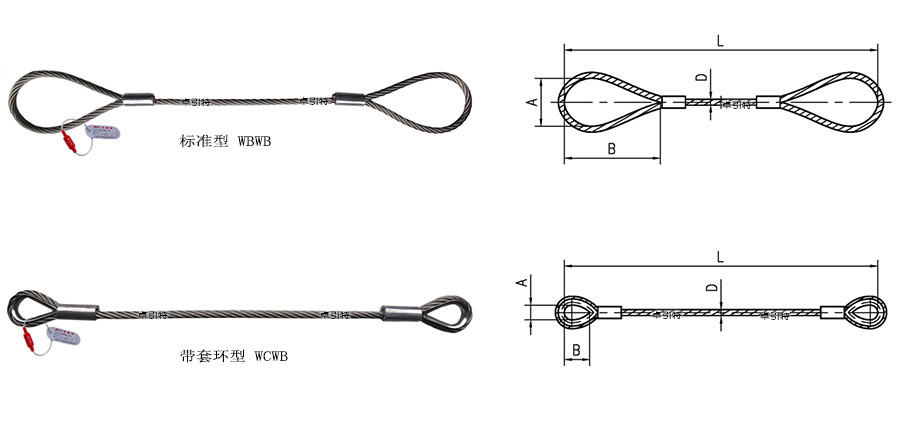

![](/web_upfile/ck_file/images/2018/11/BXGYZGSSSJ900.jpg)
304材质
1.表中的不锈钢压制索具工作载荷计算依据为: φ1.6~φ9.5采用12cr18ni9-6*19+WSC钢丝绳,φ11~φ28.5采用12cr18ni9-6*19+IWRC钢丝绳
2.不锈钢压制钢丝绳索具的破断拉力为工作载荷的5倍
3.钢丝绳长度L根据客户要求定制
4.标准型不锈钢压制钢丝绳扣A、B尺寸可定制
316材质
1.表中的不锈钢压制索具工作载荷计算依据为: φ1.6~φ9.5采用12cr18ni9-6*19+WSC钢丝绳,φ11~φ28.5采用12cr18ni9-6*19+IWRC钢丝绳
2.不锈钢压制钢丝绳索具的破断拉力为工作载荷的5倍
3.钢丝绳长度L根据客户要求定制
4.标准型不锈钢压制钢丝绳扣A、B尺寸可定制
![](/web_upfile/ck_file/images/2019/05/BXGGSS.jpg)
●每根压制索具都挂有铭牌,载有批次编号额载等信息,以便于保证产品质量的可追溯性.
●加入索具套环、重型套环可延长钢丝绳索具的使用寿命.
●安全系数5:1.
●适用温度-40℃-150℃.
●不锈钢钢丝绳结构不同,其额载不同,可根据客户要求的钢丝绳结构计算额载.
●材质 :12cr18ni9 (304), 06cr17ni12mo2(316)

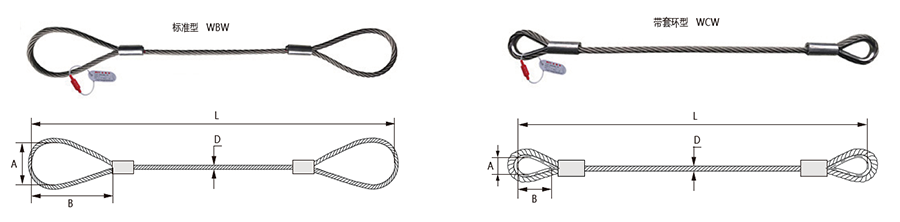

![](/web_upfile/ck_file/images/2018/11/BXGYZGSSSJ900.jpg)
304材质
规格型号 | 绳径mm | 标准型尺寸mm | 带套环型尺寸mm | 套环型号 | 额载 | |||
标准型 | 带套环型 | D | A | B | A | B | KN | |
304-WBWB-1.6 | 304-WCWB-1.6 | 1.6 | 16 | 32 | 7.7 | 9 | M2 | 0.33 |
304-WBWB-2.4 | 304-WCWB-2.4 | 2.4 | 24 | 48 | 9.9 | 14 | M3 | 0.74 |
304-WBWB-3.2 | 304-WCWB-3.2 | 3.2 | 32 | 64 | 9.9 | 14 | M3 | 1.41 |
304-WBWB-4 | 304-WCWB-4 | 4 | 40 | 80 | 11.8 | 15 | M4 | 1.93 |
304-WBWB-4.8 | 304-WCWB-4.8 | 4.8 | 48 | 96 | 13.3 | 17 | M5 | 2.97 |
304-WBWB-5 | 304-WCWB-5 | 5.0 | 50 | 100 | 13.3 | 17 | M5 | 3.13 |
304-WBWB-5.6 | 304-WCWB-5.6 | 5.6 | 56 | 112 | 16 | 21 | M6 | 4.01 |
304-WBWB-6 | 304-WCWB-6 | 6.0 | 60 | 120 | 16 | 21 | M6 | 4.23 |
304-WBWB-6.4 | 304-WCWB-6.4 | 6.4 | 64 | 128 | 16 | 21 | M6 | 5.13 |
304-WBWB-7.2 | 304-WCWB-7.2 | 7.2 | 72 | 144 | 20 | 30 | M8 | 6.25 |
304-WBWB-8 | 304-WCWB-8 | 8 | 80 | 160 | 20 | 30 | M8 | 7.22 |
304-WBWB-9.5 | 304-WCWB-9.5 | 9.5 | 95 | 190 | 26 | 36 | M10 | 9.61 |
304-WBWB-11 | 304-WCWB-11 | 11 | 110 | 220 | 26 | 40 | M12 | 13.05 |
304-WBWB-12.7 | 304-WCWB-12.7 | 12.7 | 127 | 254 | 33 | 50 | M14 | 18.16 |
304-WBWB-14.3 | 304-WCWB-14.3 | 14.3 | 143 | 286 | 33 | 50 | M14 | 22.86 |
304-WBWB-16 | 304-WCWB-16 | 16 | 160 | 320 | 39 | 54 | M16 | 28.08 |
304-WBWB-19 | 304-WCWB-19 | 19 | 190 | 380 | 43 | 72 | M20 | 39.78 |
304-WBWB-22 | 304-WCWB-22 | 22 | 220 | 440 | 43 | 77 | M22 | 53.1 |
304-WBWB-25.4 | 304-WCWB-25.4 | 25.4 | 254 | 508 | 53 | 79 | M26 | 68.4 |
304-WBWB-28.5 | 304-WCWB-28.5 | 28.5 | 285 | 570 | - | - | M30 | 85.32 |
2.不锈钢压制钢丝绳索具的破断拉力为工作载荷的5倍
3.钢丝绳长度L根据客户要求定制
4.标准型不锈钢压制钢丝绳扣A、B尺寸可定制
316材质
规格型号 | 绳径mm | 标准型尺寸mm | 带套环型尺寸mm | 套环型号 | 额载 | |||
标准型 | 带套环型 | D | A | B | A | B | KN | |
316-WBWB-1.6 | 316-WCWB-1.6 | 1.6 | 16 | 32 | 7.7 | 9 | M2 | 0.33 |
316-WBWB-2.4 | 316-WCWB-2.4 | 2.4 | 24 | 48 | 9.9 | 14 | M3 | 0.74 |
316-WBWB-3.2 | 316-WCWB-3.2 | 3.2 | 32 | 64 | 9.9 | 14 | M3 | 1.41 |
316-WBWB-4 | 316-WCWB-4 | 4 | 40 | 80 | 11.8 | 15 | M4 | 1.93 |
316-WBWB-4.8 | 316-WCWB-4.8 | 4.8 | 48 | 96 | 13.3 | 17 | M5 | 2.97 |
316-WBWB-5 | 316-WCWB-5 | 5.0 | 50 | 100 | 13.3 | 17 | M5 | 3.13 |
316-WBWB-5.6 | 316-WCWB-5.6 | 5.6 | 56 | 112 | 16 | 21 | M6 | 4.01 |
316-WBWB-6 | 316-WCWB-6 | 6.0 | 60 | 120 | 16 | 21 | M6 | 4.23 |
316-WBWB-6.4 | 316-WCWB-6.4 | 6.4 | 64 | 128 | 16 | 21 | M6 | 5.13 |
316-WBWB-7.2 | 316-WCWB-7.2 | 7.2 | 72 | 144 | 20 | 30 | M8 | 6.25 |
316-WBWB-8 | 316-WCWB-8 | 8 | 80 | 160 | 20 | 30 | M8 | 7.22 |
316-WBWB-9.5 | 316-WCWB-9.5 | 9.5 | 95 | 190 | 26 | 36 | M10 | 9.61 |
316-WBWB-11 | 316-WCWB-11 | 11 | 110 | 220 | 26 | 40 | M12 | 13.05 |
316-WBWB-12.7 | 316-WCWB-12.7 | 12.7 | 127 | 254 | 33 | 50 | M14 | 18.16 |
316-WBWB-14.3 | 316-WCWB-14.3 | 14.3 | 143 | 286 | 33 | 50 | M14 | 22.86 |
316-WBWB-16 | 316-WCWB-16 | 16 | 160 | 320 | 39 | 54 | M16 | 28.08 |
316-WBWB-19 | 316-WCWB-19 | 19 | 190 | 380 | 43 | 72 | M20 | 39.78 |
316-WBWB-22 | 316-WCWB-22 | 22 | 220 | 440 | 43 | 77 | M22 | 53.1 |
316-WBWB-25.4 | 316-WCWB-25.4 | 25.4 | 254 | 508 | 53 | 79 | M26 | 68.4 |
316-WBWB-28.5 | 316-WCWB-28.5 | 28.5 | 285 | 570 | - | - | M30 | 85.32 |
2.不锈钢压制钢丝绳索具的破断拉力为工作载荷的5倍
3.钢丝绳长度L根据客户要求定制
4.标准型不锈钢压制钢丝绳扣A、B尺寸可定制
