不锈钢吊环螺钉
●吊环螺钉必须旋至与支撑面紧密贴合,不允许使用工具扳紧.

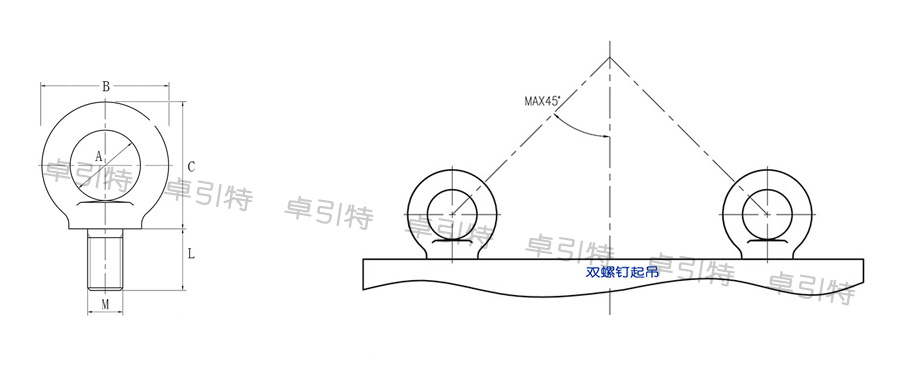

●当采用双螺钉起吊方式时,应保证两吊点在同一水平面上,配套索具的夹角应大于90°,此种状态下吊环螺钉的最大起重载荷为其额定载荷的1/2.
●可提供订制加长螺杆.
●材质 :304 , 316
![](/web_upfile/ck_file/images/2017/07/BXGDHLD900.jpg)
304材质
规格型号 | 尺寸mm | 额载 | 自重 | |||
A | B | C | L | Kg | Kg | |
304-LD-M3 | 7.29 | 12.92 | 13.94 | 9.5 | 20 | 0.003 |
304-LD-M4 | 10.41 | 17.77 | 19.17 | 10.8 | 40 | 0.007 |
304-LD-M5 | 13.55 | 22.43 | 23.65 | 10.8 | 60 | 0.01 |
304-LD-M6 | 16.28 | 27.12 | 29.85 | 12 | 70 | 0.022 |
304-LD-M8 | 20.8 | 35.7 | 35.1 | 14 | 140 | 0.047 |
304-LD-M10 | 25.7 | 42.82 | 44 | 18 | 230 | 0.088 |
304-LD-M12 | 30.3 | 51.1 | 51.46 | 20 | 340 | 0.13 |
304-LD-M14 | 30 | 52.6 | 52.04 | 20 | 520 | 0.15 |
304-LD-M16 | 37.2 | 59.8 | 60.7 | 20 | 700 | 0.22 |
304-LD-M18 | 39.4 | 65 | 69.4 | 20 | 800 | 0.32 |
304-LD-M20 | 40 | 69 | 71.75 | 30 | 1200 | 0.37 |
304-LD-M24 | 49.7 | 84.5 | 84.6 | 37 | 1800 | 0.63 |
304-LD-M27 | 52.65 | 85.62 | 84.81 | 41.5 | 2700 | 0.84 |
304-LD-M30 | 54.46 | 102.76 | 102.3 | 45 | 3600 | 1.35 |
304-LD-M36 | 66.76 | 124.01 | 124.8 | 48 | 5100 | 2.39 |
304-LD-M42 | 78.1 | 146.5 | 154 | 63.8 | 6300 | 3.9 |
304-LD-M48 | 92.2 | 173 | 180 | 67 | 8000 | 6.43 |
316材质
规格型号 | 尺寸mm | 额载 | 自重 | |||
A | B | C | L | Kg | Kg | |
316-LD-M6 | 16.28 | 27.12 | 29.85 | 12 | 70 | 0.022 |
316-LD-M8 | 20.8 | 35.7 | 35.1 | 14 | 140 | 0.047 |
316-LD-M10 | 25.7 | 42.82 | 44 | 18 | 230 | 0.088 |
316-LD-M12 | 30.3 | 51.1 | 51.46 | 20 | 340 | 0.13 |
316-LD-M14 | 30 | 52.6 | 52.04 | 20 | 520 | 0.15 |
316-LD-M16 | 37.2 | 59.8 | 60.7 | 20 | 700 | 0.22 |
316-LD-M18 | 39.4 | 65 | 69.4 | 20 | 800 | 0.32 |
316-LD-M20 | 40 | 69 | 71.75 | 30 | 1200 | 0.37 |
316-LD-M24 | 49.7 | 84.5 | 84.6 | 37 | 1800 | 0.63 |
316-LD-M30 | 54.46 | 102.76 | 102.3 | 45 | 3600 | 1.35 |
