不锈钢吊环螺母
●符合DIN582标准
●吊环螺钉必须旋至与支撑面紧密贴合，不允许使用工具扳紧
●材质 ：304 , 316

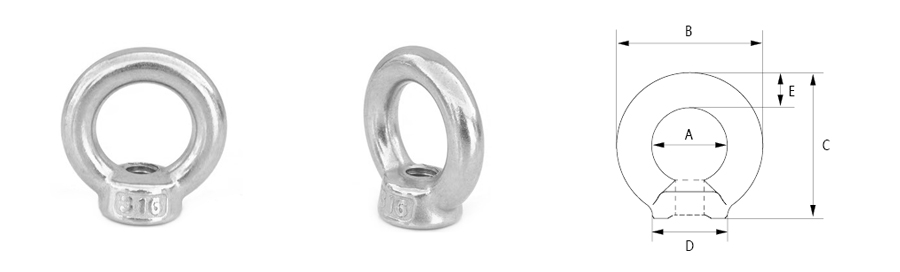

| 规格型号 | 尺寸mm | 额载 | 自重 | |||||
| 304材质 | 316材质 | A | B | C | D | E | Kg | Kg |
| 304-LM-M3 | - | 7.3 | 12.9 | 13.9 | 6.9 | 2.9 | 20 | 0.003 |
| 304-LM-M4 | - | 10.4 | 17.8 | 19.2 | 8.4 | 4.1 | 40 | 0.007 |
| 304-LM-M5 | - | 12.2 | 22.1 | 21.7 | 11.7 | 5 | 60 | 0.01 |
| 304-LM-M6 | 316-LM-M6 | 16.4 | 27 | 29.6 | 16 | 5.4 | 70 | 0.022 |
| 304-LM-M8 | 316-LM-M8 | 20.2 | 34.8 | 35.2 | 18.6 | 7.3 | 140 | 0.047 |
| 304-LM-M10 | 316-LM-M10 | 25.6 | 42.8 | 43.5 | 23.3 | 8.6 | 230 | 0.088 |
| 304-LM-M12 | 316-LM-M12 | 30.2 | 50.8 | 51 | 28.4 | 10.3 | 340 | 0.13 |
| 304-LM-M14 | 316-LM-M14 | 30.2 | 52.6 | 54.3 | 28.5 | 11.2 | 520 | 0.15 |
| 304-LM-M16 | 316-LM-M16 | 34.7 | 59.7 | 59.3 | 32.6 | 12.5 | 700 | 0.22 |
| 304-LM-M18 | 316-LM-M18 | 37 | 66.5 | 66.8 | 37.4 | 15.4 | 800 | 0.32 |
| 304-LM-M20 | 316-LM-M20 | 40 | 68.4 | 66.8 | 41.6 | 14.2 | 1200 | 0.37 |
| 304-LM-M24 | 316-LM-M24 | 50.3 | 84.9 | 86 | 47 | 17.3 | 1800 | 0.63 |
| 304-LM-M27 | 316-LM-M30 | 42.9 | 85 | 83.8 | 49 | 21.7 | 2700 | 0.84 |
| 304-LM-M30 | - | 54.3 | 103.2 | 104.3 | 54.6 | 24 | 3600 | 1.35 |
| 304-LM-M36 | - | 67.4 | 123.8 | 122.9 | 72.9 | 26.9 | 5100 | 2.39 |
| 304-LM-M42 | - | 77.8 | 143.2 | 154.1 | 77.3 | 31.5 | 6300 | 3.9 |
| 304-LM-M48 | - | 93.7 | 170 | 183 | 93.6 | 37.2 | 8000 | 6.43 |
