产品编号:ZYT021323
对这个产品感兴趣?
返回上一页
吊环螺母
●采用合金钢锻制而成.
●执行JB/T7382-1994或DIN582标准.
●试验载荷为工作载荷的2倍,最小破断载荷为额定载荷的4倍.
●吊环螺母必须旋至与支撑面紧密贴合,不允许使用工具扳紧.
●当吊环螺母按图一使用时,吊环螺母的最大起重载荷为其额定载荷,严禁超载使用.
●本吊环螺母无法满足使用载荷要求时,可选用本公司G80级吊环螺母
●当采用双吊环螺母起吊(图二)方式时,应保证两吊点在同一水平面上,配套索具的夹
  角应大于90°,此种状态下吊环螺母的最大起重载荷为其额定载荷的1/2.

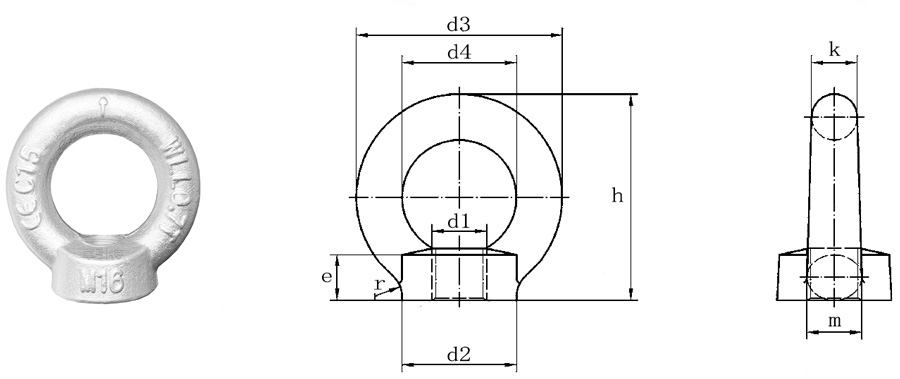

规格型号 尺寸 mm 额载
d1 d2 d3 d4 e h k L t
LM-M8 8 20 36 20 6 36 8 13 0.16
LM-M10 10 25 45 25 8 45 10 17 0.25
LM-M12 12 30 54 30 10 53 12 20.5 0.4
LM-M16 16 35 63 35 12 62 14 27 0.63
LM-M20 20 40 72 40 14 71 16 30 1
LM-M24 24 50 90 50 18 90 20 36 1.6
LM-M30 30 65 108 60 22 109 24 45 2.5
LM-M36 36 75 126 70 26 128 28 54 4
LM-M42 42 85 144 80 30 147 32 63 6.3
LM-M48 48 100 166 90 35 168 38 68 8
LM-M56 56 110 184 100 38 187 42 78 10
LM-M64 64 120 206 110 42 208 48 90 16
LM-M72 72 150 260 140 50 260 60 100 20
LM-M80 80 170 296 160 55 298 68 112 25
LM-M100 100 190 330 180 60 330 75 130 40

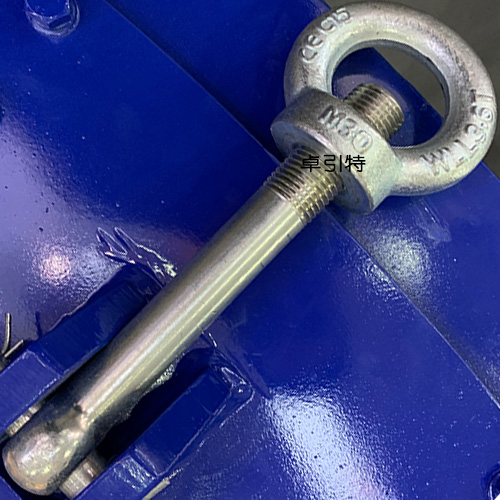

应用场景
